Wąż do Gazu - do Tlenu - Niebieski - SALDAFORM ® - Wg normy ISO 3821 (wcześniej EN 559) - Gumowy

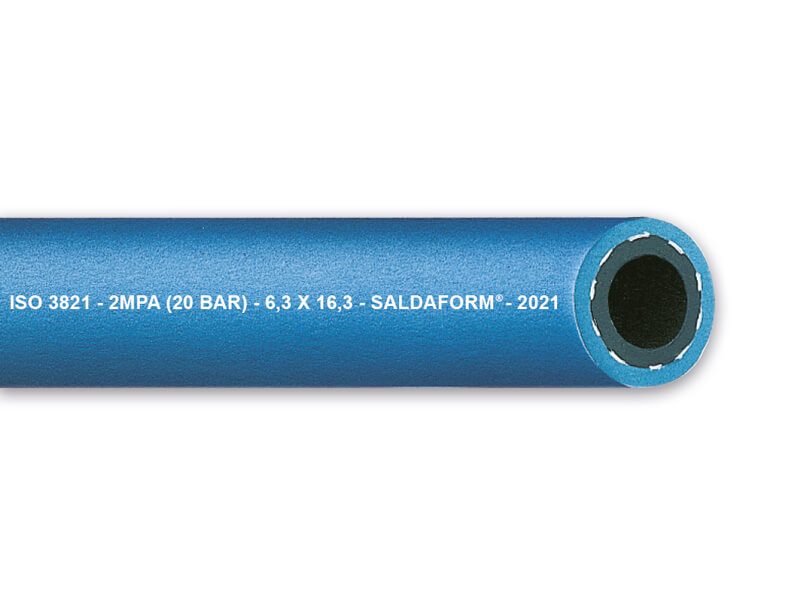

Wąż SALDAFORM jest wężem do gazu, gumowym, niebieskim do tlenu, wykonanym wg normy ISO 3821 (wcześniej EN 559). Do spawania plazmowego PAW.

Czytaj więcej >>

Norma: ISO 3821 (wcześniej EN 559), EN ISO 1307:2008
Ciśnienie robocze: 20 bar
Ciśnienie rozrywające: 60 bar
Zakres temperatur: od -30°C do +70°C
Warstwa wewnętrzna: EPDM, czarna, gładka
Warstwa zewnętrzna: EPDM, niebieska, gładka
  • według normy ISO 3821 (wcześniej EN 559)
Ø wewn. [mm] ścianka [mm] Ø zewn. [mm] długość [m] nr artykułu
6,3 3,5 13,3 40 3251 006013
6,3 5,0 16,3 40 3251 006000
12,5 5,0 22,5 50 3251 013000
16 5,0 26,0 50 3251 015000

Właściwości użytych materiałów i zastosowanie węża.

Wąż SALDAFORM®/BLUE (gładki) wykonany jest z terpolimeru etylenowo-propylenowo-dienowy (EPDM).

Ogólne właściwości materiałów:

Guma EPDM to materiał charakteryzujący się dużą elastycznością i odpornością na załamania. Może pracować przy wyższej temperaturze (nawet 80°C). EPDM zachowuje swoje właściwości elastyczne w pracy poniżej 0°C, nawet do -30°C. Materiał w porównaniu z innymi, wykazuje się bardzo dobrą odpornością na warunki atmosferyczne (promieniowanie UV, Ozon, zmiany temperatury), parcenie i ścieranie. Guma ta jest również odporna na działanie wielu lekkich chemikaliów w tym detergentów, roztworów mydła i środków piorących, płynów hamulcowych na bazie glikoli, lekkich kwasów i zasad, roztworów alkoholu, estry i etery oraz słoną wodą. Guma ta nie jest odporna na działanie smarów i olejów mineralnych, węglowodorów alifatycznych, aromatycznych i chlorowanych.

W celu szczegółowego zapoznania się z odpornością materiału na konkretną substancję chemiczną, czy medium, warto sprawdzić Tabelę Odporności Chemicznej dla EPDM. Należy pamiętać, iż użyte w wężach materiały pomimo podobnego składu chemicznego, mogą się różnić własnościami fizykochemicznymi, w związku z czym nie należy stosować węży niezgodnie z zaprojektowanym przeznaczeniem. W przypadku wątpliwości co do odporności węża, zachęcamy do kontaktu z naszymi doradcami technicznymi.

Zakres norm:

EN ISO 1307/2008, norma określa wymiary węży wykonanych z gumy i z tworzyw sztucznych oraz ich minimalne i maksymalne średnice wewnętrzne. W tym celu węże zostały podzielone, odpowiednio do metody wytwarzania, na cztery typy. Norma podaje także tolerancje długości węży z gumy i z tworzyw sztucznych, ciętych na odcinki, do zastosowań przemysłowych i motoryzacyjnych.

Norma ISO 3821:2019 dotyczy wymagań dla węży gumowych (łącznie z wężami podwójnymi) do spawania, cięcia i procesów pokrewnych, do pracy normalnej do 2 MPa (20 bar) i pracy lekkiej [z ograniczeniem do węży o maksymalnym ciśnieniu roboczym do 1 MPa (10 bar) i średnicy otworu mniejszej lub równej 6,3 mm].

Zastosowanie:

Wąż SALDAFORM®/BLUE (gładki) jest bardzo elastyczny przeznaczony do transportu tlenu. Wąż stosuje się w procesach spawania i cięcia. Nadaje się do spawania łukiem plazmowym w procesie PAW z użyciem gazu osłonowego i innych podobnych procesów.

Spawanie plazmowe (PAW) to proces, w którym wykorzystano dwa osobne strumienie gazu: gaz plazmowy, który przepływa otaczając elektrodę wolframową i tworzy słup łuku plazmowego, oraz gaz osłonowy, który chroni jeziorko ciekłego metalu, które po zastygnięciu tworzy spaw. Metoda ta jest szeroko stosowana, gdy trzeba uzyskać połączenia wysokiej jakości i trwałości, np. w przemyśle lotniczym (kosmicznym), przetwórczym, chemicznym i petrochemicznym.

W przypadku węża SALDAFORM®/BLUE przeznaczonego do przesyłu gazu, należy uwzględnić, iż nie nadaje się on do przesyłu LPG (Płynna mieszanina gazów propan i butan. Uzyskiwany jako produkt uboczny przy rafinacji ropy naftowej i ze złóż gazu ziemnego, przy przerobie ropy naftowej w rafineriach oraz kondensatu gazu ziemnego i gazoliny.), MPS (paliwa lotnicze) i CNG (Naturalny gaz ziemny, składający się w 70 - 90% z metanu. Wykorzystywany do napędu pojazdów silnikowych).


Dostępne warianty produktu:

Wąż do Gazu - do Tlenu - Niebieski - SALDAFORM ® - Wg normy ISO 3821 (wcześniej EN 559) - Gumowy
nr artykułu
3251 006013
  • Ø wewn. [mm]
    6,3
  • ścianka [mm]
    3,5
  • Ø zewn. [mm]
    13,3
  • długość [m]
    40
Wąż do Gazu - do Tlenu - Niebieski - SALDAFORM ® - Wg normy ISO 3821 (wcześniej EN 559) - Gumowy
nr artykułu
3251 006000
  • Ø wewn. [mm]
    6,3
  • ścianka [mm]
    5,0
  • Ø zewn. [mm]
    16,3
  • długość [m]
    40
Wąż do Gazu - do Tlenu - Niebieski - SALDAFORM ® - Wg normy ISO 3821 (wcześniej EN 559) - Gumowy
nr artykułu
3251 013000
  • Ø wewn. [mm]
    12,5
  • ścianka [mm]
    5,0
  • Ø zewn. [mm]
    22,5
  • długość [m]
    50
Wąż do Gazu - do Tlenu - Niebieski - SALDAFORM ® - Wg normy ISO 3821 (wcześniej EN 559) - Gumowy
nr artykułu
3251 015000
  • Ø wewn. [mm]
    16
  • ścianka [mm]
    5,0
  • Ø zewn. [mm]
    26,0
  • długość [m]
    50
