Uszczelki do Złączy Kłowych - DIN 3489 - ze Stali Szlachetnej - LUDECKE
Oryginalne uszczelnienia z różnych materiałów do złączy kłowych. Zgodne z DIN 3489. Przeznaczone do zastosowań przemysłowych, w transporcie zróżnicowanych mediów. Rozstaw kłów 42 mm. LUDECKE
Czytaj więcej >>| typ | materiał |
temperatura pracy [°C] |
kolor |
twardość [°Sh] |
Ø wewn. |
Ø zewn. |
h |
waga [g] |
nr artykułu |
|
Odporna na substancje chemiczne |

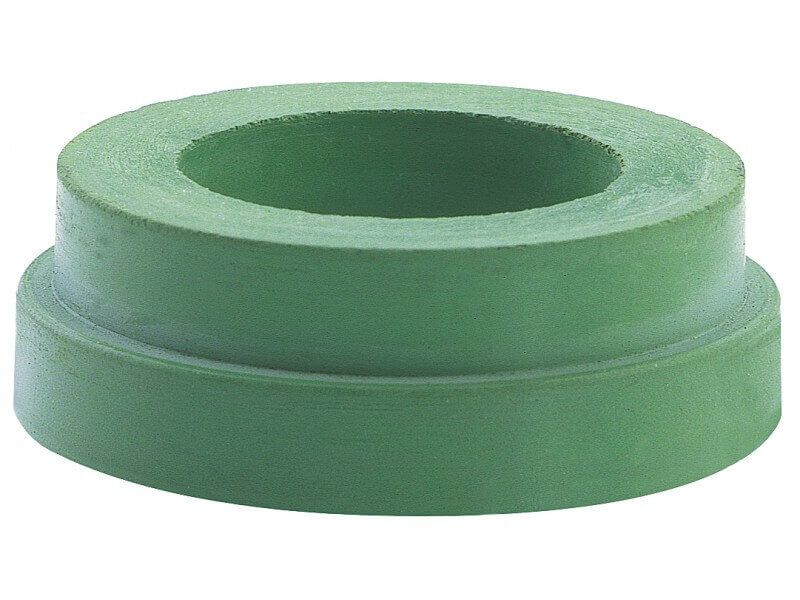

Viton |
-30 do +200 |
zielony | 50 | 20 | 34 | 10,5 | 9 | GVOR |
|
Odporna na działanie pary wodnej |
TFEP |
-40 do +200 |
czerwony | 65 | 20 | 33 | 10 | 6 | GDOR |
| Do żywności | EPDM |
-40 do +130 |
naturalny | 70 | 20 | 34 | 10,5 | 9 | GPOR |
Właściwości użytych materiałów i zastosowanie.
Wymienne uszczelki do złączy kłowych, wykonane z Vitonu (FKM), TFE/P lub EPDM.
Ogólne właściwości materiałów:
EPDM to terpolimer etylenowo-propylenowo-dienowy, rodzaj gumy charakteryzujący się dużą elastycznością i odpornością na załamania. Może pracować przy wyższej temperaturze jak i niższej temperaturze zachowując swoje właściwości elastyczne. Materiał w porównaniu z innymi, wykazuje się bardzo dobrą odpornością na, zmiany temperatury, parcenie i ścieranie. Guma ta jest również odporna na działanie wielu lekkich chemikaliów w tym detergentów, roztworów mydła i środków piorących, płynów hamulcowych na bazie glikoli, lekkich kwasów i zasad, roztworów alkoholu, estrów i eterów oraz można nim przesyłać słoną wodę. UWAGA! Materiał nie nadaje się do przesyłu płynów i substancji na bazie ropy naftowej, olejów mineralnych i smarów, węglowodorów aromatycznych i chlorowanych.
TFE/P jest kopolimerem tetrafluoroetylenu i propylenu o zawartości fluoru ok. 54%. Materiał charakteryzuje się odpornością na produkty ropopochodne, parę wodną i estry fosforanowe. Wykazuje się mniejszą odpornością na ściskanie w wysokich temperaturach niż standardowe fluorowęglowodory. Temperatura pracy wynosi od -5°C do +204°C. Jest odporny na wszelkiego rodzaju oleje silnikowe, płyny chłodzące silnik z wysokim poziomem inhibitorów korozji, smary przekładniowe EP, oleje do przekładni i wspomagania kierownicy oraz wszystkie rodzaje płynów hamulcowych, w tym DOT 3, oleje mineralny i oleje silikonowy. Materiał doskonale się sprawdza w transporcie ciepłych mediów, amin, kwasów i zasad, a także gorącej wody i pary o temperaturze do +170°C.
Viton oznaczany jako FPM lub FKM to Fluoroelastomer, który posiada dobrą odporność na wiele olejów, paliw, rozpuszczalników, kwasów i inne agresywne media. Należy również podkreślić bardzo dobrą odporność Vitonu na warunki atmosferyczne czy niepalność. Kauczuk ten jest kopolimerem monomerów zawierających fluor, w tym głównie fluorek winilidenu i sześciofluoropropylenu lub fluorku winilidenu i trójchloroetylenu. Jego nazwa jest zastrzeżona przez firmę DuPont. Kauczuk fluorowy nie jest odporny na stężone kwasy organiczne, ketony, estry i etery małocząsteczkowe (np. octan etylu, doksan), stężone roztwory ługu sodowego i kwasów oraz gorącą wodę i parę wodną. Uszczelki na bazie Vitonu wyróżniają się stabilnością wymiarów oraz wykazują się właściwościami samosmarującymi
Normy:
DIN to skrót od niemieckich słów Deutsches Institut fur Normung, czyli Niemieckiego Instytutu Normalizacyjnego, którego odpowiednikami są międzynarodowe normy ISO. Numer DIN bardzo ułatwia wyszukanie potrzebnych elementów złącznych. Norma DIN 3489 określa dokładne parametry jakim powinno się charakteryzować złącze kłowe i jego różne warianty, w tym: - dokładny rozstaw kłów i zaczepów, zapewniający że złącza zawsze będą do siebie pasować, - wielkości i rodzaje przyłączy, np gwintów - określenie materiałów z jakich złącze powinno być wykonane, oraz ich właściwości - musi zawierać potwierdzenie zgodności z normą na każdym artykule
Zgodność z normą daje pewność, że dany element na 100% będzie pasować, że spełnia konkretne kryteria jakościowe i zachowuje prawidłowe wymiary. Norma odnosi się zarówno do jakości wykonania produktów, jak i ich wytrzymałości oraz przeznaczenia.
Zastosowanie
Wymienne uszczelki do złączy kłowych LUDECKE przeznaczonych do zastosowania przy transporcie mediów płynnych o specyficznych parametrach w przemyśle chemicznym, spożywczym, petrochemicznym, farmacji etc..
Zastosowanie uszczelek z innych, niż dostarczane standardowo wykonane z Vitonu, pozwala na wykorzystanie złączy w bardziej specyficznych warunkach pracy. Dzięki temu złącza zdatne są do pracy w przemyśle spożywczym, czy farmaceutycznym, gdzie stawiane są wobec uszczelek wyższe standardy higieny, oraz dopuszczenie do kontaktu z żywnością. Pozwala to również na stosowanie złączy kłowych do przesyłu pary wodnej na którą Viton nie jest odporny.
Dostępne warianty produktu:
-
typOdporna na substancje chemiczne
-
materiałViton
-
temperatura pracy [°C]-30 do +200
-
kolorzielony
-
twardość [°Sh]50
-
Ø wewn.20
-
Ø zewn.34
-
h10,5
-
waga [g]9
-
typOdporna na działanie pary wodnej
-
materiałTFEP
-
temperatura pracy [°C]-40 do +200
-
kolorczerwony
-
twardość [°Sh]65
-
Ø wewn.20
-
Ø zewn.33
-
h10
-
waga [g]6
-
typDo żywności
-
materiałEPDM
-
temperatura pracy [°C]-40 do +130
-
kolornaturalny
-
twardość [°Sh]70
-
Ø wewn.20
-
Ø zewn.34
-
h10,5
-
waga [g]9
