Uszczelki do Złączy CAMLOCK - KAMLOK - z rdzeniem EPDM powleczonym Teflonem - Typ EDR - LUDECKE
Uszczelki do żeńskich złączy przemysłowych Camlock/Kamlok zgodnie z normą DIN EN 14420-7, US MIL - Norm C 27487. Wykonanie z Teflonu z rdzeniem z EPDM, przeznaczone do transportu bardzo wymagających i agresywnych mediów w przemyśle chemicznym, petrochemicznym, kosmetycznym. Wysoka jakość wykonania! Uszczelki do złącz DIN EN 14 420 - 7, US MIL - Norm C 27487.
Czytaj więcej >>- Ciśnienie robocze [bar]: 16.
- Temperatura pracy [°C]: od -20 do +130.
- Medium: bardzo agresywne, utleniające substancje chemiczne
- Materiał: PTFE (Teflon) z rdzeniem z EPDM
| typ | DN |
Ø wewn. |
Ø zewn. |
h | nr artykułu |
|
75 = 3/4" |
20 | 22 | 35 | 5,5 | EDR-75-EPPT |
| 100 = 1" | 25 | 27 | 39 | 6,5 | EDR-100-EPPT |
| 125 = 1.1/4" | 32 | 34,5 | 49 | 6,5 | EDR-125-EPPT |
| 150 = 1.1/2" | 40 | 41 | 55 | 6,5 | EDR-150-EPPT |
| 200 = 2" | 50 | 51 | 66 | 6,5 | EDR-200-EPPT |
| 250 = 2.1/2" | 65 | 60 | 79 | 6,5 | EDR-250-EPPT |
| 300 = 3" | 80 | 76 | 95 | 6,5 | EDR-300-EPPT |
| 400 = 4" | 100 | 101 | 124 | 6,5 | EDR-400-EPPT |
Właściwości użytych materiałów i zastosowanie.

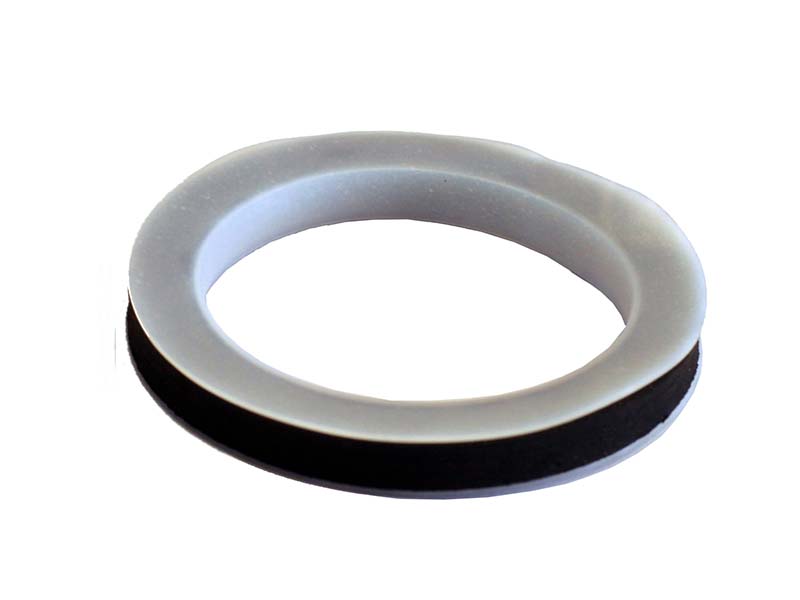

Uszczelka do żeńskich złączy Kamlok wykonana z PTFE (Teflonu) z rdzeniem z EPDM.
Ogólne właściwości materiałów:
Pokrycie uszczelki wykonane z PTFE czyli Teflonu (Politetrafluoroetylen – Policzterofluoroetylen), który odporny jest na prawie wszystkie media, niezależnie od tego czy dotyczy to rozpuszczalników, zasad, kwasów, innych płynów lub gazów. PTFE posiada znakomite właściwości ślizgowe i może być używany w szerokim zakresie temperatur od -20°C do 260°C, krótkotrwale do 300°C.
EPDM to terpolimer etylenowo-propylenowo-dienowy, rodzaj gumy charakteryzujący się dużą elastycznością i odpornością na załamania. Może pracować przy wyższej temperaturze jak i niższej temperaturze zachowując swoje właściwości elastyczne. Materiał w porównaniu z innymi, wykazuje się bardzo dobrą odpornością na, zmiany temperatury, parcenie i ścieranie. W uszczelce guma ta stanowi rdzeń, który nie ma kontaktu z przesyłanymi substancjami chemicznymi, w związku z czym, jego odporność chemiczna nie ma znaczenia dla pracy złącza. Guma ta jednak jest odporna na działanie wielu lekkich chemikaliów w tym detergentów, roztworów mydła i środków piorących, płynów hamulcowych na bazie glikoli, lekkich kwasów i zasad, roztworów alkoholu, estrów i eterów oraz można nim przesyłać słoną wodę.
Zastosowanie
System „Kamlok”/”Camlock” to jeden z najbardziej znanych i rozpowszechnionych systemów złączy przemysłowych. Europejska norma EN 14420-7 została zatwierdzona przez CEN we wrześniu 2004 r. Stosuje się ją do szybkozłączy KAMLOK/CAMLOCK wyprodukowanych zgodnie z amerykańską normą wojskową MIL-C-27487, ale nie dotyczy ona strony przyłącza węża (króćca / tulei), tylko roboczej części złączki (czyli gniazda w części żeńskiej lub wtyku w części męskiej). Złącza zgodne z EN 14420-7 są wymienne z połączeniami wyprodukowanymi zgodnie z oryginalnym standardem MIL-C-27487, ale różnią się pod względem konstrukcji końcówki do węża (gładki króciec, bez karbów, w złączu typ C i typ E), gwintu i numeru części.
Uwaga! Pomimo podobnej budowy, złącza i ich elementy w tym systemie nie nadają się od przesyłu tynku, zapraw i betonu, które stanowią osobną klasę złączy i nie są kompatybilne z systemem „Kamlok”
Dostępne warianty produktu:
-
typ75 = 3/4"
-
DN20
-
Ø wewn.22
-
Ø zewn.35
-
h5,5
-
typ100 = 1"
-
DN25
-
Ø wewn.27
-
Ø zewn.39
-
h6,5
-
typ125 = 1.1/4"
-
DN32
-
Ø wewn.34,5
-
Ø zewn.49
-
h6,5
-
typ150 = 1.1/2"
-
DN40
-
Ø wewn.41
-
Ø zewn.55
-
h6,5
-
typ200 = 2"
-
DN50
-
Ø wewn.51
-
Ø zewn.66
-
h6,5
-
typ250 = 2.1/2"
-
DN65
-
Ø wewn.60
-
Ø zewn.79
-
h6,5
-
typ300 = 3"
-
DN80
-
Ø wewn.76
-
Ø zewn.95
-
h6,5
-
typ400 = 4"
-
DN100
-
Ø wewn.101
-
Ø zewn.124
-
h6,5
