Uszczelki do Złączy CAMLOCK - KAMLOK - z Gumy FPM - Typ EDR - LUDECKE
Uszczelki do żeńskich złączy przemysłowych Camlock/Kamlok zgodnie z normą DIN EN 14420-7, US MIL - Norm C 27487. Wykonanie z FKM, przeznaczone do transportu wymagających mediów w przemyśle chemicznym, petrochemicznym, hutnictwie, górnictwie, konstrukcji maszyn, przemyśle okrętowym a nawet w rolnictwie. Wysoka jakość wykonania! Kolor zielony. Dla typów 50,250-400 kolor czarny z kolorowym znakiem.
Czytaj więcej >>- Ciśnienie robocze [bar]: 16.
- Temperatura pracy [°C]: od -20 do +200.
- Medium: wg tabeli odporności chemicznej
- Materiał: FKM (Viton)
| typ | DN |
Ø wewn. |
Ø zewn. |
h | nr artykułu |
| 50 = 1/2" | 15 | 17,5 | 27 | 4 | EDR-50-FPM |
|
75 = 3/4" |
20 | 22 | 35 | 5,5 | EDR-75-FPM |
| 100 = 1" | 25 | 27 | 39 | 6,5 | EDR-100-FPM |
| 125 = 1.1/4" | 32 | 34,5 | 49 | 6,5 | EDR-125-FPM |
| 150 = 1.1/2" | 40 | 41 | 55 | 6,5 | EDR-150-FPM |
| 200 = 2" | 50 | 51 | 66 | 6,5 | EDR-200-FPM |
| 250 = 2.1/2" | 65 | 60 | 79 | 6,5 | EDR-250-FPM |
| 300 = 3" | 80 | 76 | 95 | 6,5 | EDR-300-FPM |
| 400 = 4" | 100 | 101 | 124 | 6,5 | EDR-400-FPM |
Właściwości użytych materiałów i zastosowanie.

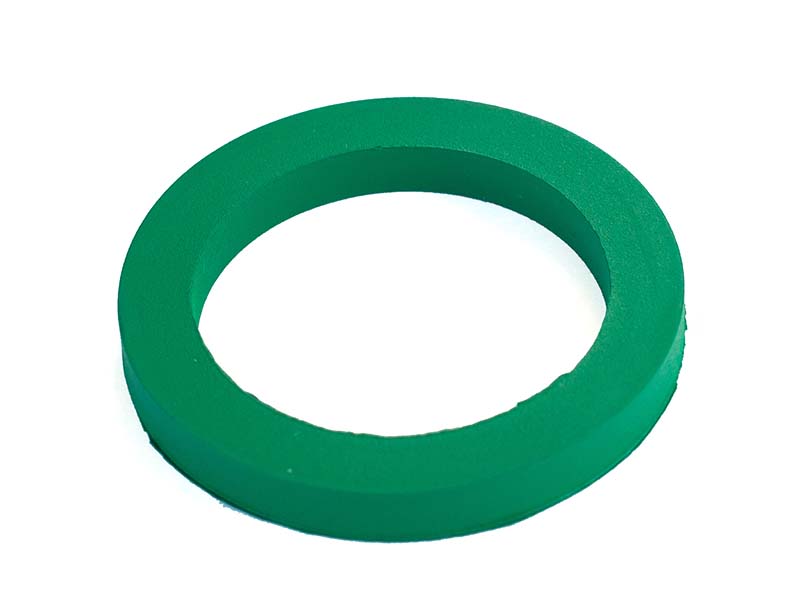

Uszczelka do żeńskich złączy Kamlok wykonana z Vitonu (FKM).
Ogólne właściwości materiałów:
Viton oznaczany jako FPM lub FKM to Fluoroelastomer, który posiada dobrą odporność na wiele olejów, paliw, rozpuszczalników, kwasów i inne agresywne media. Należy również podkreślić bardzo dobrą odporność Vitonu na warunki atmosferyczne czy niepalność. Kauczuk ten jest kopolimerem monomerów zawierających fluor, w tym głównie fluorek winilidenu i sześciofluoropropylenu lub fluorku winilidenu i trójchloroetylenu. Jego nazwa jest zastrzeżona przez firmę DuPont. Kauczuk fluorowy nie jest odporny na stężone kwasy organiczne, ketony, estry i etery małocząsteczkowe (np. octan etylu, doksan), stężone roztwory ługu sodowego i kwasów oraz gorącą wodę i parę wodną. Uszczelki na bazie Vitonu wyróżniają się stabilnością wymiarów oraz wykazują się właściwościami samosmarującymi.
Zastosowanie
System „Kamlok”/”Camlock” to jeden z najbardziej znanych i rozpowszechnionych systemów złączy przemysłowych. Europejska norma EN 14420-7 została zatwierdzona przez CEN we wrześniu 2004 r. Stosuje się ją do szybkozłączy KAMLOK/CAMLOCK wyprodukowanych zgodnie z amerykańską normą wojskową MIL-C-27487, ale nie dotyczy ona strony przyłącza węża (króćca / tulei), tylko roboczej części złączki (czyli gniazda w części żeńskiej lub wtyku w części męskiej). Złącza zgodne z EN 14420-7 są wymienne z połączeniami wyprodukowanymi zgodnie z oryginalnym standardem MIL-C-27487, ale różnią się pod względem konstrukcji końcówki do węża (gładki króciec, bez karbów, w złączu typ C i typ E), gwintu i numeru części.
Uwaga! Pomimo podobnej budowy, złącza i ich elementy w tym systemie nie nadają się od przesyłu tynku, zapraw i betonu, które stanowią osobną klasę złączy i nie są kompatybilne z systemem „Kamlok”
Dostępne warianty produktu:
-
typ50 = 1/2"
-
DN15
-
Ø wewn.17,5
-
Ø zewn.27
-
h4
-
typ75 = 3/4"
-
DN20
-
Ø wewn.22
-
Ø zewn.35
-
h5,5
-
typ100 = 1"
-
DN25
-
Ø wewn.27
-
Ø zewn.39
-
h6,5
-
typ125 = 1.1/4"
-
DN32
-
Ø wewn.34,5
-
Ø zewn.49
-
h6,5
-
typ150 = 1.1/2"
-
DN40
-
Ø wewn.41
-
Ø zewn.55
-
h6,5
-
typ200 = 2"
-
DN50
-
Ø wewn.51
-
Ø zewn.66
-
h6,5
-
typ250 = 2.1/2"
-
DN65
-
Ø wewn.60
-
Ø zewn.79
-
h6,5
-
typ300 = 3"
-
DN80
-
Ø wewn.76
-
Ø zewn.95
-
h6,5
-
typ400 = 4"
-
DN100
-
Ø wewn.101
-
Ø zewn.124
-
h6,5
