Uszczelki do Złączy BAUER - Typ S4 - Gumy SBR

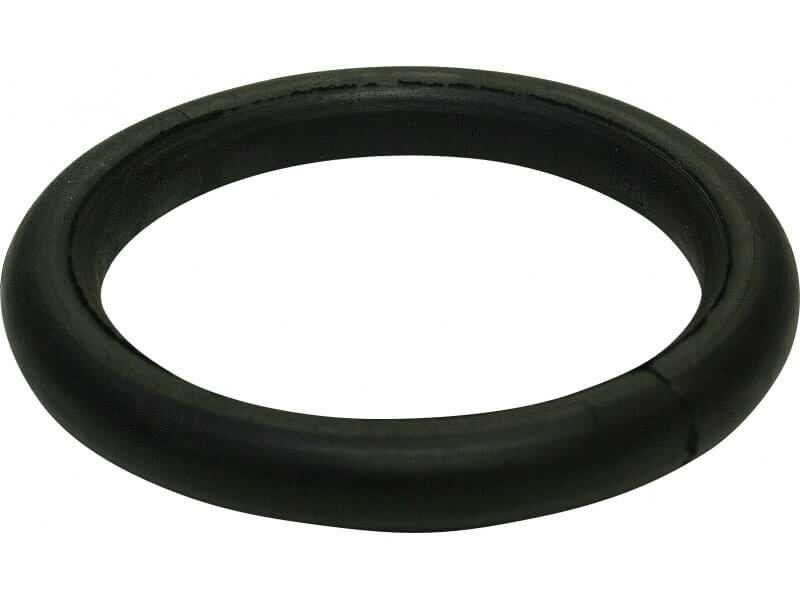

Uszczelka do złączy BAUER O-ring z gumy SBR, typ S4
Czytaj więcej >>| rozmiar [mm] | Ø wewn. [mm] | Ø zewn. [mm] | grubość [mm] | waga [kg] | nr artykułu |
| 50 | 65 | 83 | 9 | 0,020 | 5714 050050 |
| 89 | 106 | 134 | 14 | 0,067 | 5714 075075 |
| 108 | 136 | 166 | 15 | 0,113 | 5714 100100 |
| 133 | 152 | 188 | 18 | 0,178 | 5714 125125 |
| 159 | 170 | 208 | 19 | 0,227 | 5714 150150 |
Właściwości użytych materiałów i zastosowanie.
Uszczelka do złączy "Bauer" typ S4 wykonana z SBR.
Ogólne właściwości materiałów:
SBR, czyli kauczuk butadienowo-styrenowy to guma o właściwościach elastycznych podobnych do kauczuku naturalnego. Charakteryzuje się zwiększoną odpornością na działanie czynników atmosferycznych m.in ozonu, wody i wysokie temperatury. Do podstawowych odporności tego materiału na chemikalia wliczają się alkohole (metanol, etanol etc.) oraz (w ograniczonym do niższych stężeń zakresie) kwasy (np. kwas siarkowy, solny etc.) i zasady nieorganiczne. Kauczul jest nieodporny na działanie smarów i olejów mineralnych, benzynę i węglowodory alifatyczne aromatyczne i chlorowane.
Zastosowanie
System „Bauer” został oparty na wynalezionym i opatentowanym w 1947 roku złączu dźwigniowo-rurowym. Złącze to jest dwuczęściowe i składa się z elementu wtykowego (męskiego) i gniazda (żeńskiego). Część męska składa się z dźwigni, kuli i w zależności od potrzeb może mieć np. króciec do węża. Część żeńska składa się z kielicha, uszczelki i np. króćca do węża. Złącze zamyka się poprzez włożenie kuli do kielicha i zamknięcie ich za pomocą dźwigni. Złącze jest wtedy w 100% szczelne. Nie potrzebne są do tego żadne narzędzia, co powoduje, że można je łączyć w ciemności. Części złącza można ze sobą połączyć pod kątem 30° w każdym kierunku, co pozwala na użytkowanie ich w trudnych warunkach. Złącza te można używać do tłoczenia jaki i ssania. Ciśnienie robocze w obu przypadkach wynosi 20 bar, niezależnie od przesyłanego medium. Przy zastosowaniu odpowiednich uszczelek, maksymalna temperatura pracy złączy wynosi 110°C. W przypadku, w którym chodzi o szczególne bezpieczeństwo użytkowania złącza, gdy instalacja jest pod ciśnieniem, mogą być dostarczone z dodatkowym bolcem zabezpieczającym, który uniemożliwia niekontrolowane rozpięcie się złączy. Złącza „Bauer” używane są w następujących gałęziach gospodarki: w budownictwie, przy budowie tuneli, przy budowie dróg, do transportu wody, ścieków, sprężonego powietrza, gnojówki, szlamu, wody zakładowej itp. Złącza te mogą być stosowane do transportu: wody, wody zakładowej, gazów i gazów spalinowych, sprężonego powietrza, fekaliów, szlamów, zapraw, betonitu, ropy naftowej i produktów ropopochodnych, oraz do pneumatycznego przesyłu materiałów w formie proszku lub granulatu. W zależności od materiału wykonania i jego odporności mogą być używane również w przemyśle chemicznym, farmaceutycznym i spożywczym.
Dostępne warianty produktu:
-
rozmiar [mm]50
-
Ø wewn. [mm]65
-
Ø zewn. [mm]83
-
grubość [mm]9
-
waga [kg]0,020
-
rozmiar [mm]89
-
Ø wewn. [mm]106
-
Ø zewn. [mm]134
-
grubość [mm]14
-
waga [kg]0,067
-
rozmiar [mm]108
-
Ø wewn. [mm]136
-
Ø zewn. [mm]166
-
grubość [mm]15
-
waga [kg]0,113
-
rozmiar [mm]133
-
Ø wewn. [mm]152
-
Ø zewn. [mm]188
-
grubość [mm]18
-
waga [kg]0,178
-
rozmiar [mm]159
-
Ø wewn. [mm]170
-
Ø zewn. [mm]208
-
grubość [mm]19
-
waga [kg]0,227
