Uszczelki do Armatury - DIN EN 14 420-5 i DIN EN 14 420-7 z Gwintami Wewnętrznymi - Typ GDR - LUDECKE
Uszczelki złączy przemysłowych Camlock/Kamlok z gwintami wewnętrznymi zgodnymi z normami DIN EN 14420-7 i 14420-5. Wykonanie z Teflonu, przeznaczone do transportu wymagających mediów w przemyśle chemicznym, petrochemicznym, hutnictwie, górnictwie, konstrukcji maszyn, przemyśle okrętowym a nawet w rolnictwie. Przeznaczone do złączy wykonanych ze stali szlachetnej. Wysoka jakość wykonania!
Czytaj więcej >>- Temperatura pracy [°C]: od -20 do +250.
- Medium: bardzo agresywne, utleniające substancje chemiczne
- Materiał: PTFE (Teflon)
| typ |
Ø wewn. |
Ø zewn. |
h |
nr artykułu PTFE |
| 50 = 1/2" | 15 | 21 | 2 | GDR-50-PTFE |
|
75 = 3/4" |
18 | 26 | 2 | GDR-75-PTFE |
| 100 = 1" | 23 | 33 | 2 | GDR-100-PTFE |
| 125 = 1.1/4" | 32 | 42 | 2 | GDR-125-PTFE |
| 150 = 1.1/2" | 38 | 48 | 2 | GDR-150-PTFE |
| 200 = 2" | 49 | 60 | 2 | GDR-200-PTFE |
| 250 = 2.1/2" | 63 | 76 | 2 | GDR-250-PTFE |
| 300 = 3" | 77 | 88 | 2 | GDR-300-PTFE |
| 400 = 4" | 100 | 114 | 2 | GDR-400-PTFE |
Właściwości użytych materiałów i zastosowanie.

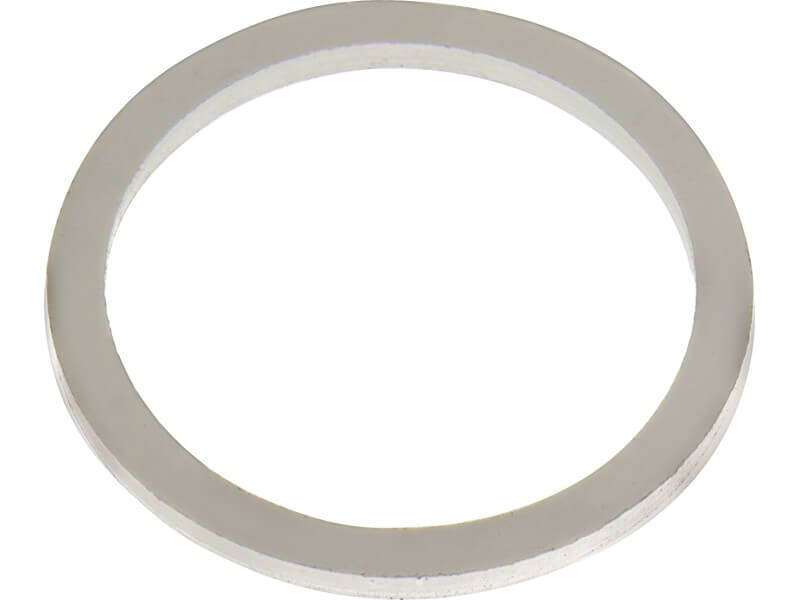

Uszczelka do gwintów wewnętrznych złączy Kamlok wykonana z PTFE (Teflonu).
Ogólne właściwości materiałów:
Uszczelka wykonana z PTFE czyli Teflonu (Politetrafluoroetylen – Policzterofluoroetylen), który odporny jest na prawie wszystkie media, niezależnie od tego czy dotyczy to rozpuszczalników, zasad, kwasów, innych płynów lub gazów. PTFE posiada znakomite właściwości ślizgowe i może być używany w szerokim zakresie temperatur od -20°C do 260°C, krótkotrwale do 300°C.
Zastosowanie
System „Kamlok”/”Camlock” to jeden z najbardziej znanych i rozpowszechnionych systemów złączy przemysłowych. Europejska norma EN 14420-7 została zatwierdzona przez CEN we wrześniu 2004 r. Stosuje się ją do szybkozłączy KAMLOK/CAMLOCK wyprodukowanych zgodnie z amerykańską normą wojskową MIL-C-27487, ale nie dotyczy ona strony przyłącza węża (króćca / tulei), tylko roboczej części złączki (czyli gniazda w części żeńskiej lub wtyku w części męskiej). Złącza zgodne z EN 14420-7 są wymienne z połączeniami wyprodukowanymi zgodnie z oryginalnym standardem MIL-C-27487, ale różnią się pod względem konstrukcji końcówki do węża (gładki króciec, bez karbów, w złączu typ C i typ E), gwintu i numeru części. Płaska uszczelka przeznaczona do uszczelnienia gwintu części z gwintem wewnętrznym.
Uwaga! Pomimo podobnej budowy, złącza i ich elementy w tym systemie nie nadają się od przesyłu tynku, zapraw i betonu, które stanowią osobną klasę złączy i nie są kompatybilne z systemem „Kamlok”
Dostępne warianty produktu:
-
typ50 = 1/2"
-
Ø wewn.15
-
Ø zewn.21
-
h2
-
typ75 = 3/4"
-
Ø wewn.18
-
Ø zewn.26
-
h2
-
typ100 = 1"
-
Ø wewn.23
-
Ø zewn.33
-
h2
-
typ125 = 1.1/4"
-
Ø wewn.32
-
Ø zewn.42
-
h2
-
typ150 = 1.1/2"
-
Ø wewn.38
-
Ø zewn.48
-
h2
-
typ200 = 2"
-
Ø wewn.49
-
Ø zewn.60
-
h2
-
typ250 = 2.1/2"
-
Ø wewn.63
-
Ø zewn.76
-
h2
-
typ300 = 3"
-
Ø wewn.77
-
Ø zewn.88
-
h2
-
typ400 = 4"
-
Ø wewn.100
-
Ø zewn.114
-
h2
