Uszczelka - z NBR - do Złączy Mleczarskich - DIN 11851 - Beżowa

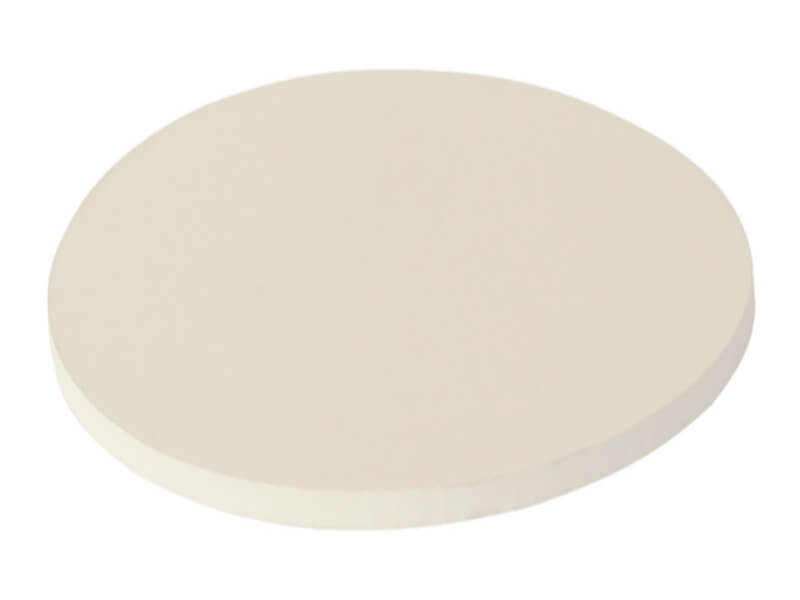

Uszczelka zaślepiająca do złączy mleczarskich, żeńskich wykonana z NBR.

Czytaj więcej >>

  • Materiał: NBR.
  • Norma: Norma: wg DIN 11851 i FDA (CFR 21 , 177.2600), EU 1935/2004, BfR XXI.

rozmiar

Ø zewn.

h

waga [kg]

nr artykułu

25 52 3,0 0,009 5542 000025
32 58 3,0 0,012 5542 000032
40 65 3,0 0,015 5542 000038
50 78 3,0 0,022 5542 000050
65 95 3,0 0,031 5542 000063
80 110 3,0 0,041 5542 000075
100 130 3,0 0,079 5542 000100
  • h - grubość uszczelki [mm].

Właściwości użytych materiałów i zastosowanie.

Uszczelka do złącza mleczarskiego, do korka żeńskiego, wykonane z NBR.

Ogólne właściwości materiałów:

NBR zwany potocznie gumą olejoodporną jest kopolimerem butadienu i akrylonitrylu, procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -20°C do +70°C dla gorącej wody, czy nawet +164°C dla pary wodnej. Guma ta wykazuje odporność na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Świetnie pracuje w ścisku, przy dużych ciśnieniach. Guma ta wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane (np. benzen, tri), estry.

Zastosowanie

System złączy spożywczych (mleczarskie, higieniczne DIN 11851) początkowo wykorzystywany był w przemyśle mleczarskim i browarniczym. Z czasem znalazł szersze zastosowanie w przemyśle spożywczym oraz innych gałęziach przemysłu takich jak chemia, biotechnologia czy farmaceutyka. Połączenia w tym systemie zawsze składają się z 3 części, męskiej, żeńskiej oraz nakrętki łączącej. Najczęściej montowane są złącza higieniczne przeznaczone do wspawania. Przy zastosowaniu odpowiedniej techniki, która zapewnia wysoką jakość spoiny, uzyskuje się połączenie spełniające normy higieniczności. Połączenie musi być wykonane w taki sposób, aby nie trzeba go było demontować do czyszczenia i sterylizacji. Czyli nie może być szczelin, ani miejsc w których substancja, którą przesyłamy mogłaby się osadzać. Dla tego też należy upewnić się przed użyciem, czy złącza są odpowiednio dokręcone, aby nie doprowadzić do sytuacji w której medium dostaje się pod uszczelkę.

Schemat złącza mleczarskiego DIN 1


Dostępne warianty produktu:

Uszczelka - z NBR - do Złączy Mleczarskich - DIN 11851 - Beżowa
nr artykułu
5542 000025
  • rozmiar
    25
  • Ø zewn.
    52
  • h
    3,0
  • waga [kg]
    0,009
Uszczelka - z NBR - do Złączy Mleczarskich - DIN 11851 - Beżowa
nr artykułu
5542 000032
  • rozmiar
    32
  • Ø zewn.
    58
  • h
    3,0
  • waga [kg]
    0,012
Uszczelka - z NBR - do Złączy Mleczarskich - DIN 11851 - Beżowa
nr artykułu
5542 000038
  • rozmiar
    40
  • Ø zewn.
    65
  • h
    3,0
  • waga [kg]
    0,015
Uszczelka - z NBR - do Złączy Mleczarskich - DIN 11851 - Beżowa
nr artykułu
5542 000050
  • rozmiar
    50
  • Ø zewn.
    78
  • h
    3,0
  • waga [kg]
    0,022
Uszczelka - z NBR - do Złączy Mleczarskich - DIN 11851 - Beżowa
nr artykułu
5542 000063
  • rozmiar
    65
  • Ø zewn.
    95
  • h
    3,0
  • waga [kg]
    0,031
Uszczelka - z NBR - do Złączy Mleczarskich - DIN 11851 - Beżowa
nr artykułu
5542 000075
  • rozmiar
    80
  • Ø zewn.
    110
  • h
    3,0
  • waga [kg]
    0,041
Uszczelka - z NBR - do Złączy Mleczarskich - DIN 11851 - Beżowa
nr artykułu
5542 000100
  • rozmiar
    100
  • Ø zewn.
    130
  • h
    3,0
  • waga [kg]
    0,079
