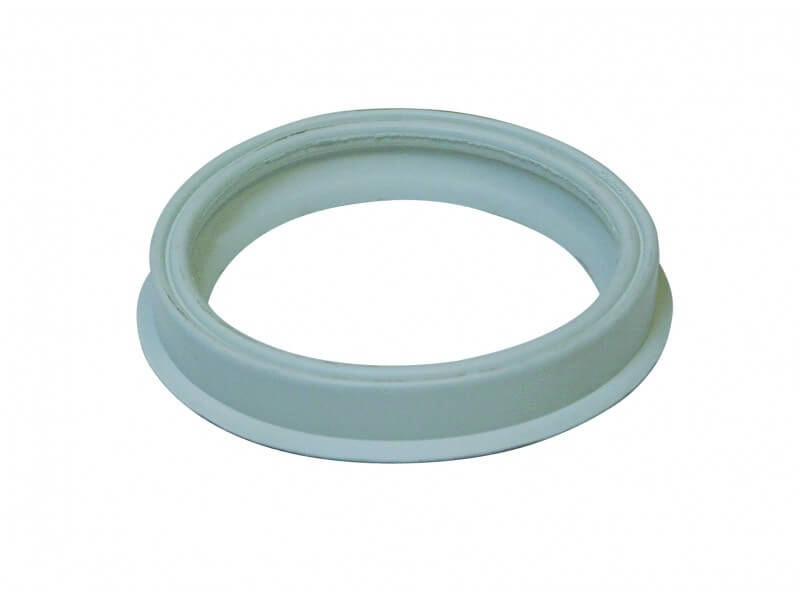

Uszczelka z NBR - do Złącz STORZ - Ssąco-Tłocznych - DS

Materiał: NBR w kolorze białym. Temperatura pracy [°C]: -25 do +100. Ciśnienie pracy [bar]: 16.

Czytaj więcej >>

  • Materiał: NBR w kolorze białym.
  • Temperatura pracy: -25 do +100 [°C].
  • Ciśnienie pracy: 16 [bar].
rozmiar

typ

waga [kg]

nr artykułu
D 31 0,003 5120 025031
- 44 0,007 5120 032044
- 52 0,008 5120 038052
C 66 0,011 5120 050066
- 81 0,018 5120 063081
B 89 0,019 5120 075089
- 115 0,025 5120 100114
A 133 0,044 5120 115133
  • typ - rozmiar rozstawu zaczepów złącza KA [mm].

Właściwości użytych materiałów i zastosowanie.

Uszczelką do złączy Storz z NBR.

Ogólne właściwości materiałów:

NBR zwany potocznie gumą olejoodporną jest kopolimerem butadienu i akrylonitrylu, procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -20°C do +70°C dla gorącej wody, czy nawet +164°C dla pary wodnej. Guma ta wykazuje odporność na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Świetnie pracuje w ścisku, przy dużych ciśnieniach. Guma ta wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane (np. benzen, tri), estry.

Zastosowanie

System „Storz”, to system złączy i szybkozłączy zaczepowych znanych popularnie w Polsce jako złącza strażackie lub hydrantowe. Wymyślił je w 1882 roku Carl August Guido Storz, który opatentował je w 1893 roku. Złącza posiadają konstrukcję symetryczną i w odróżnieniu od wielu innych typów złączy nie mają części wtykowej (męskiej) i gniazdowej (żeńskiej). Rozmiary złączy określa się rozstawem zaczepów (haków). Do całkowitego zamknięcia złączy używa się kluczy hakowych, które występują w kilku rozmiarach. Do połączenia dwóch złączy potrzebne jest ćwierć obrotu (90°), a po zamknięciu uzyskuje się solidne i bezpieczne połączenie. Złącza STORZ z powodzeniem zastępują połączenia gwintowane. Ze względu na możliwość szybkiego łączenia, przy zachowaniu szczelności, złącza te, znalazły zastosowanie w pożarnictwie i wielu gałęziach przemysłu. Złącza mogą pracować na podciśnienie i ciśnienie do 16 bar. Używając tych złączy, można przesyłać różne media płynne i sypkie. Często stosowane są w cysternach, które przewożą różnego rodzaju ciecze ropopochodne, kwasy, wodę, fekalia, chemikalia. Stosowane są w pożarnictwie np do hydrantów, systemach nawadniających, przemyśle chemicznym, spożywczym, rolnictwie na przewodach przesypowych oraz do transportu pneumatycznego proszków i granulatów.

Odporna na oleje uszczelka do wymiany w złączach Storz.


Dostępne warianty produktu:

Uszczelka z NBR - do Złącz STORZ - Ssąco-Tłocznych - DS
nr artykułu
5120 025031
  • rozmiar
    D
  • typ
    31
  • waga [kg]
    0,003
Uszczelka z NBR - do Złącz STORZ - Ssąco-Tłocznych - DS
nr artykułu
5120 032044
  • rozmiar
    -
  • typ
    44
  • waga [kg]
    0,007
Uszczelka z NBR - do Złącz STORZ - Ssąco-Tłocznych - DS
nr artykułu
5120 038052
  • rozmiar
    -
  • typ
    52
  • waga [kg]
    0,008
Uszczelka z NBR - do Złącz STORZ - Ssąco-Tłocznych - DS
nr artykułu
5120 050066
  • rozmiar
    C
  • typ
    66
  • waga [kg]
    0,011
Uszczelka z NBR - do Złącz STORZ - Ssąco-Tłocznych - DS
nr artykułu
5120 063081
  • rozmiar
    -
  • typ
    81
  • waga [kg]
    0,018
Uszczelka z NBR - do Złącz STORZ - Ssąco-Tłocznych - DS
nr artykułu
5120 075089
  • rozmiar
    B
  • typ
    89
  • waga [kg]
    0,019
Uszczelka z NBR - do Złącz STORZ - Ssąco-Tłocznych - DS
nr artykułu
5120 100114
  • rozmiar
    -
  • typ
    115
  • waga [kg]
    0,025
Uszczelka z NBR - do Złącz STORZ - Ssąco-Tłocznych - DS
nr artykułu
5120 115133
  • rozmiar
    A
  • typ
    133
  • waga [kg]
    0,044
