Trójnik T - z Zewnętrznym Gwintem Stożkowym i Dwoma Wewnętrznymi Gwintami Walcowymi - Typ VTC - LUDECKE
Trójnik T - z Zewnętrznym Gwintem Stożkowym i Dwoma Wewnętrznymi Gwintami Walcowymi - Typ VTC - LUDECKE

Informacje dodatkowe pomocne przy wyborze tego produktu:

Opis tworzyw sztucznych >>Ogólne właściwości tworzyw sztucznych >>Tabela odporności chemicznej uszczelek >>Gwinty rurowe withwortha >>

Trójnik T - z Zewnętrznym Gwintem Stożkowym i Dwoma Wewnętrznymi Gwintami Walcowymi - Typ VTC - LUDECKE

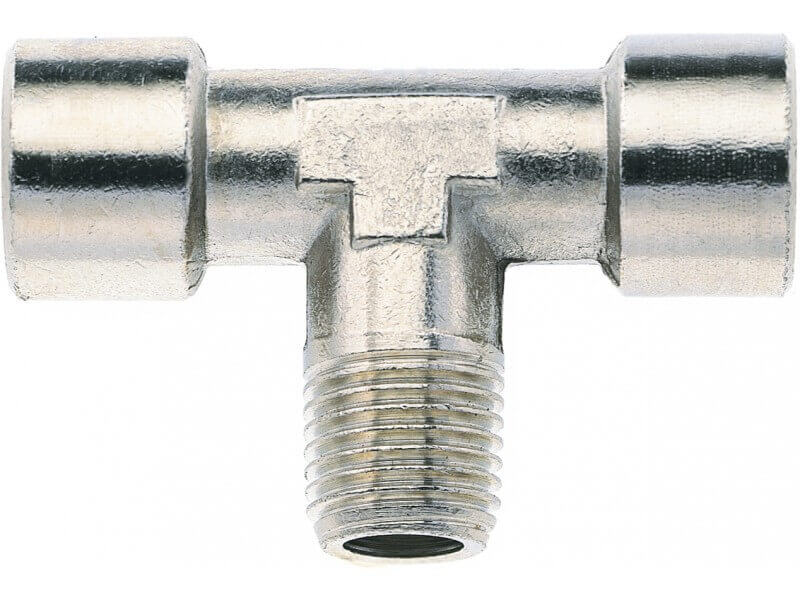

Uniwersalny rozdzielacz typu T, z gwintem zewnętrznym i dwoma gwintami wewnętrznymi, wykonany z mosiądzu niklowanego. Stosowany głównie w instalacjach do przesyłu sprężonego powietrza i cieczy w pneumatyce, automatyce, technice pomiarowej, technice kontroli i regulacji urządzeń.

Czytaj więcej >>
  • Ciśnienie robocze [bar]: 8.
  • Materiał: mosiądz MS 58 / 2.0401 niklowany.
  • Medium: sprężone powietrze, gaz i inne.
  • Gwint: ISO 228 / DIN 2999.

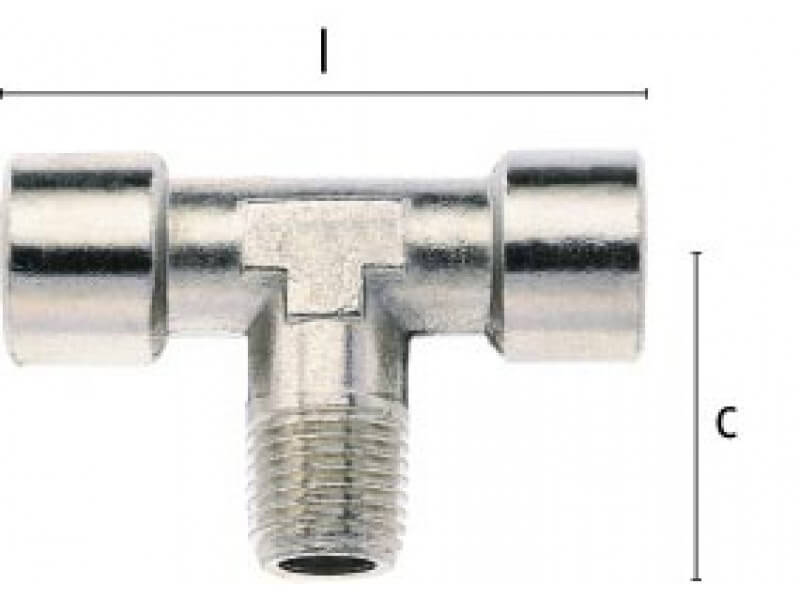

gwint

zewn.

gwint

wewn.

SW

 b h

długość

gwintu

waga

[g]

nr artykułu
R 1/8'' 2 x G 1/8'' 11 42 21 8 26 VTC 206-18
R 1/4''

2 x G 1/4''

 13 51 25,5 11 56 VTC 206-14
R 3/8''

2 x G 3/8''

 17 56 28 12 91 VTC 206-38
R 1/2'' 2 x G 1/2'' 21 66 33 14 150 VTC 206-12

Właściwości użytych materiałów i zastosowanie.

Trójnik T wykonany z mosiądzu (MS 58) niklowanego.

Ogólne właściwości materiałów:

Mosiądz MS58 to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.

Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Stosowany zazwyczaj do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, ale również jest wykorzystywany do przesyłu nieagresywnych mediów gazowych, w tym powietrza pod ciśnieniem zawierającego tzw. "mgiełkę olejową" stosowaną w urządzeniach pneumatycznych.

Niklowanie powierzchni, w tym wypadku mosiądzu, stosuje się w celu zwiększenia odporności mechanicznej materiału oraz jego żywotności. Warstwa niklu powoduje, iż wyroby są trwalsze, mniej podatne na uszkodzenia mechaniczne, oraz kontakt z substancjami mogącymi powodować zgąbczenie mosiądzu (wypłukiwanie cynku ze stopu przy kontakcie z agresywnymi mediami utleniającymi, takimi jak chlor), co może osłabić wytrzymałość szybkozłączki np na ciśnienie.

Zastosowanie

Uniwersalny trójnik T, typ VTC, z dwoma gwintami wewnętrznymi i gwintem zewnętrznym, przeznaczony jest do transportu sprężonego powietrza i płynów głównie w instalacjach pneumatycznych. Rozdzielacze te znajdą zastosowanie w wielu gałęziach przemysłu, do budowy instalacji obsługujących linie produkcyjne i zautomatyzowane maszyny pneumatyczne, jak również w warsztatach samochodowych, w rzemiośle czy nawet małych warsztatach hobbystycznych. Świetnie sprawdzają się w aplikacjach w automatyce, technice pomiarowej, technice kontrolnej i regulacyjnej. Uniwersalne zastosowanie, pozwala na użycie ich również w ogrodnictwie, rolnictwie itp.

Dostępne warianty produktu:

Trójnik T - z Zewnętrznym Gwintem Stożkowym i Dwoma Wewnętrznymi Gwintami Walcowymi - Typ VTC - LUDECKE
nr artykułu
VTC 206-18
  • gwint zewn.
    R 1/8''
  • gwint wewn.
    2 x G 1/8''
  • SW
    11
  • b
    42
  • h
    21
  • długość gwintu
    8
  • waga [g]
    26
Trójnik T - z Zewnętrznym Gwintem Stożkowym i Dwoma Wewnętrznymi Gwintami Walcowymi - Typ VTC - LUDECKE
nr artykułu
VTC 206-14
  • gwint zewn.
    R 1/4''
  • gwint wewn.
    2 x G 1/4''
  • SW
    13
  • b
    51
  • h
    25,5
  • długość gwintu
    11
  • waga [g]
    56
Trójnik T - z Zewnętrznym Gwintem Stożkowym i Dwoma Wewnętrznymi Gwintami Walcowymi - Typ VTC - LUDECKE
nr artykułu
VTC 206-38
  • gwint zewn.
    R 3/8''
  • gwint wewn.
    2 x G 3/8''
  • SW
    17
  • b
    56
  • h
    28
  • długość gwintu
    12
  • waga [g]
    91
Trójnik T - z Zewnętrznym Gwintem Stożkowym i Dwoma Wewnętrznymi Gwintami Walcowymi - Typ VTC - LUDECKE
nr artykułu
VTC 206-12
  • gwint zewn.
    R 1/2''
  • gwint wewn.
    2 x G 1/2''
  • SW
    21
  • b
    66
  • h
    33
  • długość gwintu
    14
  • waga [g]
    150
