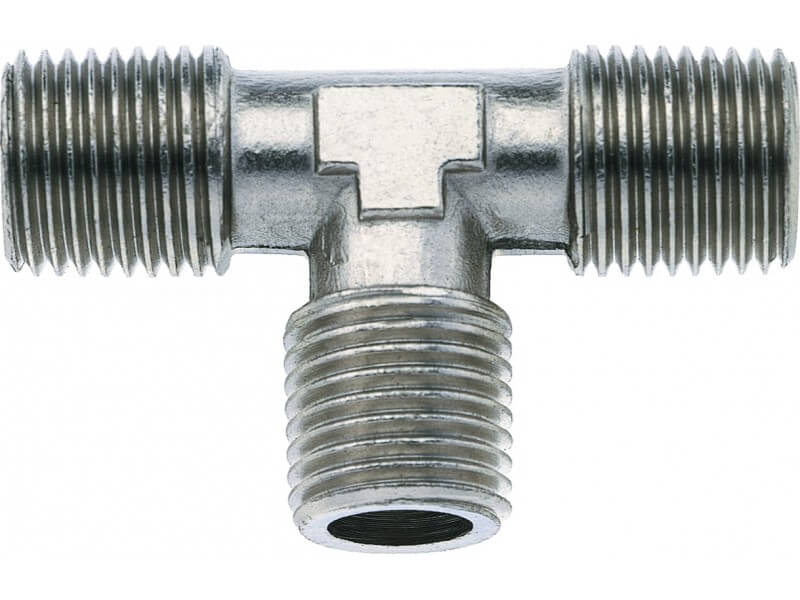

Trójnik T z Trzema Zewnętrznymi Gwintami Walcowymi - Typ VTT - LUDECKE
Uniwersalny rozdzielacz typu T, ze wszystkimi gwintami zewnętrznymi, wykonany z mosiądzu niklowanego. Stosowany głównie w instalacjach do przesyłu sprężonego powietrza i cieczy w pneumatyce, automatyce, technice pomiarowej, technice kontroli i regulacji urządzeń.
Czytaj więcej >>- Ciśnienie robocze [bar]: 8 .
- Materiał: mosiądz MS 58 / 2.0401 niklowany.
- Medium: sprężone powietrze, gaz i inne.
- Gwint: DIN 2999.
|

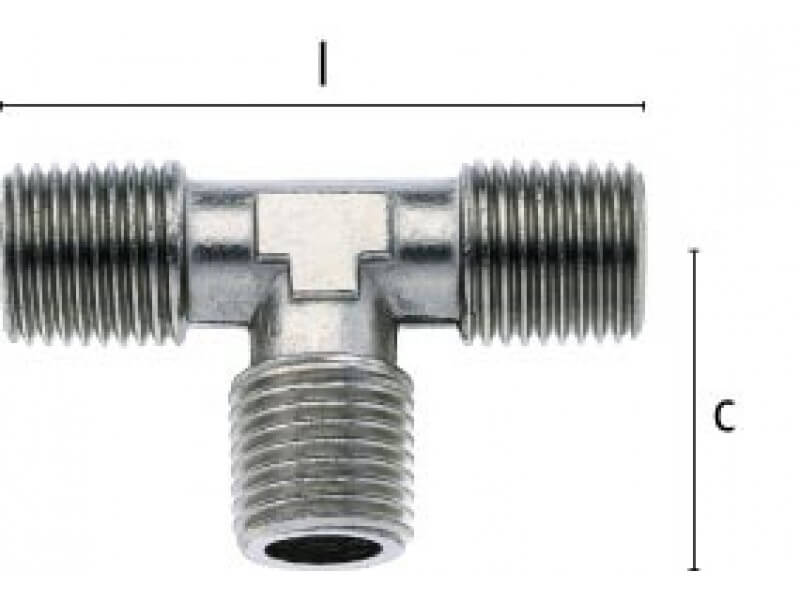

gwint |
SW |
b | h |
długość gwintu |
waga [g] |
nr artykułu |
| 3 x R 1/8'' | 10 | 35,5 | 17,8 | 8 | 20 | VTT 208-18 |
| 3 x R 1/4'' | 11 | 42 | 21 | 11 | 30 | VTT 208-14 |
| 3 x R 3/8'' | 13 | 50,5 | 25,3 | 12 | 56 | VTT 208-38 |
| 3 x R 1/2'' | 17 | 57 | 28,5 | 14 | 128 | VTT 208-12 |
Właściwości użytych materiałów i zastosowanie.
Trójnik T wykonany z mosiądzu (MS 58) niklowanego.
Ogólne właściwości materiałów:
Mosiądz MS58 to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.
Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Stosowany zazwyczaj do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, ale również jest wykorzystywany do przesyłu nieagresywnych mediów gazowych, w tym powietrza pod ciśnieniem zawierającego tzw. "mgiełkę olejową" stosowaną w urządzeniach pneumatycznych.
Niklowanie powierzchni, w tym wypadku mosiądzu, stosuje się w celu zwiększenia odporności mechanicznej materiału oraz jego żywotności. Warstwa niklu powoduje, iż wyroby są trwalsze, mniej podatne na uszkodzenia mechaniczne, oraz kontakt z substancjami mogącymi powodować zgąbczenie mosiądzu (wypłukiwanie cynku ze stopu przy kontakcie z agresywnymi mediami utleniającymi, takimi jak chlor), co może osłabić wytrzymałość szybkozłączki np na ciśnienie.
Zastosowanie
Uniwersalny trójnik T, typ VTT, z wszystkimi gwintami zewnętrznymi przeznaczony jest do transportu sprężonego powietrza i płynów głównie w instalacjach pneumatycznych. Rozdzielacze te znajdą zastosowanie w wielu gałęziach przemysłu, do budowy instalacji obsługujących linie produkcyjne i zautomatyzowane maszyny pneumatyczne, jak również w warsztatach samochodowych, w rzemiośle czy nawet małych warsztatach hobbystycznych. Świetnie sprawdzają się w aplikacjach w automatyce, technice pomiarowej, technice kontrolnej i regulacyjnej. Uniwersalne zastosowanie, pozwala na użycie ich również w ogrodnictwie, rolnictwie itp.
Dostępne warianty produktu:
-
gwint3 x R 1/8''
-
SW10
-
b35,5
-
h17,8
-
długość gwintu8
-
waga [g]20
-
gwint3 x R 1/4''
-
SW11
-
b42
-
h21
-
długość gwintu11
-
waga [g]30
-
gwint3 x R 3/8''
-
SW13
-
b50,5
-
h25,3
-
długość gwintu12
-
waga [g]56
-
gwint3 x R 1/2''
-
SW17
-
b57
-
h28,5
-
długość gwintu14
-
waga [g]128
