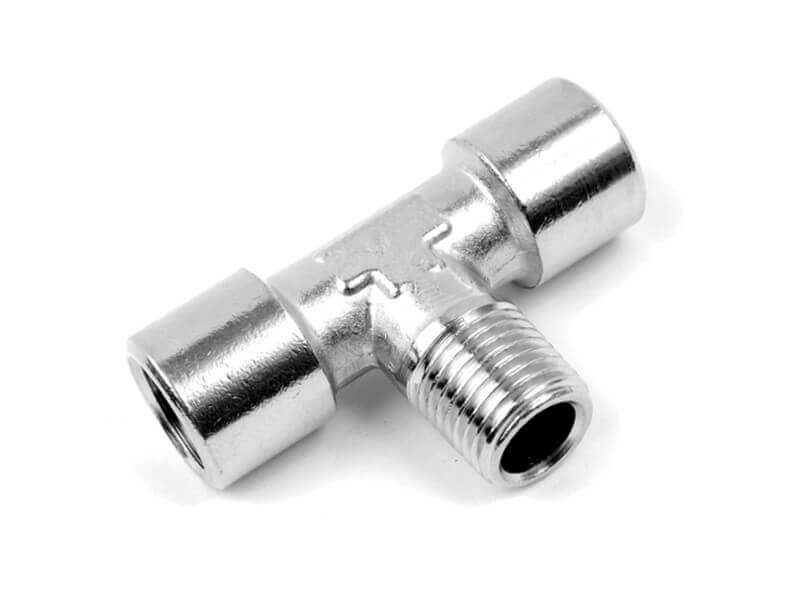

Trójnik T - z Gwintem Zewnętrznym Stożkowym BSPT i Wewnętrznym Walcowym BSPP - RQS - Typ TAI-K
uzupełnić
| Przeznaczenie: | Sprężone powietrze, woda, olej i inne media |  |
|
| Ciśnienie robocze: |
|
|
|
| Temperatura Pracy: | od -20°C do +80°C | ||
|
gwint 1 |
gwint 2 |
L1 [mm] |
L2 [mm] |
L3 [mm] |
L4 [mm] |
rozmiar klucza |
nr artykułu |
| R 1/8" | G 1/8" | 19,5 | 19,5 | 8 | 9 | 10 | TAI 18 K |
| R 1/4" | G 1/4" | 24,8 | 25,8 | 11 | 11 | 13 | TAI 14 K |
| R 3/8" | G 3/8" | 28,5 | 30 | 11,5 | 13 | 17 | TAI 38 K |
| R 1/2" | G 1/2" | 31,8 | 34,8 | 14 | 14 | 22 | TAI 12 K |
| R 3/4" | G 3/4" | 33 | 36,5 | 16 | 16,5 | 25 | TAI 34 K |
| R 1" | G 1" | 39 | 45 | 17,5 | 19 | 30 | TAI 1 K |
Dostępne warianty produktu:
TAI 18 K
-
gwint 1R 1/8"
-
gwint 2G 1/8"
-
L1 [mm]19,5
-
L2 [mm]19,5
-
L3 [mm]8
-
L4 [mm]9
-
rozmiar klucza10
TAI 14 K
-
gwint 1R 1/4"
-
gwint 2G 1/4"
-
L1 [mm]24,8
-
L2 [mm]25,8
-
L3 [mm]11
-
L4 [mm]11
-
rozmiar klucza13
TAI 38 K
-
gwint 1R 3/8"
-
gwint 2G 3/8"
-
L1 [mm]28,5
-
L2 [mm]30
-
L3 [mm]11,5
-
L4 [mm]13
-
rozmiar klucza17
TAI 12 K
-
gwint 1R 1/2"
-
gwint 2G 1/2"
-
L1 [mm]31,8
-
L2 [mm]34,8
-
L3 [mm]14
-
L4 [mm]14
-
rozmiar klucza22
TAI 34 K
-
gwint 1R 3/4"
-
gwint 2G 3/4"
-
L1 [mm]33
-
L2 [mm]36,5
-
L3 [mm]16
-
L4 [mm]16,5
-
rozmiar klucza25
TAI 1 K
-
gwint 1R 1"
-
gwint 2G 1"
-
L1 [mm]39
-
L2 [mm]45
-
L3 [mm]17,5
-
L4 [mm]19
-
rozmiar klucza30
