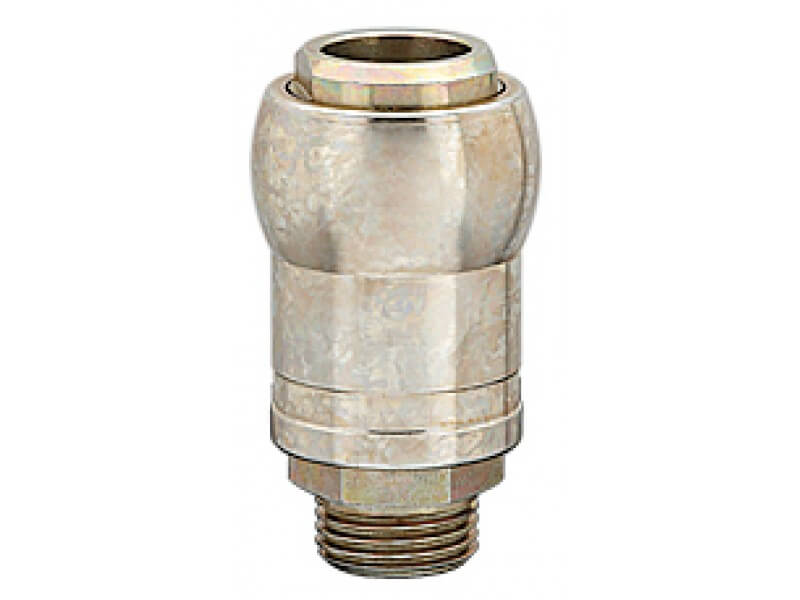

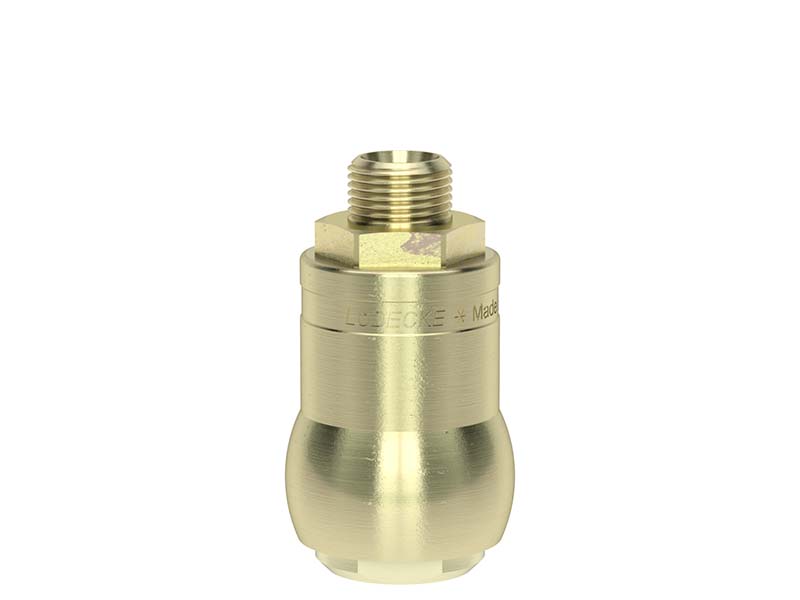

Szybkozłączka DN 8 z gwintem zewnętrznym wykonana ze stali ocynkowanej do użytku w najcięższych warunkach, z zaworem odcinającym jednostronnie.
Czytaj więcej >>gwint | DN | SW | L |
długość gwintu |
d |
waga [g] |
nr artykułu |
G 3/8'' | 8,0 | 24 | 67 | 10 | 37 | 240 | F 1 K |
G 1/2'' | 8,0 | 24 | 67 | 10 | 37 | 245 | F 12 K |
szybkozłączka, gniazdo (cz. żeńska) wtyk (cz. męska) Szybkozłączka z Zaworem Odcinającym ("jednostronnie") |
Informacje na temat 3 typów połączeń ("Z wolnym przelotem, jednostronnie i obustronnie odcinających") dostępne w opisie kategorii głównej - "Szybkozłączki" tutaj. |
Właściwości użytych materiałów i zastosowanie.
Gniazdo szybkozłączki jednostronnie odcinającej z gwintem zewnętrznym, wykonane ze stali ocynkowanej, z elementami ze stali szlachetnej i uszczelnieniem z gumy nitrylowej (NBR).
Ogólne właściwości materiałów:
Stal ocynkowana jest to stal zabezpieczona przed korozją poprzez nałożenie warstwy cynku. Antykorozyjne właściwości powłok cynkowych polegają na tym, że cynk może tworzyć niezwykle odporne i bardzo trudno rozpuszczalne powłoki kryjące. Tworzą się one podczas kontaktu z powietrzem i wodą, składają się głównie z zasadowego węglanu cynku i to one są odpowiedzialne za właściwą ochronę przed korozją. Wprawdzie z biegiem lat są one w niewielkich ilościach znoszone przez wiatr i wpływy atmosferyczne, jednak z uwagi na znajdujący się pod nimi cynk, powstają na nowo. Jakość uzyskiwanych powłok cynkowych (połysk, gładkość, grubość, przyczepność, itp.) jest na nich różna i zależy od składu chemicznego, w szczególności od zawartości węgla, fosforu i krzemu.NBR zwany potocznie gumą olejoodporną jest kopolimerem butadienu i akrylonitrylu, procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -20°C do +70°C dla gorącej wody, czy nawet +164°C dla pary wodnej. Guma ta wykazuje odporność na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Świetnie pracuje w ścisku, przy dużych ciśnieniach. Guma ta wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane (np. benzen, tri), estry.
Zastosowanie
Szybkozłączki z serii F 1 K o rozmiarze DN 8 przeznaczone są przede wszystkim do transportu sprężonego powietrza. Część posiada z jednej strony gniazdo, a z drugiej znormalizowany gwint zewnętrzny. Złącze to jest jednocześnie zaworem jednostronnie odcinającym, co zapobiega wydostawaniu się medium w przypadku rozpięcia przewodu i nie wymaga dodatkowego zaworu zamykającego instalacje w celu jej rozpięcia.
Szybkozłączki te znajdą zastosowanie w wielu gałęziach przemysłu do zasilania powietrzem wymagających dużego obciążenia narzędzi i urządzeń. Nadają się do zasilania sprężonym powietrzem narzędzi i urządzeń pneumatycznych, w warsztatach rzemieślniczych. Szybkozłączki te charakteryzują się bardzo wysokim współczynnikiem przepływu, dzięki czemu mogą współpracować z wymagającymi narzędziami, które wymagają do poprawnej pracy właśnie wysokiego współczynnika przepływu mediów. Dzięki wytrzymałej konstrukcji, mogą pracować w ciężkich warunkach pracy o dużym natężeniu. Na życzenie klienta, złącza te są dostępne z uszczelnieniem wykonanym z EPDM, FKM (Viton).
Szybkozłączki wymagają obsługi dwoma rękoma, co zabezpiecza połączenie przed nieumyślnym bądź przypadkowym rozpięciem. Odłączanie i wpinanie przewodów w tym systemie jest intuicyjnie proste i szybkie, według poniższej instrukcji:
Zasada Działania Szybkozłączek obsługiwanych dwoma rękoma, dwustopniowo. | ||
Krok 1 Wpięcie wtyku jednym ruchem do gniazda |
Krok 2 Dzięki zabezpieczeniu, pociągniecie wtyku nie spowoduje rozpięcia złącza. |
Krok 3 Aby rozpiąć złącze, należy wcisnąć jedną ręką wtyczkę do gniazda (dolna strzałka), a drugą ręką należy odciągnąć pierścień zabezpieczający na złączce w kierunku wtyczki (strzałka górna). Tylko wtedy zamknięcie zostanie odblokowane i będzie można wyciągnąć wtyk z gniazda. |
