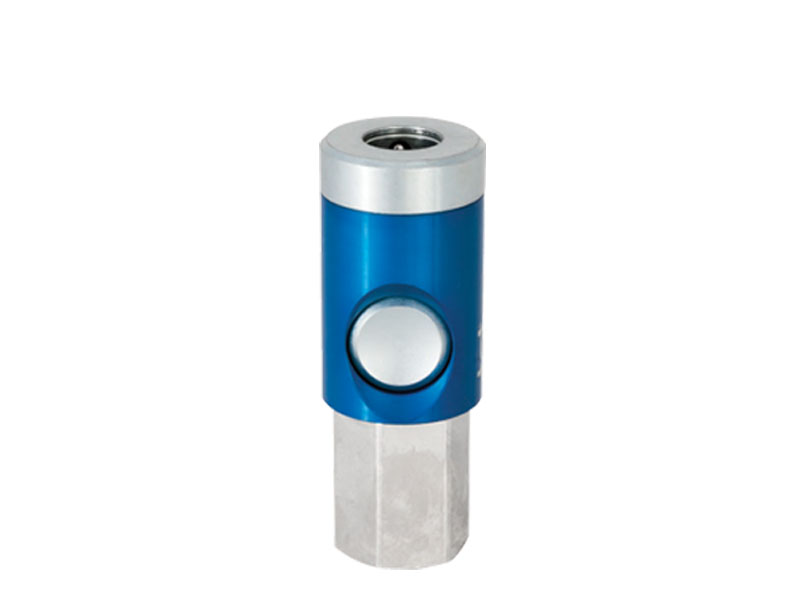

Szybkozłączka z Odpowietrzeniem - 2 klik - z Gwintem Wewnętrznym - DN 7,4 - Typ 025S.08 - Odpowiednik RECTUS 25/26
Szybkozłączka z systemem odpowietrzania zapobiegającego efektowi biczowania (whiplasheffect), oraz zmniejszenia hałasu podczas wypinania z instalacji. Wykonana z mosiądzu niklowanego z zaworem. Obsługa podwójnym kliknięciem. Według ISO 4414.
Czytaj więcej >>- Ciśnienie robocze [bar]: 12.
- Temperatura pracy [°C]: od -20 do +100.
- Materiał przyłącza: mosiądz niklowany
- Materiał korpusu (kompletny): aluminium
- Materiał przycisku: stal ocynkowana.
- Medium: powietrze.
- Maksymalna przepustowość l/min: 2000.
- Uszczelnienie: NBR
- Gwint: BSP
- Odpowiednik: Rectus 25/26, Cejn 320.
- Pasujące wtyki znajdziecie Państwo w działach: szybkozłączki przemysłowe DN 7,8 oraz szybkozłączki standardowe DN 7,2.
| gwint | DN | SW |
l |
d |
nr artykułu |
| G 1/4'' | 7,4 | 20 | 67,8 | 26 | 025S.08 DG 13 |
| G 3/8'' | 7,4 | 20 | 62,3 | 26 | 025S.08 DG 17 |
| G 1/2'' | 7,4 | 25 | 74,3 | 26 | 025S.08 DG 21 |
- l - długość.
- d - średnica.
- SW - rozmiar klucza
|
szybkozłączka, gniazdo (cz. żeńska) wtyk (cz. męska)
Szybkozłączka z Zaworem Odcinającym ("jednostronnie") |
Informacje na temat 3 typów połączeń ("Z wolnym przelotem, jednostronnie i obustronnie odcinających") dostępne w opisie kategorii głównej - "Szybkozłączki" tutaj. |
Właściwości użytych materiałów i zastosowanie.
Gniazdo szybkozłączki jednostronnie odcinającej z gwintem wewnętrznym, wykonane z mosiądzu niklowanego, z elementami z aluminium i stali ocynkowanej i uszczelnieniem z gumy nitrylowej (NBR).
Ogólne właściwości materiałów:
Mosiądz MS58 to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.
Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Stosowany zazwyczaj do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, ale również jest wykorzystywany do przesyłu nieagresywnych mediów gazowych, w tym powietrza pod ciśnieniem zawierającego tzw. "mgiełkę olejową" stosowaną w urządzeniach pneumatycznych.
Niklowanie powierzchni, stosuje się w celu zwiększenia odporności mechanicznej materiału oraz jego żywotności. Warstwa niklu powoduje, iż wyroby są trwalsze, mniej podatne na uszkodzenia mechaniczne, oraz kontakt z agresywnymi substancjami mogącymi powodować osłabienie wytrzymałości szybkozłączki np. na ciśnienie.
Stal ocynkowana jest to stal zabezpieczona przed korozją poprzez nałożenie warstwy cynku. Antykorozyjne właściwości powłok cynkowych polegają na tym, że cynk może tworzyć niezwykle odporne i bardzo trudno rozpuszczalne powłoki kryjące. Tworzą się one podczas kontaktu z powietrzem i wodą, składają się głównie z zasadowego węglanu cynku i to one są odpowiedzialne za właściwą ochronę przed korozją. Wprawdzie z biegiem lat są one w niewielkich ilościach znoszone przez wiatr i wpływy atmosferyczne, jednak z uwagi na znajdujący się pod nimi cynk, powstają na nowo. Jakość uzyskiwanych powłok cynkowych (połysk, gładkość, grubość, przyczepność, itp.) jest na nich różna i zależy od składu chemicznego, w szczególności od zawartości węgla, fosforu i krzemu.
Stopy aluminium, poza glinem zawierają cynk, miedź, krzem, mangan i wiele innych metali. Charakteryzują się dużą wytrzymałością i twardością, oraz niską wagą. Dzięki odporności na korozję i małą gęstość, używa się tego materiału do wyrobu złączy niskociśnieniowych wszędzie tam, gdzie istotna jest niska waga produktu, czyli np. w systemach hydraulicznych, w przemyśle samochodowym, lotniczym, w automatyce i cybernetyce. Dzięki zastosowaniu techniki zwanej anodowaniem, zwiększa się odporność stopu na zużycie, czy przetarcie. Stopy te charakteryzują się również dobrą odpornością chemiczną na przesyłane media, dzięki czemu często polecane są w połączeniu z przewodami z tworzyw sztucznych.
NBR zwany potocznie gumą olejoodporną jest kopolimerem butadienu i akrylonitrylu, procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -20°C do +70°C dla gorącej wody, czy nawet +164°C dla pary wodnej. Guma ta wykazuje odporność na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Świetnie pracuje w ścisku, przy dużych ciśnieniach. Guma ta wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane (np. benzen, tri), estry.
Zastosowanie
Szybkozłączki z serii 025S.08 o rozmiarze DN 7,4 przeznaczone są przede wszystkim do transportu sprężonego powietrza w systemach pneumatycznych. Część DG posiada z jednej strony gniazdo, a z drugiej znormalizowany gwint wewnętrzny BSP. Złącze to jest jednocześnie zaworem jednostronnie odcinającym, co zapobiega wydostawaniu się medium w przypadku rozpięcia przewodu i nie wymaga dodatkowego zaworu zamykającego instalacje w celu jej rozpięcia.
Szybkozłączki te posiadają specjalny system odpowietrzenia, który stworzono dla zwiększenia bezpieczeństwa operatorów pracujących z przewodami transportującymi sprężone powietrze. Specjalna konstrukcja zapobiega powstawaniu przy rozłączaniu efektu "biczowania" końcówki przewodu (whiplash effect), oraz redukuje hałas. Podłączanie i rozłączanie odbywa się inaczej niż w standardowych szybkozłączkach i przebiega według poniższej instrukcji. Odłączanie możliwe jest dopiero po spadku do bezpiecznej wartości ciśnienia resztkowego w złączu.
| Zasada Działania Szybkozłączek z Odpowietrzeniem | ||
 |
|
 |
|
Krok 1 Wpięcie wtyku jednym ruchem do gniazda |
Krok 2 Aby rozłączyć złącze należy przycisnąć zgodnie z zaznaczoną strzałką, wskazany przycisk, co spowoduje bezpieczne odprowadzenie ciśnienia resztkowego wewnątrz złącza. Nie spowoduje to jeszcze rozpięcia całkowitego tylko bezpieczne odpowietrzenie. |
Krok 3 Ponowne kliknięcie w przycisk wskazany strzałką spowoduje rozpięcie szybkozłącza. Dopiero wtedy można bezpiecznie wyciągnąć wtyk z gniazda zgodnie ze wskazaną strzałką. Dzięki dwustopniowemu (dwuklik) rozpinaniu, zmniejsza się ryzyko nieumyślnego wypięcia przewodu pod wysokim ciśnieniem. |
Szybkozłączki te znajdą zastosowanie w wielu gałęziach przemysłu, dla przykładu w robotyce i automatyce do sterowania urządzeniami, maszynami, liniami produkcyjnymi i narzędziami. Sprawdzają się również stosowane przy technologii pomiarowej. Nadają się do zasilania powietrzem narzędzi i urządzeń pneumatycznych, mogą być montowane bezpośrednio do narzędzi. Złącza mogą się również przydać w warsztatach samochodowych i blacharskich do obsługi narzędzi pneumatycznych. Szybkozłączki te można łączyć z wtykami bez zaworu o standardowym profilu wtyku w rozmiarze DN 7.2 i DN 7,8 (średnica wtyku 12 mm).
Dostępne warianty produktu:
-
gwintG 1/4''
-
DN7,4
-
SW20
-
L67,8
-
d26
-
gwintG 3/8''
-
DN7,4
-
SW20
-
L62,3
-
d26
-
gwintG 1/2''
-
DN7,4
-
SW25
-
L74,3
-
d26
