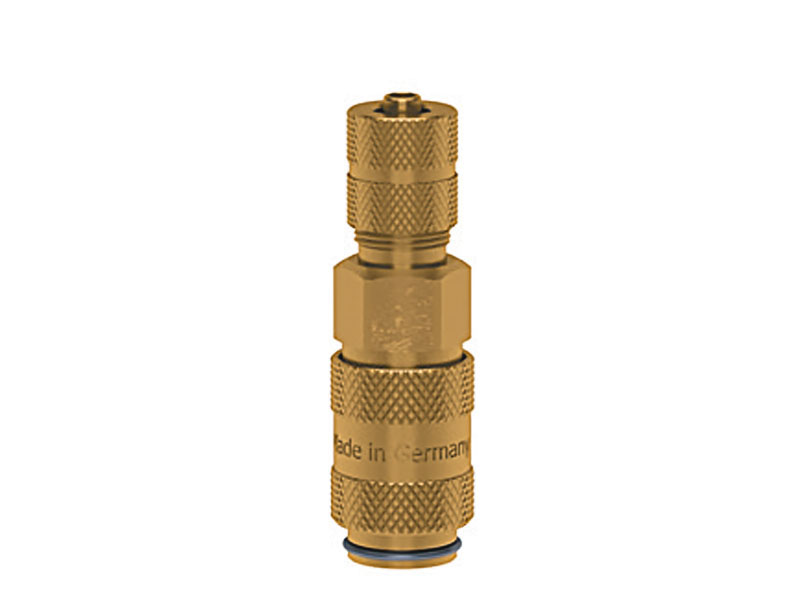

Szybkozłączka z Króćcem - Nakrętką Zacisk. - Odcinające - MICRO DN 2,7 - Typ ESMC TQAB - Odp. PARKER, RECTUS Typ 20 - LUDECKE

Gniazdo Szybkozłączki z króćcem i nakrętką zaciskową, z zaworem odcinającym i optymalnym uszczelnieniem, dające się obsługiwać jedną ręką. Wykonanie korpusu z mosiądzu gładkiego. Kompatybilne z szybkozłączami PARKER i RECTUS Seria 20. Nadaje się do użycia z niskim podciśnieniem.

Czytaj więcej >>

  • Ciśnienie robocze [bar]: 35.
  • Temperatura pracy [°C]: od -20 do +100.
  • Materiał Korpusu, tulei, korpusu zaworu, zawór, korek: mosiądz MS 58 gładki
  • Materiał Sprężyny, pierścienia ustalającego: stal szlachetna DIN 1.4310
  • Materiał Kulki: stal szlachetna DIN 1.3541
  • Uszczelnienie: NBR (inne materiały na zamówienie)
  • Medium: powietrze.
  • Maksymalna przepustowość l/min: 155.
  • Gwint: ISO 228 / DIN 13.
  • Odpowiednik: PARKER, RECTUS Typ 20.

Ø węża

DN SW

l

d

waga [g]

nr artykułu
3x4 2,7 9 33 10 15 ESMC 34 TQAB
3x5 2,7 9 33 10 15 ESMC 3 TQAB
4x6 2,7 9 32 10 15 ESMC 4 TQAB
  • DN - rozmiar nominalny szybkozłączki
  • SW - rozmiar klucza
  • l - całkowita wysokość
  • d - całkowita szerokość

zaw-dwust-odc

Szybkozłączka z Zaworem Obustronnie Odcinającym

Informacje na temat 3 typów połączeń

("Z wolnym przelotem, jednostronnie i obustronnie odcinających")

Gniazda szybkozłączek obustronnie odcinających można łączyć z wtykami z wolnym przelotem, ale wtyków obustronnie odcinających nie wolno łączyć z gniazdami jednostronnie odcinającymi.

dostępne w opisie kategorii głównej - "Szybkozłączki" tutaj.

ludecke-polska-certyfikat

Właściwości użytych materiałów i zastosowanie.

Gniazdo szybkozłącza obustronnie odcinającego z króćcem i nakrętką zaciskową, wykonane z mosiądzu (MS 58), z elementami ze stali szlachetnej i uszczelnieniem z gumy nitrylowej (NBR).

Ogólne właściwości materiałów:

Mosiądz MS58 to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.

Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Stosowany zazwyczaj do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, ale również jest wykorzystywany do przesyłu nieagresywnych mediów gazowych, w tym powietrza pod ciśnieniem zawierającego tzw. "mgiełkę olejową" stosowaną w urządzeniach pneumatycznych.

Stal Szlachetna to grupa stopów żelaza, potocznie rozumianych również jako stal nierdzewna, odróżniająca się jednak od niej procesem wytapiania wyłącznie metodami charakteryzującymi się wysokim stopniem czystości dodatków. Stal ta charakteryzuje się bardzo dobrą odpornością na czynniki powodujące korozję, takie jak powietrze atmosferyczne, rozcieńczone kwasy, roztwory alkaliczne, słona woda morska czy chemikalia. Podobnie jak w przypadku stali nierdzewnej, podlega ona normalizacji. Najpopularniejsze są Europejska Norma 10088, Amerykańska Norma AISI czy popularna Niemiecka Norma DIN.

NBR zwany potocznie gumą olejoodporną jest kopolimerem butadienu i akrylonitrylu, procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -20°C do +70°C dla gorącej wody, czy nawet +164°C dla pary wodnej. Guma ta wykazuje odporność na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Świetnie pracuje w ścisku, przy dużych ciśnieniach. Guma ta wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane (np. benzen, tri), estry.

Zastosowanie

Szybkozłączki z serii ESMC o rozmiarze DN 2,7 przeznaczone są przede wszystkim do transportu sprężonego powietrza w systemach pneumatycznych. Część TQAB posiada z jednej strony gniazdo, a z drugiej króciec na wąż z nakrętką zaciskową (dzięki czemu nie potrzebna jest dodatkowa tuleja, lub opaska zaciskowa w celu uzbrojenia węża). Gniazdo to jest przeznaczone do połączenia z wtykiem wyposażonym w zawór odcinający, dzięki iglicy, która otworzy zawór wtyku. Zastosowanie tych szybkozłączy zapobiega wydostawaniu się medium w przypadku rozpięcia przewodu i nie wymaga dodatkowego zaworu zamykającego instalacje w celu jej rozpięcia. Odłączanie i wpinanie przewodów w tym systemie jest intuicyjnie proste i szybkie, możliwe do wykonania jedną ręką. Według poniższej instrukcji:

Instrukcja obsługi szybkozłączek
plug-play1 plug-play2 plug-play3
Krok 1. Wpięcie wtyku jednym ruchem do gniazda Krok 2. Dociśnięcie wtyku do gniazda i lekkie pociągnięcie za wtyk dla sprawdzenia połączenia. Otwiera to zawór znajdujący się w gnieździe złącza. Krok 3 Rozpięcie złącza, poprzez wepchnięcie wskazanego strzałką pierścienia, co spowoduje jednoczesne wypchnięcie wtyku z gniazda i zamknięcie zaworu jednostronnie zamykającego w gnieździe.

Szybkozłącza te znajdą zastosowanie w wielu gałęziach przemysłu, dla przykładu w robotyce i automatyce do sterowania urządzeniami, maszynami, liniami produkcyjnymi i narzędziami. Sprawdzają się również stosowane przy technologii pomiarowej. Nadają się do zasilania powietrzem narzędzi i urządzeń pneumatycznych. Seria ESMC doskonale sprawdzi się również w warsztatach hobbystów, do zasilania skompresowanym powietrzem aerografów dla modelarzy czy artystów plastyków. Złącza mogą się również przydać w warsztatach samochodowych i blacharskich do obsługi narzędzi pneumatycznych. Na życzenie klienta, złącza te są dostępne z uszczelnieniem wykonanym z EPDM, FKM (Viton) lub FFKM (Kauczuk perfluorowy).


Dostępne warianty produktu:

Szybkozłączka z Króćcem - Nakrętką Zacisk. - Odcinające - MICRO DN 2,7 - Typ ESMC TQAB - Odp. PARKER, RECTUS Typ 20 - LUDECKE
nr artykułu
ESMC 34 TQAB
  • Ø węża
    3x4
  • DN
    2,7
  • SW
    9
  • L
    33
  • d
    10
  • waga [g]
    15
Szybkozłączka z Króćcem - Nakrętką Zacisk. - Odcinające - MICRO DN 2,7 - Typ ESMC TQAB - Odp. PARKER, RECTUS Typ 20 - LUDECKE
nr artykułu
ESMC 3 TQAB
  • Ø węża
    3x5
  • DN
    2,7
  • SW
    9
  • L
    33
  • d
    10
  • waga [g]
    15
Szybkozłączka z Króćcem - Nakrętką Zacisk. - Odcinające - MICRO DN 2,7 - Typ ESMC TQAB - Odp. PARKER, RECTUS Typ 20 - LUDECKE
nr artykułu
ESMC 4 TQAB
  • Ø węża
    4x6
  • DN
    2,7
  • SW
    9
  • L
    32
  • d
    10
  • waga [g]
    15
