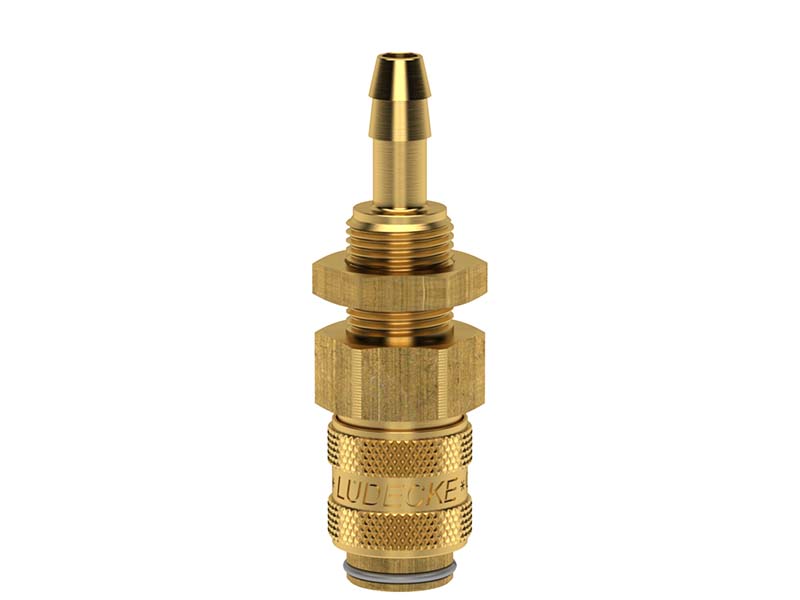

Szybkozłączka Grodziowa z Króćcem - Obustronnie Odcinająca - MINI DN 5 - Typ ESM TSVAB - LUDECKE

Gniazdo szybkozłączki grodziowej o solidnej konstrukcji z króćcem do węża, nakrętką kontrującą i optymalnym uszczelnieniem, dające się obsługiwać jedną ręką. Wykonanie korpusu z mosiądzu gładkiego. Kompatybilne z szybkozłączkami PARKER i RECTUS Seria 21. Stosowane do obsługi montażu instalacji pneumatycznych i do przesyłu powietrza. Szybkozłączki z zaworem odcinającym. Szybkozłączki przeznaczone do stosowania z wtykami z zaworem odcinającym. Przeznaczone do montażu na tablicach rozdzielczych, panelach i grodziach.

Czytaj więcej >>

  • Ciśnienie robocze [bar]: 35.
  • Temperatura pracy [°C]: od -20 do +100.
  • Materiał przyłącza, korpusu zaworu, zaworu: mosiądz MS 58.
  • Materiał tulei odłączającej: mosiądz MS 58
  • Materiał sprężyny, pierścienia ustalającego, kulek: stal szlachetna.
  • Medium: powietrze.
  • Maksymalna przepustowość l/min: 330.
  • Uszczelnienie: Perbunan NBR.
  • Gwint: ISO 228 / DIN 13.

Ø węża

DN SW SW1

L

[mm]

D

[mm]

długość

króćca

gwint

długość

gwintu

waga

[g]

nr artykułu

4 5 14 14 60 16 17 M 10x1 14 40 ESM 4 TSVAB
6 5 17 17 60 16 17 M 12x1 14 45 ESM 6 TSVAB
9 5 17 19 60 16 17 M 12x1 14 47 ESM 9 TSVAB
  • L - całkowita wysokość.
  • d - całkowita szerokość.
  • SW - rozmiar klucza
  • SW1 - rozmiar klucza nakrętki zaciskowej.

zaw-dwust-odc

Szybkozłączka z Zaworem Odcinającym

("obustronnie" - z Iglicą)

Informacje na temat 3 typów połączeń

("Z wolnym przelotem, jednostronnie i obustronnie odcinających")

dostępne w opisie kategorii głównej - "Szybkozłączki" tutaj.

ludecke-polska-certyfikat

Właściwości użytych materiałów i zastosowanie.

Gniazdo szybkozłączki grodziowej, obustronnie odcinające z króćcem i nakrętką kontrującą, wykonane z mosiądzu (MS 58), z elementami ze stali szlachetnej i uszczelnieniem z gumy nitrylowej (NBR).

Ogólne właściwości materiałów:

Mosiądz MS58 to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.

Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Stosowany zazwyczaj do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, ale również jest wykorzystywany do przesyłu nieagresywnych mediów gazowych, w tym powietrza pod ciśnieniem zawierającego tzw. "mgiełkę olejową" stosowaną w urządzeniach pneumatycznych.

Stal Szlachetna to grupa stopów żelaza, potocznie rozumianych również jako stal nierdzewna, odróżniająca się jednak od niej procesem wytapiania wyłącznie metodami charakteryzującymi się wysokim stopniem czystości dodatków. Stal ta charakteryzuje się bardzo dobrą odpornością na czynniki powodujące korozję, takie jak powietrze atmosferyczne, rozcieńczone kwasy, roztwory alkaliczne, słona woda morska czy chemikalia. Podobnie jak w przypadku stali nierdzewnej, podlega ona normalizacji. Najpopularniejsze są Europejska Norma 10088, Amerykańska Norma AISI czy popularna Niemiecka Norma DIN.

NBR zwany potocznie gumą olejoodporną jest kopolimerem butadienu i akrylonitrylu, procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -20°C do +70°C dla gorącej wody, czy nawet +164°C dla pary wodnej. Guma ta wykazuje odporność na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Świetnie pracuje w ścisku, przy dużych ciśnieniach. Guma ta wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane (np. benzen, tri), estry.

Zastosowanie

Szybkozłączki z serii ESM o rozmiarze DN 5 przeznaczone są przede wszystkim do transportu sprężonego powietrza w systemach pneumatycznych. Część TSFAB posiada z jednej strony gniazdo, a z drugiej króciec do węża. Zastosowanie w konstrukcji nakrętki kontrującej i gwintowania umożliwia montaż szybkozłączki w przygotowanych otworach w tablicach rozdzielczych, panelach i grodziach. Gniazdo to jest przeznaczone do połączenia z wtykiem wyposażonym w zawór odcinający, dzięki iglicy, która otworzy zawór wtyku. Zastosowanie tych szybkozłączy zapobiega wydostawaniu się medium w przypadku rozpięcia przewodu i nie wymaga dodatkowego zaworu zamykającego instalacje w celu jej rozpięcia. Odłączanie i wpinanie przewodów w tym systemie jest intuicyjnie proste i szybkie, możliwe do wykonania jedną ręką. Według poniższej instrukcji:

Instrukcja obsługi szybkozłączek
plug-play1 plug-play2 plug-play3
Krok 1. Wpięcie wtyku jednym ruchem do gniazda Krok 2. Dociśnięcie wtyku do gniazda i lekkie pociągnięcie za wtyk dla sprawdzenia połączenia. Otwiera to zawór znajdujący się w gnieździe złącza. Krok 3 Rozpięcie złącza, poprzez wepchnięcie wskazanego strzałką pierścienia, co spowoduje jednoczesne wypchnięcie wtyku z gniazda i zamknięcie zaworu jednostronnie zamykającego w gnieździe.

Szybkozłącza te znajdą zastosowanie w wielu gałęziach przemysłu, dla przykładu w robotyce i automatyce do sterowania urządzeniami, maszynami, liniami produkcyjnymi i narzędziami. Sprawdzają się również stosowane przy technologii pomiarowej. Nadają się do zasilania powietrzem narzędzi i urządzeń pneumatycznych. Seria ESM doskonale sprawdzi się również w warsztatach hobbystów, do zasilania skompresowanym powietrzem aerografów dla modelarzy czy artystów plastyków. Złącza mogą się również przydać w warsztatach samochodowych i blacharskich do obsługi narzędzi pneumatycznych. Na życzenie klienta, złącza te są dostępne z uszczelnieniem wykonanym z EPDM, FKM (Viton).


Dostępne warianty produktu:

Szybkozłączka Grodziowa z Króćcem - Obustronnie Odcinająca - MINI DN 5 - Typ ESM TSVAB - LUDECKE
nr artykułu
ESM 4 TSVAB
  • Ø węża
    4
  • DN
    5
  • SW
    14
  • SW1
    14
  • L [mm]
    60
  • D [mm]
    16
  • długość króćca
    17
  • gwint
    M 10x1
  • długość gwintu
    14
  • waga [g]
    40
Szybkozłączka Grodziowa z Króćcem - Obustronnie Odcinająca - MINI DN 5 - Typ ESM TSVAB - LUDECKE
nr artykułu
ESM 6 TSVAB
  • Ø węża
    6
  • DN
    5
  • SW
    17
  • SW1
    17
  • L [mm]
    60
  • D [mm]
    16
  • długość króćca
    17
  • gwint
    M 12x1
  • długość gwintu
    14
  • waga [g]
    45
Szybkozłączka Grodziowa z Króćcem - Obustronnie Odcinająca - MINI DN 5 - Typ ESM TSVAB - LUDECKE
nr artykułu
ESM 9 TSVAB
  • Ø węża
    9
  • DN
    5
  • SW
    17
  • SW1
    19
  • L [mm]
    60
  • D [mm]
    16
  • długość króćca
    17
  • gwint
    M 12x1
  • długość gwintu
    14
  • waga [g]
    47
