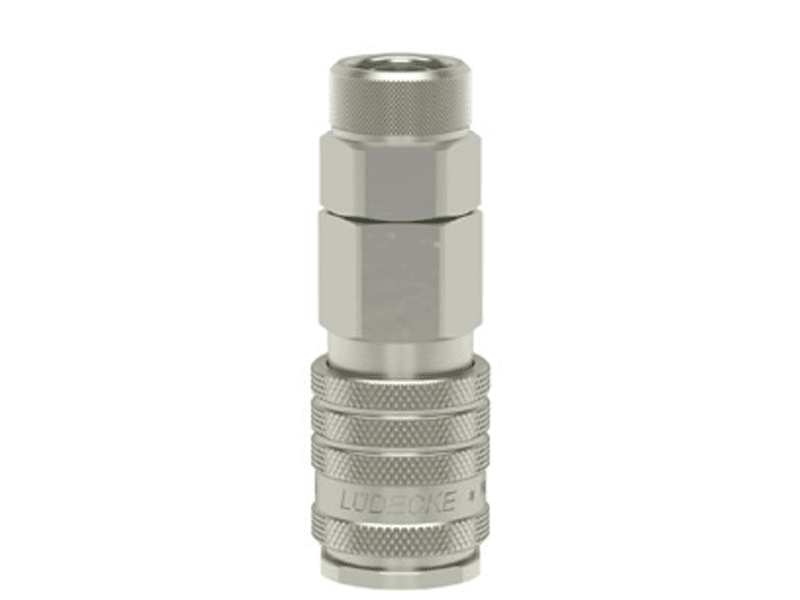

Szybkozłączka z Króćcem do Węża - z Nakrętką Zaciskową - Uniwersalna DN 7,8 - Typ ESI TQAB - Odpowiednik RECTUS - Typ 25/26 - LUDECKE
Szybkozłączka przemysłowa, uniwersalna DN 7,8, którą można obsługiwać jedna ręką, z zaworem odcinającym i iglicą do wtyków z zaworem (obustronnie odcinająca), do użytku bezpośrednio przy narzędziu. Szybkozłączkę uniwersalną DN 7,8 można łączyć z szybkozłączką typu ESA DN 5; ESO DN 5,5; ES DIN 7,2; ESPN DN 7,4 i wieloma innymi.
Czytaj więcej >>- Ciśnienie robocze [bar]: 35.
- Temperatura pracy [°C]: od -20 do +100.
- Materiał przyłącza, korpusu: mosiądz MS 58 niklowany.
- Materiał tulei odłączającej i wtyku: stal hartowana i niklowana.
- Materiał sprężyny, pierścienia ustalającego, kulek: stal szlachetna (1.4310, 14034)
- Medium: powietrze.
- Maksymalna przepustowość l/min: 670.
- Uszczelnienie: Perbunan NBR (inne materiały na zamówienie)
- Gwint: ISO 228, DIN EN 10226, powlekany.
- Odpowiednik: PARKER, RECTUS Typ 25/26, Cejn 320.
|
Ø węża |
DN |
L |
d |
SW |
SW1 |
waga [g] |
nr artykułu MS 58 |
| 5x8 | 7,8 | 64 | 24 | 19 | 14 | 110 | ESI 58 TQAB |
| 6x8 | 7,8 | 64 | 24 | 19 | 14 | 110 | ESI 6 TQAB |
| 6,5x10 | 7,8 | 69 | 24 | 19 | 17 | 126 | ESI 6510 TQAB |
| 8x10 | 7,8 | 69 | 24 | 19 | 19 | 134 | ESI 8 TQAB |
| 8x12 | 7,8 | 68 | 24 | 19 | 19 | 129 | ESI 812 TQAB |
| 9x13 | 7,8 | 70 | 24 | 19 | 19 | 130 | ESI 913 TQAB |
- L - całkowita wysokość
- d - całkowita szerokość
- SW - rozmiar klucza szybkozłączki
- SW1 - rozmiar klucza nakrętki zaciskowej
|
Szybkozłączka z Zaworem Odcinającym ("obustronnie" - z Iglicą) |
Informacje na temat 3 typów połączeń ("Z wolnym przelotem, jednostronnie i obustronnie odcinających") Gniazda szybkozłączek obustronnie odcinających można łączyć z wtykami z wolnym przelotem, ale wtyków obustronnie odcinających nie wolno łączyć z gniazdami jednostronnie odcinającymi. dostępne w opisie kategorii głównej - "Szybkozłączki" tutaj. |
Właściwości użytych materiałów i zastosowanie.
Gniazdo szybkozłączki obustronnie odcinającej z króćcem do węża i nakrętką zaciskową na wąż, wykonane z mosiądzu (MS 58) niklowanego, z elementami ze stali szlachetnej i uszczelnieniem z gumy nitrylowej (NBR).
Ogólne właściwości materiałów:
Mosiądz MS58 to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.
Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Stosowany zazwyczaj do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, ale również jest wykorzystywany do przesyłu nieagresywnych mediów gazowych, w tym powietrza pod ciśnieniem zawierającego tzw. "mgiełkę olejową" stosowaną w urządzeniach pneumatycznych.
Niklowanie powierzchni, w tym wypadku mosiądzu, stosuje się w celu zwiększenia odporności mechanicznej materiału oraz jego żywotności. Warstwa niklu powoduje, iż wyroby są trwalsze, mniej podatne na uszkodzenia mechaniczne, oraz kontakt z substancjami mogącymi powodować zgąbczenie mosiądzu (wypłukiwanie cynku ze stopu przy kontakcie z agresywnymi mediami utleniającymi, takimi jak chlor), co może osłabić wytrzymałość szybkozłączki np na ciśnienie.
Stal Szlachetna to grupa stopów żelaza, potocznie rozumianych również jako stal nierdzewna, odróżniająca się jednak od niej procesem wytapiania wyłącznie metodami charakteryzującymi się wysokim stopniem czystości dodatków. Stal ta charakteryzuje się bardzo dobrą odpornością na czynniki powodujące korozję, takie jak powietrze atmosferyczne, rozcieńczone kwasy, roztwory alkaliczne, słona woda morska czy chemikalia. Podobnie jak w przypadku stali nierdzewnej, podlega ona normalizacji. Najpopularniejsze są Europejska Norma 10088, Amerykańska Norma AISI czy popularna Niemiecka Norma DIN.
NBR zwany potocznie gumą olejoodporną jest kopolimerem butadienu i akrylonitrylu, procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -20°C do +70°C dla gorącej wody, czy nawet +164°C dla pary wodnej. Guma ta wykazuje odporność na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Świetnie pracuje w ścisku, przy dużych ciśnieniach. Guma ta wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane (np. benzen, tri), estry.
Zastosowanie
Szybkozłączki z serii ESI o rozmiarze DN 7,8 przeznaczone są przede wszystkim do transportu sprężonego powietrza w systemach pneumatycznych. Część TQAB posiada z jednej strony gniazdo, a z króciec do węża z nakrętką zaciskową. Gniazdo to jest przeznaczone do połączenia z wtykiem wyposażonym w zawór odcinający, dzięki iglicy, która otworzy zawór wtyku. Zastosowanie tych szybkozłączek zapobiega wydostawaniu się medium w przypadku rozpięcia przewodu i nie wymaga dodatkowego zaworu zamykającego instalacje w celu jej rozpięcia. Odłączanie i wpinanie przewodów w tym systemie jest intuicyjnie proste i szybkie, możliwe do wykonania jedną ręką. Według poniższej instrukcji:
| Instrukcja obsługi szybkozłączek | ||
 |
 |
 |
| Krok 1. Wpięcie wtyku jednym ruchem do gniazda | Krok 2. Dociśnięcie wtyku do gniazda i lekkie pociągnięcie za wtyk dla sprawdzenia połączenia. Otwiera to zawór znajdujący się w gnieździe złącza. | Krok 3 Rozpięcie złącza, poprzez wepchnięcie wskazanego strzałką pierścienia, co spowoduje jednoczesne wypchnięcie wtyku z gniazda i zamknięcie zaworu jednostronnie zamykającego w gnieździe. |
Szybkozłączki te znajdą zastosowanie w wielu gałęziach przemysłu, dla przykładu w robotyce i automatyce do sterowania urządzeniami, maszynami, liniami produkcyjnymi i narzędziami. Sprawdzają się również stosowane przy technologii pomiarowej. Nadają się do zasilania powietrzem narzędzi i urządzeń pneumatycznych, mogą być montowane bezpośrednio do narzędzi. Złącza mogą się również przydać w warsztatach samochodowych i blacharskich do obsługi narzędzi pneumatycznych. Szybkozłączki te można łączyć ze z szybkozłączkami typu ESA DN 5; ESO DN 5,5; ES DIN 7,2; ESPN DN 7,4 i wieloma innymi. Na życzenie klienta, złącza te są dostępne z uszczelnieniem wykonanym z EPDM, FKM (Viton).
Dostępne warianty produktu:
-
Ø węża5x8
-
DN7,8
-
L64
-
d24
-
SW19
-
SW114
-
waga [g]110
-
Ø węża6x8
-
DN7,8
-
L64
-
d24
-
SW19
-
SW114
-
waga [g]110
-
Ø węża6,5x10
-
DN7,8
-
L69
-
d24
-
SW19
-
SW117
-
waga [g]126
-
Ø węża8x10
-
DN7,8
-
L69
-
d24
-
SW19
-
SW119
-
waga [g]134
-
Ø węża8x12
-
DN7,8
-
L68
-
d24
-
SW19
-
SW119
-
waga [g]129
-
Ø węża9x13
-
DN7,8
-
L70
-
d24
-
SW19
-
SW119
-
waga [g]130
