Szybkozłączka z Króćcem do Węża - z Nakrętką Zaciskową i Sprężyną - Uniwersalna DN 7,8 - Typ ESI TQF - RECTUS - Typ 25/26 - LUDECKE

Szybkozłączka przemysłowa, uniwersalna DN 7,8, którą można obsługiwać jedna ręką, z zaworem odcinającym, do użytku bezpośrednio przy narzędziu. Szybkozłączkę uniwersalną DN 7,8 można łączyć z szybkozłączką typu ESA DN 5; ESO DN 5,5; ES DIN 7,2; ESPN DN 7,4 i wieloma innymi.

Czytaj więcej >>

  • Ciśnienie robocze [bar]: 35.
  • Temperatura pracy [°C]: od -20 do +100.
  • Materiał przyłącza, korpusu: mosiądz MS 58 niklowany.
  • Materiał tulei odłączającej i wtyku: stal hartowana i niklowana.
  • Materiał sprężyny, pierścienia ustalającego, kulek: stal szlachetna (1.4310, 14034)
  • Medium: powietrze.
  • Maksymalna przepustowość l/min: 2000.
  • Uszczelnienie: Perbunan NBR (inne materiały na zamówienie)
  • Gwint: ISO 228, DIN EN 10226,
  • Odpowiednik: PARKER, RECTUS Typ 25/26, Cejn 320.

Ø węża

DN

L

[mm]

D

[mm]

SW SW1

waga

[g]

nr

artykułu

5x8 7,8 150 24 19 14 124 ESI 58 TQF
6x8 7,8 150 24 19 14 123 ESI 6 TQF
6,5x10 7,8 170 24 19 17 152 ESI 6510 TQF
8x10 7,8 170 24 19 19 162 ESI 8 TQF
8x12 7,8 144 24 19 19 156 ESI 812 TQF
9x13 7,8 170 24 19 19 162 ESI 913 TQF
  • L - całkowita wysokość
  • D - całkowita szerokość
  • SW - rozmiar klucza szybkozłączki
  • SW1 - rozmiar klucza nakrętki zaciskowej

szybkozłączka, gniazdo (cz. żeńska) wtyk (cz. męska)

zaw-jedn-odc

Szybkozłączka z Zaworem Odcinającym

("jednostronnie")

Informacje na temat 3 typów połączeń

("Z wolnym przelotem, jednostronnie i obustronnie odcinających")

dostępne w opisie kategorii głównej - "Szybkozłączki" tutaj.

ludecke-polska-certyfikat

Właściwości użytych materiałów i zastosowanie.

Gniazdo szybkozłączki jednostronnie odcinającej z króćcem do węża, nakrętką zaciskową i spiralą ochronną na wąż, wykonane z mosiądzu (MS 58) niklowanego, z elementami ze stali szlachetnej i uszczelnieniem z gumy nitrylowej (NBR).

Ogólne właściwości materiałów:

Mosiądz MS58 to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.

Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Stosowany zazwyczaj do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, ale również jest wykorzystywany do przesyłu nieagresywnych mediów gazowych, w tym powietrza pod ciśnieniem zawierającego tzw. "mgiełkę olejową" stosowaną w urządzeniach pneumatycznych.

Niklowanie powierzchni, w tym wypadku mosiądzu, stosuje się w celu zwiększenia odporności mechanicznej materiału oraz jego żywotności. Warstwa niklu powoduje, iż wyroby są trwalsze, mniej podatne na uszkodzenia mechaniczne, oraz kontakt z substancjami mogącymi powodować zgąbczenie mosiądzu (wypłukiwanie cynku ze stopu przy kontakcie z agresywnymi mediami utleniającymi, takimi jak chlor), co może osłabić wytrzymałość szybkozłączki np na ciśnienie.

Stal Szlachetna to grupa stopów żelaza, potocznie rozumianych również jako stal nierdzewna, odróżniająca się jednak od niej procesem wytapiania wyłącznie metodami charakteryzującymi się wysokim stopniem czystości dodatków. Stal ta charakteryzuje się bardzo dobrą odpornością na czynniki powodujące korozję, takie jak powietrze atmosferyczne, rozcieńczone kwasy, roztwory alkaliczne, słona woda morska czy chemikalia. Podobnie jak w przypadku stali nierdzewnej, podlega ona normalizacji. Najpopularniejsze są Europejska Norma 10088, Amerykańska Norma AISI czy popularna Niemiecka Norma DIN.

NBR zwany potocznie gumą olejoodporną jest kopolimerem butadienu i akrylonitrylu, procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -20°C do +70°C dla gorącej wody, czy nawet +164°C dla pary wodnej. Guma ta wykazuje odporność na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Świetnie pracuje w ścisku, przy dużych ciśnieniach. Guma ta wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane (np. benzen, tri), estry.

Zastosowanie

Szybkozłączki z serii ESI o rozmiarze DN 7,8 przeznaczone są przede wszystkim do transportu sprężonego powietrza w systemach pneumatycznych. Część TQF posiada z jednej strony gniazdo, a z drugiej króciec do węża, nakrętka zaciskowa i spiralę ochronną na wąż. Złącze to jest jednocześnie zaworem jednostronnie odcinającym, co zapobiega wydostawaniu się medium w przypadku rozpięcia przewodu i nie wymaga dodatkowego zaworu zamykającego instalacje w celu jej rozpięcia. Odłączanie i wpinanie przewodów w tym systemie jest intuicyjnie proste i szybkie, możliwe do wykonania jedną ręką. Według poniższej instrukcji:

Instrukcja obsługi szybkozłączek
plug-play1 plug-play2 plug-play3
Krok 1. Wpięcie wtyku jednym ruchem do gniazda Krok 2. Dociśnięcie wtyku do gniazda i lekkie pociągnięcie za wtyk dla sprawdzenia połączenia. Otwiera to zawór znajdujący się w gnieździe złącza. Krok 3 Rozpięcie złącza, poprzez wepchnięcie wskazanego strzałką pierścienia, co spowoduje jednoczesne wypchnięcie wtyku z gniazda i zamknięcie zaworu jednostronnie zamykającego w gnieździe.

Szybkozłączki te znajdą zastosowanie w wielu gałęziach przemysłu, dla przykładu w robotyce i automatyce do sterowania urządzeniami, maszynami, liniami produkcyjnymi i narzędziami. Sprawdzają się również stosowane przy technologii pomiarowej. Nadają się do zasilania powietrzem narzędzi i urządzeń pneumatycznych, mogą być montowane bezpośrednio do narzędzi. Złącza mogą się również przydać w warsztatach samochodowych i blacharskich do obsługi narzędzi pneumatycznych. Szybkozłączki te można łączyć ze z szybkozłączkami typu ESA DN 5; ESO DN 5,5; ES DIN 7,2; ESPN DN 7,4 i wieloma innymi. Na życzenie klienta, złącza te są dostępne z uszczelnieniem wykonanym z EPDM, FKM (Viton).


Dostępne warianty produktu:

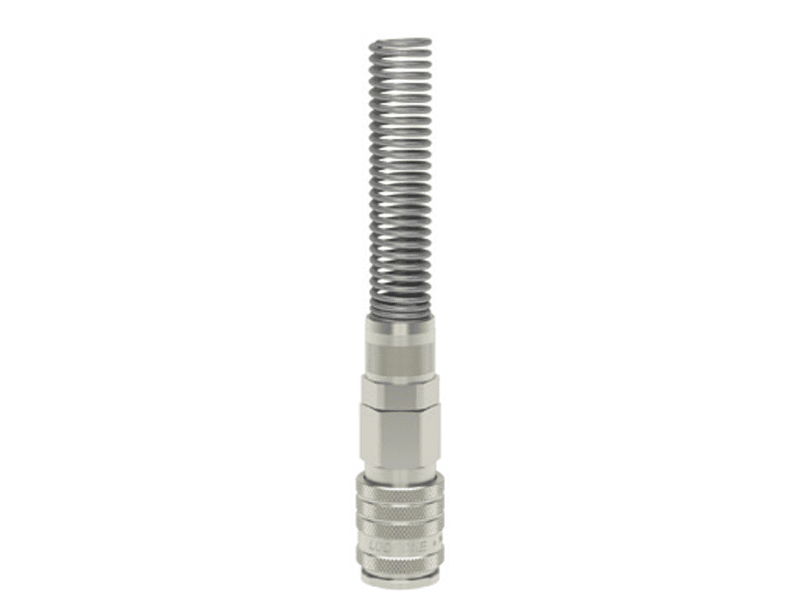

Szybkozłączka z Króćcem do Węża - z Nakrętką Zaciskową i Sprężyną - Uniwersalna DN 7,8 - Typ ESI TQF - RECTUS - Typ 25/26 - LUDECKE
nr artykułu
ESI 58 TQF
  • Ø węża
    5x8
  • DN
    7,8
  • L [mm]
    150
  • D [mm]
    24
  • SW
    19
  • SW1
    14
  • waga [g]
    124
Szybkozłączka z Króćcem do Węża - z Nakrętką Zaciskową i Sprężyną - Uniwersalna DN 7,8 - Typ ESI TQF - RECTUS - Typ 25/26 - LUDECKE
nr artykułu
ESI 6 TQF
  • Ø węża
    6x8
  • DN
    7,8
  • L [mm]
    150
  • D [mm]
    24
  • SW
    19
  • SW1
    14
  • waga [g]
    123
Szybkozłączka z Króćcem do Węża - z Nakrętką Zaciskową i Sprężyną - Uniwersalna DN 7,8 - Typ ESI TQF - RECTUS - Typ 25/26 - LUDECKE
nr artykułu
ESI 6510 TQF
  • Ø węża
    6,5x10
  • DN
    7,8
  • L [mm]
    170
  • D [mm]
    24
  • SW
    19
  • SW1
    17
  • waga [g]
    152
Szybkozłączka z Króćcem do Węża - z Nakrętką Zaciskową i Sprężyną - Uniwersalna DN 7,8 - Typ ESI TQF - RECTUS - Typ 25/26 - LUDECKE
nr artykułu
ESI 8 TQF
  • Ø węża
    8x10
  • DN
    7,8
  • L [mm]
    170
  • D [mm]
    24
  • SW
    19
  • SW1
    19
  • waga [g]
    162
Szybkozłączka z Króćcem do Węża - z Nakrętką Zaciskową i Sprężyną - Uniwersalna DN 7,8 - Typ ESI TQF - RECTUS - Typ 25/26 - LUDECKE
nr artykułu
ESI 812 TQF
  • Ø węża
    8x12
  • DN
    7,8
  • L [mm]
    144
  • D [mm]
    24
  • SW
    19
  • SW1
    19
  • waga [g]
    156
Szybkozłączka z Króćcem do Węża - z Nakrętką Zaciskową i Sprężyną - Uniwersalna DN 7,8 - Typ ESI TQF - RECTUS - Typ 25/26 - LUDECKE
nr artykułu
ESI 913 TQF
  • Ø węża
    9x13
  • DN
    7,8
  • L [mm]
    170
  • D [mm]
    24
  • SW
    19
  • SW1
    19
  • waga [g]
    162
