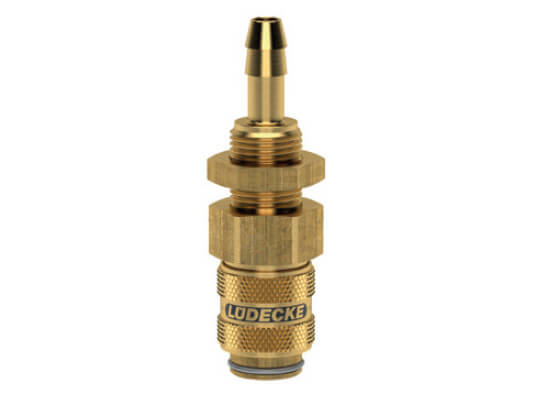

Szybkozłączka z Króćcem do Węża - z Nakrętką Kontrującą - MINI DN 5 - Typ ESMLA TSV - Obustronnie Odcinająca - bezwyciekowa - LUDECKE
Gniazdo szybkozłączki o solidnej konstrukcji z króćcem do węża, nakrętką kontrującą, optymalnym uszczelnieniem, dające się obsługiwać jedną ręką. Stosowana do montażu w tablicach rozdzielczych, czy grodziach. Wykonanie korpusu z mosiądzu niklowanego. Stosowane m.in. w przemyśle precyzyjnym, elektronicznym, informatycznym, energetycznym, automatyce etc. do regulacji temperatury i chłodzenia. Obsługa intuicyjna jedną ręką.
Czytaj więcej >>- Ciśnienie robocze [bar]: 8.
- Temperatura pracy [°C]: od -20 do +100.
- Materiał przyłącza, korpusu zaworu: mosiądz MS 58.
- Materiał tulei odłączającej: mosiądz MS 58.
- Materiał sprężyny, pierścienia ustalającego, kulek: stal szlachetna.
- Uszczelnienie: Perbunan NBR.
- Gwint: ISO 228.
|
Ø węża [mm] |
DN | SW1 | SW2 |
l [mm] |
d |
długość króćca [mm] |
gwint |
długość gwintu |
waga [g] |
nr artykułu MS 58 |
| 4 | 5 | 14 | 14 | 60 | 16,5 | 17 | M 10 x 1 | 14 | 40 | ESMLA 4 TSV |
| 6 | 5 | 17 | 17 | 60 | 16,5 | 17 | M 12 x 1 | 14 | 45 | ESMLA 6 TSV |
| 9 | 5 | 17 | 19 | 60 | 16,5 | 17 | M 12 x 1 | 14 | 47 | ESMLA 9 TSV |
Właściwości użytych materiałów i zastosowanie.
Gniazdo szybkozłącza z króćcem i nakrętką kontrującą, wykonane z mosiądzu (MS 58), z elementami ze stali szlachetnej i uszczelnieniem z gumy nitrylowej (NBR).
Ogólne właściwości materiałów:
Mosiądz MS58 to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.
Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Stosowany zazwyczaj do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, ale również jest wykorzystywany do przesyłu nieagresywnych mediów gazowych, w tym powietrza pod ciśnieniem zawierającego tzw. "mgiełkę olejową" stosowaną w urządzeniach pneumatycznych.
Stal Szlachetna to grupa stopów żelaza, potocznie rozumianych również jako stal nierdzewna, odróżniająca się jednak od niej procesem wytapiania wyłącznie metodami charakteryzującymi się wysokim stopniem czystości dodatków. Stal ta charakteryzuje się bardzo dobrą odpornością na czynniki powodujące korozję, takie jak powietrze atmosferyczne, rozcieńczone kwasy, roztwory alkaliczne, słona woda morska czy chemikalia. Podobnie jak w przypadku stali nierdzewnej, podlega ona normalizacji. Najpopularniejsze są Europejska Norma 10088, Amerykańska Norma AISI czy popularna Niemiecka Norma DIN.
NBR zwany potocznie gumą olejoodporną jest kopolimerem butadienu i akrylonitrylu, procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -20°C do +70°C dla gorącej wody, czy nawet +164°C dla pary wodnej. Guma ta wykazuje odporność na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Świetnie pracuje w ścisku, przy dużych ciśnieniach. Guma ta wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane (np. benzen, tri), estry.
Zastosowanie
Szybkozłączki z serii ESMLA o rozmiarze DN 5 przeznaczone są przede wszystkim do transportu sprężonego powietrza w systemach pneumatycznych. Część TSV posiada z jednej strony gniazdo, a z drugiej króciec na wąż z nakrętką kontrującą. Takie rozwiązanie umożliwia montaż szybkozłączki na tablicach rozdzielczych, grodziach lub podobnych rozwiązaniach. Gniazdo to jest przeznaczone do połączenia z wtykiem wyposażonym w zawór odcinający, dzięki iglicy, która otworzy zawór wtyku. Szybkozłącza te charakteryzuje brak przestrzeni wewnątrz szybkozłączki w trakcie połączenia, w której pozostaje ciekłe medium. Dzięki tej budowie nie ma możliwości utworzenia się kropli cieczy, przy rozpinaniu złącza. Minimalna ilość medium, utworzy bardzo cienką warstwę na wtyku, w postaci "filmu", jednak cieczy jest zbyt mało aby utworzyła się kropla, a co za tym idzie wyciek.
|
szybkozłączka, gniazdo (cz. żeńska) →← wtyk (cz. męska)
Szybkozłączka suchoodcinająca / niekapiąca ("obustronnie odcinająca") |
Wszystkie szybkozłączki w grupie "Suchoodcinające/niekapiące", posiadają zawory zarówno w częściach żeńskich i męskich. Szybkozłącza te charakteryzuje brak przestrzeni wewnątrz szybkozłączki w trakcie połączenia, w której pozostaje ciekłe medium. Dzięki tej budowie nie ma możliwości utworzenia się kropli cieczy, przy rozpinaniu złącza. Minimalna ilość medium, utworzy bardzo cienką warstwę na wtyku, w postaci "filmu", jednak cieczy jest zbyt mało aby utworzyła się kropla, a co za tym idzie wyciek. |
Zastosowanie tych szybkozłączek zapobiega wydostawaniu się medium w przypadku rozpięcia przewodu i nie wymaga dodatkowego zaworu zamykającego instalacje w celu jej rozpięcia. Odłączanie i wpinanie przewodów w tym systemie jest intuicyjnie proste i szybkie, możliwe do wykonania jedną ręką. Według poniższej instrukcji:
| Instrukcja obsługi szybkozłączek | ||
 |
 |
 |
| Krok 1. Wpięcie wtyku jednym ruchem do gniazda | Krok 2. Dociśnięcie wtyku do gniazda i lekkie pociągnięcie za wtyk dla sprawdzenia połączenia. Otwiera to zawór znajdujący się w gnieździe złącza. | Krok 3 Rozpięcie złącza, poprzez wepchnięcie wskazanego strzałką pierścienia, co spowoduje jednoczesne wypchnięcie wtyku z gniazda i zamknięcie zaworu jednostronnie zamykającego w gnieździe. |
Szybkozłącza znajdują zastosowanie wszędzie tam gdzie konieczne jest utrzymanie otoczenia przewodów i ich połączeń w higienicznej, suchej bądź sterylnej czystości, oraz tam gdzie medium ze względu na swoje właściwości, nie może się wydostawać poza instalacje. Przykładem takiego zastosowanie jest chłodzenie cieczą przemysłowych systemów informatycznych, takich jak serwerownie. Systemy komputerowe, działające pod napięciem elektrycznym wytwarzają podczas pracy ogromne ilości ciepła, które najlepiej schładzać cieczą (np. wodą). W takich systemach, nie może dochodzić do jakichkolwiek wycieków płynów, bo spowodowałoby to nieodwracalne uszkodzenie serwerów. Jednocześnie konserwacja i wymiana systemów chłodzenia, nie może narażać urządzeń na zanieczyszczenie płynem chłodzącym.
Dzięki temu, iż szybkozłącza nie tworzą jakichkolwiek wycieków podczas obsługi, znajdą również zastosowanie w przemyśle elektronicznym, farmaceutycznym, chemicznym, telekomunikacji, w energetycznym, automatyce, cybernetyce i wielu innych gałęziach przemysłu przy chłodzeniu urządzeń pod napięciem.
Szybkozłączki te dzięki zastosowaniu odpowiednich uszczelek i materiałów, mogą transportować różne media chłodzące, zarówno gorącą jak i zimną wodę, olej czy specjalne płyny chłodzące. Jeżeli do regulacji temperatury stosujemy, bardziej wymagające media, które mogą zawierać agresywne dla Perbunanu substancje, możemy zastosować uszczelki z innych materiałów (EPDM, FKM).
Dostępne warianty produktu:
-
Ø węża [mm]4
-
DN5
-
SW114
-
SW214
-
L [mm]60
-
d16,5
-
długość króćca [mm]17
-
gwintM 10 x 1
-
długość gwintu14
-
waga [g]40
-
Ø węża [mm]6
-
DN5
-
SW117
-
SW217
-
L [mm]60
-
d16,5
-
długość króćca [mm]17
-
gwintM 12 x 1
-
długość gwintu14
-
waga [g]45
-
Ø węża [mm]9
-
DN5
-
SW117
-
SW219
-
L [mm]60
-
d16,5
-
długość króćca [mm]17
-
gwintM 12 x 1
-
długość gwintu14
-
waga [g]47
