Szybkozłączka Grodziowa z Króćcem do Węża - STANDARD DN 7,2 - Typ ES TSV - Odpowiednik RECTUS - Typ 25/26 - LUDECKE

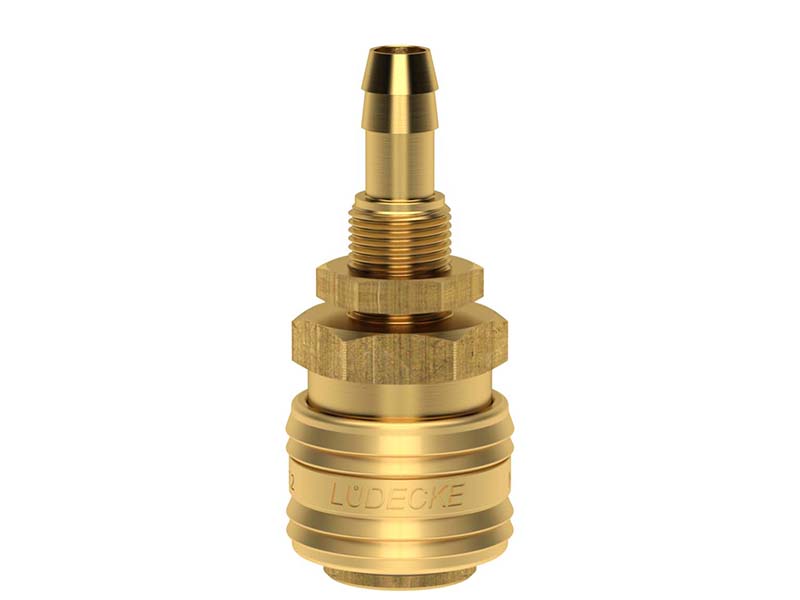

Gniazdo szybkozłączki grodziowej o solidnej konstrukcji z króćcem do węża, nakrętką kontrującą i optymalnym uszczelnieniem, z zaworem jednostronnie odcinającym i optymalnym uszczelnieniem, dająca się obsługiwać jedną ręką. Wykonanie korpusu z mosiądzu gładkiego. Kompatybilne z szybkozłączkami PARKER, RECTUS Seria 25/26. CEJN 320. Przeznaczona do obsługi urządzeń pneumatycznych i przesyłu powietrza. Dzięki nakrętce kontrującej stosowana do montażu na tablicach rozdzielczych, panelach, grodziach.
Czytaj więcej >>- Ciśnienie robocze [bar]: 35.
- Temperatura pracy [°C]: od -20 do +100.
- Materiał przyłącza, korpusu zaworu, zaworu, tulei odłączającej: mosiądz MS 58 gładki
- Materiał sprężyny, pierścienia ustalającego, kulek: stal szlachetna DIN 1.4310
- Kołki: stal nierdzewna 1.4305
- Medium: powietrze i inne media.
- Maksymalna przepustowość l/min: 1100.
- Uszczelnienie: Perbunan NBR. (inne materiały na zamówienie - EPDM-FKM)
- Odpowiednik: PARKER,RECTUS Typ 25/26, Cejn 320.
|
Ø węża |
DN | SW1 |
L |
d |
długość króćca [mm] |
gwint |
długość gwintu |
SW2 |
waga [g] |
nr artykułu |
| 6 | 7,2 | 22 | 62 | 27 | 17 | M 12x1 | 14 | 17 | 87 | ES 6 TSV |
| 8 | 7,2 | 22 | 62 | 27 | 17 | M 12x1 | 14 | 17 | 88 | ES 8 TSV |
| 10 | 7,2 | 22 | 70 | 27 | 25 | M 14x1 | 14 | 17 | 90 | ES 10 TSV |
- l - całkowita wysokość.
- d - całkowita szerokość
- SW1 - rozmiar klucza szybkozłączki
- SW2 - rozmiar klucza nakrętki kontrującej.
|
szybkozłączka, gniazdo (cz. żeńska) wtyk (cz. męska)
Szybkozłączka z Zaworem Odcinającym ("jednostronnie") |
Informacje na temat 3 typów połączeń ("Z wolnym przelotem, jednostronnie i obustronnie odcinających") dostępne w opisie kategorii głównej - "Szybkozłączki" tutaj. |
Właściwości użytych materiałów i zastosowanie.
Gniazdo szybkozłączki jednostronnie odcinającej z króćcem do węża i nakrętką kontrującą wykonane z mosiądzu (MS 58), z elementami ze stali szlachetnej i uszczelnieniem z gumy nitrylowej (NBR).
Ogólne właściwości materiałów:
Mosiądz MS58 to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.
Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Stosowany zazwyczaj do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, ale również jest wykorzystywany do przesyłu nieagresywnych mediów gazowych, w tym powietrza pod ciśnieniem zawierającego tzw. "mgiełkę olejową" stosowaną w urządzeniach pneumatycznych.
Stal Szlachetna to grupa stopów żelaza, potocznie rozumianych również jako stal nierdzewna, odróżniająca się jednak od niej procesem wytapiania wyłącznie metodami charakteryzującymi się wysokim stopniem czystości dodatków. Stal ta charakteryzuje się bardzo dobrą odpornością na czynniki powodujące korozję, takie jak powietrze atmosferyczne, rozcieńczone kwasy, roztwory alkaliczne, słona woda morska czy chemikalia. Podobnie jak w przypadku stali nierdzewnej, podlega ona normalizacji. Najpopularniejsze są Europejska Norma 10088, Amerykańska Norma AISI czy popularna Niemiecka Norma DIN.
NBR zwany potocznie gumą olejoodporną jest kopolimerem butadienu i akrylonitrylu, procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -20°C do +70°C dla gorącej wody, czy nawet +164°C dla pary wodnej. Guma ta wykazuje odporność na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Świetnie pracuje w ścisku, przy dużych ciśnieniach. Guma ta wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane (np. benzen, tri), estry.
Zastosowanie
Szybkozłączki z serii ES o rozmiarze STANDARD DN 7,2 przeznaczone są przede wszystkim do transportu sprężonego powietrza w systemach pneumatycznych. Część TSV posiada z jednej strony gniazdo, a z drugiej króciec do węża, oraz gwint z nakrętką kontrującą. Umożliwia to montaż gniazda w specjalnych otworach w tablicach rozdzielczych, panelach czy grodziach. Złącze to jest jednocześnie zaworem jednostronnie odcinającym, co zapobiega wydostawaniu się medium w przypadku rozpięcia przewodu i nie wymaga dodatkowego zaworu zamykającego instalacje w celu jej rozpięcia. Odłączanie i wpinanie przewodów w tym systemie jest intuicyjnie proste i szybkie, możliwe do wykonania jedną ręką. Według poniższej instrukcji:
| Instrukcja obsługi szybkozłączek | ||
 |
 |
 |
| Krok 1. Wpięcie wtyku jednym ruchem do gniazda | Krok 2. Dociśnięcie wtyku do gniazda i lekkie pociągnięcie za wtyk dla sprawdzenia połączenia. Otwiera to zawór znajdujący się w gnieździe złącza. | Krok 3 Rozpięcie złącza, poprzez wepchnięcie wskazanego strzałką pierścienia, co spowoduje jednoczesne wypchnięcie wtyku z gniazda i zamknięcie zaworu jednostronnie zamykającego w gnieździe. |
Szybkozłącza te znajdą zastosowanie w wielu gałęziach przemysłu, dla przykładu w robotyce i automatyce do sterowania urządzeniami, maszynami, liniami produkcyjnymi i narzędziami. Sprawdzają się również stosowane przy technologii pomiarowej. Nadają się do zasilania powietrzem narzędzi i urządzeń pneumatycznych. Złącza mogą się również przydać w warsztatach samochodowych i blacharskich do obsługi narzędzi pneumatycznych. Na życzenie klienta, złącza te są dostępne z uszczelnieniem wykonanym z EPDM, FKM (Viton).
Dostępne warianty produktu:
-
Ø węża6
-
DN7,2
-
SW122
-
L62
-
d27
-
długość króćca [mm]17
-
gwintM 12x1
-
długość gwintu14
-
SW217
-
waga [g]87
-
Ø węża8
-
DN7,2
-
SW122
-
L62
-
d27
-
długość króćca [mm]17
-
gwintM 12x1
-
długość gwintu14
-
SW217
-
waga [g]88
-
Ø węża10
-
DN7,2
-
SW122
-
L70
-
d27
-
długość króćca [mm]25
-
gwintM 14x1
-
długość gwintu14
-
SW217
-
waga [g]90
