Szybkozłączka z Króćcem do Węża, Nakrętką Zaciskową i Spiralą Ochronną - z Zaworem Odcinającym - STANDARD DN 7,2 - Typ ES TQFAB - LUDECKE

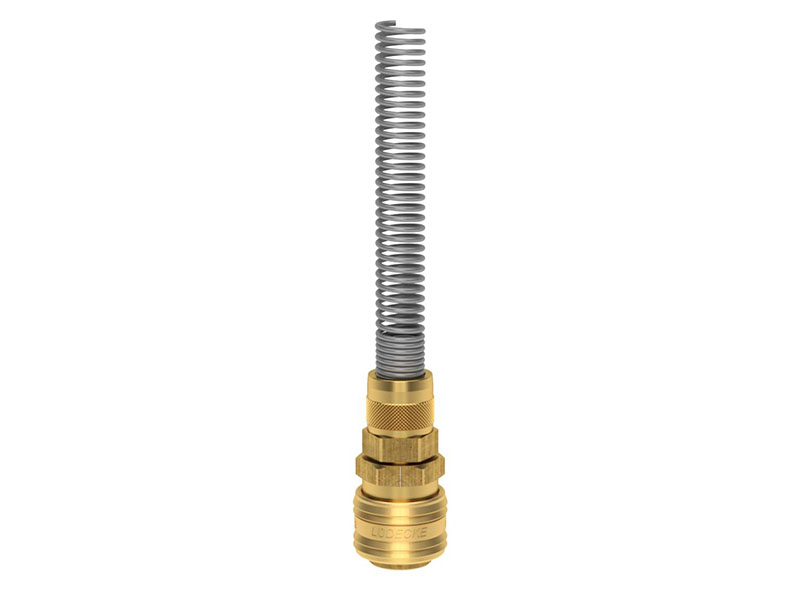

Gniazdo szybkozłączki o solidnej konstrukcji z króćcem do węża, nakrętką zaciskową i spiralą ochronną na wąż, optymalnym uszczelnieniem, dające się obsługiwać jedną ręką. Wykonanie korpusu z mosiądzu gładkiego. Kompatybilne z szybkozłączami PARKER i RECTUS Seria 21. Stosowane do obsługi montażu instalacji pneumatycznych i do przesyłu powietrza. Szybkozłączki z zaworem odcinającym. Szybkozłączki przeznaczone do stosowania z wtykami z zaworem odcinającym.

Czytaj więcej >>

  • Ciśnienie robocze [bar]: 35.
  • Temperatura pracy [°C]: od -20 do +100.
  • Materiał przyłącza, korpusu zaworu, zaworu, tulei odłączającej: mosiądz MS 58 gładki
  • Materiał sprężyny, pierścienia ustalającego, kulek: stal szlachetna DIN 1.4310
  • Medium: powietrze i inne media.
  • Maksymalna przepustowość l/min: 630.
  • Uszczelnienie: Perbunan NBR. (inne materiały na zamówienie - EPDM-FKM)
  • Gwint: ISO 228
  • Odpowiednik: PARKER,RECTUS Typ 25/26, Cejn 320.

Ø węża

DN

L

[mm]

D

[mm]

SW

SW1

waga

[g]

nr artykułu

4x6 7,2 125 27 22 12 85 ES 4 TQFAB
5x8 7,2 130 27 22 14 88 ES 58 TQFAB
6x8 7,2 130 27 22 14 90 ES 6 TQFAB
6,5x10 7,2 130 27 22 17 95 ES 6510 TQFAB
8x10 7,2 136 27 22 19 120 ES 8 TQFAB
8x12 7,2 140 27 22 19 130 ES 812 TQFAB
9x12 7,2 126 27 22 19 141 ES 9 TQFAB
  • L - całkowita wysokość
  • D - całkowita szerokość
  • SW - rozmiar klucza szybkozłączki
  • SW1 - rozmiar klucza nakrętki zaciskowej

zaw-dwust-odc

Szybkozłączka z Zaworem Odcinającym

("obustronnie" - z Iglicą)

Informacje na temat 3 typów połączeń

("Z wolnym przelotem, jednostronnie i obustronnie odcinających")

dostępne w opisie kategorii głównej - "Szybkozłączki" tutaj.

ludecke-polska-certyfikat

Właściwości użytych materiałów i zastosowanie.

Gniazdo szybkozłączki z króćcem do węża, z nakrętką zaciskową i spiralą ochronną na wąż, wykonane z mosiądzu (MS 58), z elementami ze stali szlachetnej i uszczelnieniem z gumy nitrylowej (NBR).

Ogólne właściwości materiałów:

Mosiądz MS58 to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.

Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Stosowany zazwyczaj do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, ale również jest wykorzystywany do przesyłu nieagresywnych mediów gazowych, w tym powietrza pod ciśnieniem zawierającego tzw. "mgiełkę olejową" stosowaną w urządzeniach pneumatycznych.

Stal Szlachetna to grupa stopów żelaza, potocznie rozumianych również jako stal nierdzewna, odróżniająca się jednak od niej procesem wytapiania wyłącznie metodami charakteryzującymi się wysokim stopniem czystości dodatków. Stal ta charakteryzuje się bardzo dobrą odpornością na czynniki powodujące korozję, takie jak powietrze atmosferyczne, rozcieńczone kwasy, roztwory alkaliczne, słona woda morska czy chemikalia. Podobnie jak w przypadku stali nierdzewnej, podlega ona normalizacji. Najpopularniejsze są Europejska Norma 10088, Amerykańska Norma AISI czy popularna Niemiecka Norma DIN.

NBR zwany potocznie gumą olejoodporną jest kopolimerem butadienu i akrylonitrylu, procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -20°C do +70°C dla gorącej wody, czy nawet +164°C dla pary wodnej. Guma ta wykazuje odporność na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Świetnie pracuje w ścisku, przy dużych ciśnieniach. Guma ta wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane (np. benzen, tri), estry.

Zastosowanie

Szybkozłączki z serii ES o rozmiarze DN 7,2 przeznaczone są przede wszystkim do transportu sprężonego powietrza w systemach pneumatycznych. Część TQFAB posiada z jednej strony gniazdo szybkozłączki, a z drugiej króciec do węża oraz nakrętkę zaciskową i spiralę ochronną na wąż. Gniazdo to jest przeznaczone do połączenia z wtykiem wyposażonym w zawór odcinający, dzięki iglicy, która otworzy zawór wtyku. Zastosowanie tych szybkozłączek zapobiega wydostawaniu się medium w przypadku rozpięcia przewodu i nie wymaga dodatkowego zaworu zamykającego instalacje w celu jej rozpięcia. Odłączanie i wpinanie przewodów w tym systemie jest intuicyjnie proste i szybkie, możliwe do wykonania jedną ręką. Według poniższej instrukcji:

Instrukcja obsługi szybkozłączek
plug-play1 plug-play2 plug-play3
Krok 1. Wpięcie wtyku jednym ruchem do gniazda Krok 2. Dociśnięcie wtyku do gniazda i lekkie pociągnięcie za wtyk dla sprawdzenia połączenia. Otwiera to zawór znajdujący się w gnieździe złącza. Krok 3 Rozpięcie złącza, poprzez wepchnięcie wskazanego strzałką pierścienia, co spowoduje jednoczesne wypchnięcie wtyku z gniazda i zamknięcie zaworu jednostronnie zamykającego w gnieździe.

Szybkozłączki te znajdą zastosowanie w wielu gałęziach przemysłu, dla przykładu w robotyce i automatyce do sterowania urządzeniami, maszynami, liniami produkcyjnymi i narzędziami. Sprawdzają się również stosowane przy technologii pomiarowej. Nadają się do zasilania powietrzem narzędzi i urządzeń pneumatycznych. Seria ES doskonale sprawdzi się również w warsztatach hobbystów, do zasilania skompresowanym powietrzem aerografów dla modelarzy czy artystów plastyków. Złącza mogą się również przydać w warsztatach samochodowych i blacharskich do obsługi narzędzi pneumatycznych. Na życzenie klienta, złącza te są dostępne z uszczelnieniem wykonanym z EPDM, FKM (Viton).


Dostępne warianty produktu:

Szybkozłączka z Króćcem do Węża, Nakrętką Zaciskową i Spiralą Ochronną - z Zaworem Odcinającym - STANDARD DN 7,2 - Typ ES TQFAB - LUDECKE
nr artykułu
ES 4 TQFAB
  • Ø węża
    4x6
  • DN
    7,2
  • L [mm]
    125
  • D [mm]
    27
  • SW
    22
  • SW1
    12
  • waga [g]
    85
Szybkozłączka z Króćcem do Węża, Nakrętką Zaciskową i Spiralą Ochronną - z Zaworem Odcinającym - STANDARD DN 7,2 - Typ ES TQFAB - LUDECKE
nr artykułu
ES 58 TQFAB
  • Ø węża
    5x8
  • DN
    7,2
  • L [mm]
    130
  • D [mm]
    27
  • SW
    22
  • SW1
    14
  • waga [g]
    88
Szybkozłączka z Króćcem do Węża, Nakrętką Zaciskową i Spiralą Ochronną - z Zaworem Odcinającym - STANDARD DN 7,2 - Typ ES TQFAB - LUDECKE
nr artykułu
ES 6 TQFAB
  • Ø węża
    6x8
  • DN
    7,2
  • L [mm]
    130
  • D [mm]
    27
  • SW
    22
  • SW1
    14
  • waga [g]
    90
Szybkozłączka z Króćcem do Węża, Nakrętką Zaciskową i Spiralą Ochronną - z Zaworem Odcinającym - STANDARD DN 7,2 - Typ ES TQFAB - LUDECKE
nr artykułu
ES 6510 TQFAB
  • Ø węża
    6,5x10
  • DN
    7,2
  • L [mm]
    130
  • D [mm]
    27
  • SW
    22
  • SW1
    17
  • waga [g]
    95
Szybkozłączka z Króćcem do Węża, Nakrętką Zaciskową i Spiralą Ochronną - z Zaworem Odcinającym - STANDARD DN 7,2 - Typ ES TQFAB - LUDECKE
nr artykułu
ES 8 TQFAB
  • Ø węża
    8x10
  • DN
    7,2
  • L [mm]
    136
  • D [mm]
    27
  • SW
    22
  • SW1
    19
  • waga [g]
    120
Szybkozłączka z Króćcem do Węża, Nakrętką Zaciskową i Spiralą Ochronną - z Zaworem Odcinającym - STANDARD DN 7,2 - Typ ES TQFAB - LUDECKE
nr artykułu
ES 812 TQFAB
  • Ø węża
    8x12
  • DN
    7,2
  • L [mm]
    140
  • D [mm]
    27
  • SW
    22
  • SW1
    19
  • waga [g]
    130
Szybkozłączka z Króćcem do Węża, Nakrętką Zaciskową i Spiralą Ochronną - z Zaworem Odcinającym - STANDARD DN 7,2 - Typ ES TQFAB - LUDECKE
nr artykułu
ES 9 TQFAB
  • Ø węża
    9x12
  • DN
    7,2
  • L [mm]
    126
  • D [mm]
    27
  • SW
    22
  • SW1
    19
  • waga [g]
    141
