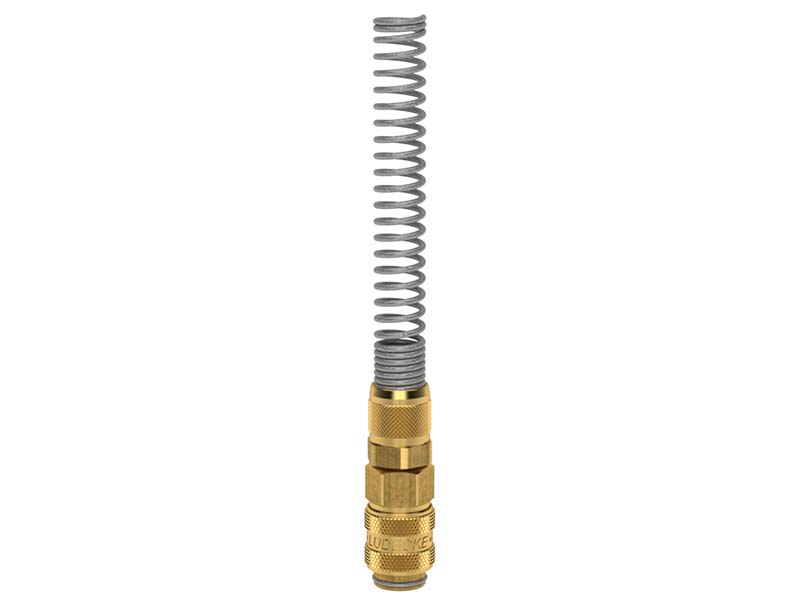

Szybkozłączka z Króćcem do Węża - Nakrętką Zaciskową i Sprężyną MINI DN 5 - Seria ESM Typ TQFO - Odp. PARKER / RECTUS 21 - LUDECKE

Szybkozłączki o solidnej konstrukcji z króćcem do węża, nakrętką zaciskową, sprężyną ochronną na wąż, z wolnym przelotem i optymalnym uszczelnieniem, dające się obsługiwać jedną ręką. Wykonanie korpusu z mosiądzu gładkiego. Kompatybilne z szybkozłączami PARKER i RECTUS Seria 20. Montaż węża bez użycia obejmy zaciskowej. Przeznaczone do pracy z urządzeniami pneumatycznymi i do przesyłu powietrza.

Czytaj więcej >>

  • Ciśnienie robocze [bar]: 35.
  • Temperatura pracy [°C]: od -20 do +100.
  • Materiał Korpusu, tulei: mosiądz MS 58 gładki
  • Materiał Sprężyny, pierścienia ustalający: stal szlachetna DIN 1.4310
  • Materiał Kulki: stal szlachetna DIN 1.3541
  • Materiał sprężyny ochronnej na wąż: stal ocynkowana
  • Medium: powietrze.
  • Maksymalna przepustowość l/min: 620.
  • Uszczelnienie: Perbunan NBR (inne materiały na zamówienie: EPDM, FKM).
  • Odpowiednik: PARKER, RECTUS 21.

Ø węża

DN SW

l

d

waga

[g]

nr artykułu

3x5 5 14 120 16 39 ESM 35 TQFO
4x6 5 14 120 16 39 ESM 4 TQFO
6x8 5 14 130 16 44 ESM 6 TQFO
  • l - całkowita wysokość
  • d - całkowita szerokość
  • SW - rozmiar klucza

szybkozłączka, gniazdo (cz. żeńska) wtyk (cz. męska)

zaw-wolny-przel

Szybkozłączka z Wolnym Przelotem

(bez zaworu)

Informacje na temat 3 typów połączeń

("Z wolnym przelotem, jednostronnie i obustronnie odcinających")

dostępne w opisie kategorii głównej - "Szybkozłączki" tutaj.

ludecke-polska-certyfikat

Właściwości użytych materiałów i zastosowanie.

Gniazdo szybkozłącza wolny przelot z króćcem i nakrętką zaciskową, sprężyną ochronną na wąż, wykonane z mosiądzu (MS 58), z elementami ze stali szlachetnej i uszczelnieniem z gumy nitrylowej (NBR).

Ogólne właściwości materiałów:

Mosiądz MS58 to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.

Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Stosowany zazwyczaj do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, ale również jest wykorzystywany do przesyłu nieagresywnych mediów gazowych, w tym powietrza pod ciśnieniem zawierającego tzw. "mgiełkę olejową" stosowaną w urządzeniach pneumatycznych.

Stal Szlachetna to grupa stopów żelaza, potocznie rozumianych również jako stal nierdzewna, odróżniająca się jednak od niej procesem wytapiania wyłącznie metodami charakteryzującymi się wysokim stopniem czystości dodatków. Stal ta charakteryzuje się bardzo dobrą odpornością na czynniki powodujące korozję, takie jak powietrze atmosferyczne, rozcieńczone kwasy, roztwory alkaliczne, słona woda morska czy chemikalia. Podobnie jak w przypadku stali nierdzewnej, podlega ona normalizacji. Najpopularniejsze są Europejska Norma 10088, Amerykańska Norma AISI czy popularna Niemiecka Norma DIN.

Stal ocynkowana jest to stal zabezpieczona przed korozją poprzez nałożenie warstwy cynku. Antykorozyjne właściwości powłok cynkowych polegają na tym, że cynk może tworzyć niezwykle odporne i bardzo trudno rozpuszczalne powłoki kryjące. Tworzą się one podczas kontaktu z powietrzem i wodą, składają się głównie z zasadowego węglanu cynku i to one są odpowiedzialne za właściwą ochronę przed korozją. Wprawdzie z biegiem lat są one w niewielkich ilościach znoszone przez wiatr i wpływy atmosferyczne, jednak z uwagi na znajdujący się pod nimi cynk, powstają na nowo. Jakość uzyskiwanych powłok cynkowych (połysk, gładkość, grubość, przyczepność, itp.) jest na nich różna i zależy od składu chemicznego, w szczególności od zawartości węgla, fosforu i krzemu.

NBR zwany potocznie gumą olejoodporną jest kopolimerem butadienu i akrylonitrylu, procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -20°C do +70°C dla gorącej wody, czy nawet +164°C dla pary wodnej. Guma ta wykazuje odporność na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Świetnie pracuje w ścisku, przy dużych ciśnieniach. Guma ta wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane (np. benzen, tri), estry.

Zastosowanie

Szybkozłączki z serii ESM o rozmiarze DN 5 przeznaczone są przede wszystkim do transportu sprężonego powietrza w systemach pneumatycznych. Część TQF posiada z jednej strony gniazdo, a z drugiej króciec na wąż z nakrętką zaciskową (dzięki czemu nie potrzebna jest dodatkowa tuleja, lub opaska zaciskowa w celu uzbrojenia węża). Dodatkowo część wyposażona jest w ochronną sprężynę na wąż. Złącze to nie posiada zaworu, ani iglicy otwierającego zawór we wtykach, co nie zapobiega wydostawaniu się medium w przypadku rozpięcia przewodu i wymaga dodatkowego zaworu zamykającego instalacje w celu jej rozpięcia. Gniazda te mogą być stosowane wyłącznie z wtykami bez zaworu (wtyki z szybkozłączy jednostronnie odcinających). Podłączenie wtyków szybkozłączy z końcówką nr katalogowego "AB" nie spowoduje otwarcia zaworu a co za tym idzie, szybkozłącze nie będzie pracować . Odłączanie i wpinanie przewodów w tym systemie jest intuicyjnie proste i szybkie, możliwe do wykonania jedną ręką. Według poniższej instrukcji:

Instrukcja obsługi szybkozłączek
plug-play1 plug-play2 plug-play3
Krok 1. Wpięcie wtyku jednym ruchem do gniazda Krok 2. Dociśnięcie wtyku do gniazda i lekkie pociągnięcie za wtyk dla sprawdzenia połączenia. Otwiera to zawór znajdujący się w gnieździe złącza. Krok 3 Rozpięcie złącza, poprzez wepchnięcie wskazanego strzałką pierścienia, co spowoduje jednoczesne wypchnięcie wtyku z gniazda i zamknięcie zaworu jednostronnie zamykającego w gnieździe.

Szybkozłącza te znajdą zastosowanie w wielu gałęziach przemysłu, dla przykładu w robotyce i automatyce do sterowania urządzeniami, maszynami, liniami produkcyjnymi i narzędziami. Sprawdzają się również stosowane przy technologii pomiarowej. Nadają się do zasilania powietrzem narzędzi i urządzeń pneumatycznych. Seria ESM doskonale sprawdzi się również w warsztatach hobbystów, do zasilania skompresowanym powietrzem aerografów dla modelarzy czy artystów plastyków. Złącza mogą się również przydać w warsztatach samochodowych i blacharskich do obsługi narzędzi pneumatycznych. Na życzenie klienta, złącza te są dostępne z uszczelnieniem wykonanym z EPDM, FKM (Viton).


Dostępne warianty produktu:

Szybkozłączka z Króćcem do Węża - Nakrętką Zaciskową i Sprężyną MINI DN 5 - Seria ESM Typ TQFO - Odp. PARKER / RECTUS 21 - LUDECKE
nr artykułu
ESM 35 TQFO
  • Ø węża
    3x5
  • DN
    5
  • SW
    14
  • L
    120
  • d
    16
  • waga [g]
    39
Szybkozłączka z Króćcem do Węża - Nakrętką Zaciskową i Sprężyną MINI DN 5 - Seria ESM Typ TQFO - Odp. PARKER / RECTUS 21 - LUDECKE
nr artykułu
ESM 4 TQFO
  • Ø węża
    4x6
  • DN
    5
  • SW
    14
  • L
    120
  • d
    16
  • waga [g]
    39
Szybkozłączka z Króćcem do Węża - Nakrętką Zaciskową i Sprężyną MINI DN 5 - Seria ESM Typ TQFO - Odp. PARKER / RECTUS 21 - LUDECKE
nr artykułu
ESM 6 TQFO
  • Ø węża
    6x8
  • DN
    5
  • SW
    14
  • L
    130
  • d
    16
  • waga [g]
    44
