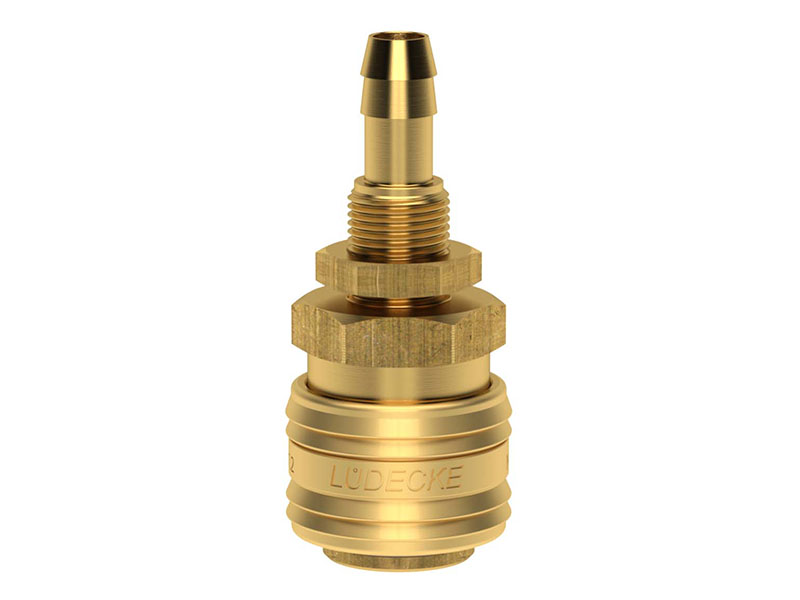

Szybkozłączka Grodziowa z Króćcem do Węża i Nakrętką Kontrującą - Bez Zaworu STANDARD DN 7,2 - Typ ES TSVO - Odpowiednik RECTUS - Typ 25/26 - LUDECKE

Szybkozłączka o solidnej konstrukcji z króćcem do węża i nakrętką kontrującą, optymalnym uszczelnieniem, dające się obsługiwać jedną ręką. Wykonanie korpusu z mosiądzu gładkiego. Kompatybilne z szybkozłączami PARKER i RECTUS Seria 25/26. Stosowane do obsługi montażu instalacji pneumatycznych i do przesyłu powietrza. Szybkozłączki bez zaworu. Dzięki nakrętce kontrującej stosowana do montażu na tablicach rozdzielczych, panelach, grodziach.

Czytaj więcej >>

  • Ciśnienie robocze [bar]: 35.
  • Temperatura pracy [°C]: od -20 do +100.
  • Materiał przyłącza, korpusu zaworu, zaworu, tulei odłączającej: mosiądz MS 58 gładki
  • Materiał sprężyny, pierścienia ustalającego, kulek: stal szlachetna DIN 1.4310
  • Wtyk: stal nierdzewna 1.4305
  • Medium: powietrze i inne media.
  • Maksymalna przepustowość l/min: 2150.
  • Uszczelnienie: Perbunan NBR. (inne materiały na zamówienie - EPDM-FKM)
  • Gwint: ISO 228 / DIN 13
  • Odpowiednik: PARKER,RECTUS Typ 25/26, Cejn 320.

Ø węża

DN

L

d SW SW1

długość

króćca

długość

gwintu

rozmiar

gwintu

waga

[g]

nr artykułu

6 7,2 62 27 22 17 17 14 M 12x1 87 ES 6 TSVO
8 7,2 62 27 22 17 17 14 M 12x1 88 ES 8 TSVO
10 7,2 70 27 22 19 25 14 M 14x1 90 ES 10 TSVO
  • L - całkowita wysokość
  • d - średnica

szybkozłączka, gniazdo (cz. żeńska) wtyk (cz. męska)

zaw-wolny-przel

Szybkozłączka z Wolnym Przelotem

("bez zaworów")

Informacje na temat 3 typów połączeń

("Z wolnym przelotem, jednostronnie i obustronnie odcinających")

dostępne w opisie kategorii głównej - "Szybkozłączki" tutaj.

ludecke-polska-certyfikat

Właściwości użytych materiałów i zastosowanie.

Gniazdo szybkozłączki z wolnym przelotem z króćcem do węża i nakrętką kontrującą, wykonane z mosiądzu (MS 58), z elementami ze stali szlachetnej i uszczelnieniem z gumy nitrylowej (NBR).

Ogólne właściwości materiałów:

Mosiądz MS58 to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.

Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Stosowany zazwyczaj do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, ale również jest wykorzystywany do przesyłu nieagresywnych mediów gazowych, w tym powietrza pod ciśnieniem zawierającego tzw. "mgiełkę olejową" stosowaną w urządzeniach pneumatycznych.

Niklowanie powierzchni, w tym wypadku mosiądzu, stosuje się w celu zwiększenia odporności mechanicznej materiału oraz jego żywotności. Warstwa niklu powoduje, iż wyroby są trwalsze, mniej podatne na uszkodzenia mechaniczne, oraz kontakt z substancjami mogącymi powodować zgąbczenie mosiądzu (wypłukiwanie cynku ze stopu przy kontakcie z agresywnymi mediami utleniającymi, takimi jak chlor), co może osłabić wytrzymałość szybkozłączki np na ciśnienie.

Stal Szlachetna to grupa stopów żelaza, potocznie rozumianych również jako stal nierdzewna, odróżniająca się jednak od niej procesem wytapiania wyłącznie metodami charakteryzującymi się wysokim stopniem czystości dodatków. Stal ta charakteryzuje się bardzo dobrą odpornością na czynniki powodujące korozję, takie jak powietrze atmosferyczne, rozcieńczone kwasy, roztwory alkaliczne, słona woda morska czy chemikalia. Podobnie jak w przypadku stali nierdzewnej, podlega ona normalizacji. Najpopularniejsze są Europejska Norma 10088, Amerykańska Norma AISI czy popularna Niemiecka Norma DIN.

NBR zwany potocznie gumą olejoodporną jest kopolimerem butadienu i akrylonitrylu, procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -20°C do +70°C dla gorącej wody, czy nawet +164°C dla pary wodnej. Guma ta wykazuje odporność na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Świetnie pracuje w ścisku, przy dużych ciśnieniach. Guma ta wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane (np. benzen, tri), estry.

Zastosowanie

Szybkozłączki z serii ES o rozmiarze DN 7,2 przeznaczone są przede wszystkim do transportu sprężonego powietrza w systemach pneumatycznych. Część TSVO posiada z jednej strony gniazdo, a z drugiej króciec do węża i nakrętkę kontrującą. Dzięki nakrętce kontrującej szybkozłączka posiada możliwość montażu w otworach tablicy rozdzielczej, paneli czy grodziach, dlatego także nazywane są "panelowymi lub grodziowymi". Złącze to nie posiada zaworu, ani iglicy otwierającego zawór we wtykach, co nie zapobiega wydostawaniu się medium w przypadku rozpięcia przewodu i wymaga dodatkowego zaworu zamykającego instalacje w celu jej rozpięcia. Gniazda te mogą być stosowane wyłącznie z wtykami bez zaworu (wtyki z szybkozłączek jednostronnie odcinających). Podłączenie wtyków szybkozłączek z końcówką nr katalogowego "AB" nie spowoduje otwarcia zaworu a co za tym idzie, szybkozłączka nie będzie pracować. Odłączanie i wpinanie przewodów w tym systemie jest intuicyjnie proste i szybkie, możliwe do wykonania jedną ręką. Według poniższej instrukcji:

Instrukcja obsługi szybkozłączek
plug-play1 plug-play2 plug-play3
Krok 1. Wpięcie wtyku jednym ruchem do gniazda Krok 2. Dociśnięcie wtyku do gniazda i lekkie pociągnięcie za wtyk dla sprawdzenia połączenia. Otwiera to zawór znajdujący się w gnieździe złącza. Krok 3 Rozpięcie złącza, poprzez wepchnięcie wskazanego strzałką pierścienia, co spowoduje jednoczesne wypchnięcie wtyku z gniazda i zamknięcie zaworu jednostronnie zamykającego w gnieździe.

Szybkozłączki te znajdą zastosowanie w wielu gałęziach przemysłu, dla przykładu w robotyce i automatyce do sterowania urządzeniami, maszynami, liniami produkcyjnymi i narzędziami. Sprawdzają się również stosowane przy technologii pomiarowej. Nadają się do zasilania powietrzem narzędzi i urządzeń pneumatycznych. Seria ES doskonale sprawdzi się również w warsztatach hobbystów, do zasilania skompresowanym powietrzem aerografów dla modelarzy czy artystów plastyków. Złącza mogą się również przydać w warsztatach samochodowych i blacharskich do obsługi narzędzi pneumatycznych. Na życzenie klienta, złącza te są dostępne z uszczelnieniem wykonanym z EPDM, FKM (Viton).


Dostępne warianty produktu:

Szybkozłączka Grodziowa z Króćcem do Węża i Nakrętką Kontrującą - Bez Zaworu STANDARD DN 7,2 - Typ ES TSVO - Odpowiednik RECTUS - Typ 25/26 - LUDECKE
nr artykułu
ES 6 TSVO
  • Ø węża
    6
  • DN
    7,2
  • L
    62
  • d
    27
  • SW
    22
  • SW1
    17
  • długość króćca
    17
  • długość gwintu
    14
  • rozmiar gwintu
    M 12x1
  • waga [g]
    87
Szybkozłączka Grodziowa z Króćcem do Węża i Nakrętką Kontrującą - Bez Zaworu STANDARD DN 7,2 - Typ ES TSVO - Odpowiednik RECTUS - Typ 25/26 - LUDECKE
nr artykułu
ES 8 TSVO
  • Ø węża
    8
  • DN
    7,2
  • L
    62
  • d
    27
  • SW
    22
  • SW1
    17
  • długość króćca
    17
  • długość gwintu
    14
  • rozmiar gwintu
    M 12x1
  • waga [g]
    88
Szybkozłączka Grodziowa z Króćcem do Węża i Nakrętką Kontrującą - Bez Zaworu STANDARD DN 7,2 - Typ ES TSVO - Odpowiednik RECTUS - Typ 25/26 - LUDECKE
nr artykułu
ES 10 TSVO
  • Ø węża
    10
  • DN
    7,2
  • L
    70
  • d
    27
  • SW
    22
  • SW1
    19
  • długość króćca
    25
  • długość gwintu
    14
  • rozmiar gwintu
    M 14x1
  • waga [g]
    90
