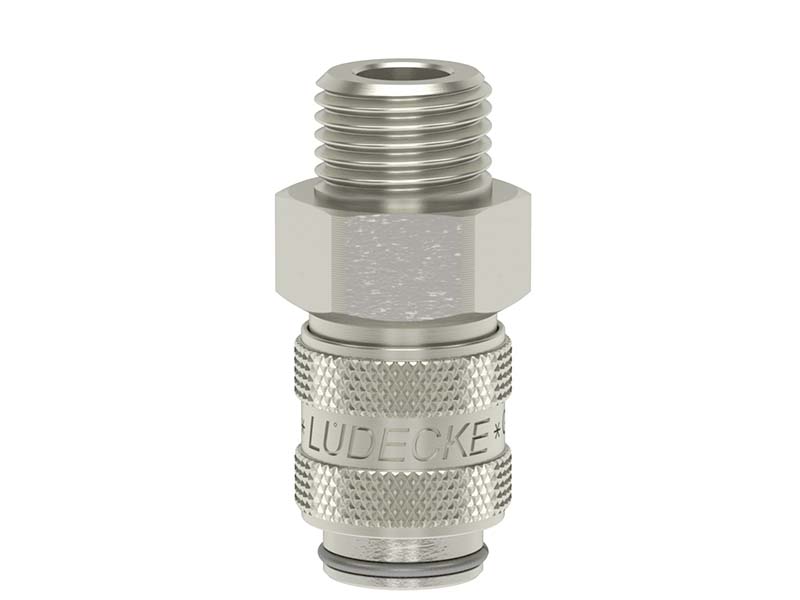

Szybkozłączka z GZ - wolny przelot - MINI DN 5 - Seria ESMN - Typ AO - Odp. PARKER, RECTUS - Typ 21 - LUDECKE

Szybkozłączki o solidnej konstrukcji z gwintem zewnętrznym ISO 228 / DIN 13, z wolnym przelotem i optymalnym uszczelnieniem, dające się obsługiwać jedną ręką. Wykonanie korpusu z mosiądzu niklowanego. Kompatybilne z szybkozłączami PARKER i RECTUS Seria 21. Przeznaczone do obsługi urządzeń pneumatycznych i przesyłu powietrza.

Czytaj więcej >>

Ciśnienie robocze [bar]: 35.
Temperatura pracy [°C]: od -20 do +100.
Materiał Korpusu, tulei: mosiądz MS 58 niklowany
Materiał Sprężyny, pierścienia ustalający: stal szlachetna DIN 1.4310
Materiał Kulki: stal szlachetna DIN 1.3541
Medium: powietrze.
Maksymalna przepustowość l/min: 620.
Uszczelnienie: NBR (inne materiały na zamówienie - EPDM-FKM)
Gwint: ISO 228 / DIN 13.
Odpowiednik: PARKER, RECTUS Typ 21.

gwint	DN	SW	l	d	długość gwintu	waga [g]	nr artykułu (Ni) MS 58 niklowany
G 1/8''	5	14	37	16	7	27	ESMN 18 AO
G 1/4''	5	17	38	16	9	36	ESMN 14 AO
G 3/8''	5	19	38	16	9	43	ESMN 38 AO
M 10x1	5	14	37	16	7	35	ESMN 101 AO
M 12x1,5	5	17	39	16	10	37	ESMN 121 AO
M 14x1,5	5	17	39	16	10	37	ESMN 141 AO

DN - rozmiar nominalny szybkozłączki
SW - rozmiar klucza
l - całkowita wysokość
d - całkowita szerokość

szybkozłączka, gniazdo (cz. żeńska) wtyk (cz. męska)

zaw-wolny-przel

Szybkozłączka z Wolnym Przelotem

("bez zaworów")

Informacje na temat 3 typów połączeń

("Z wolnym przelotem, jednostronnie i obustronnie odcinających")

dostępne w opisie kategorii głównej - "Szybkozłączki" tutaj.

Właściwości użytych materiałów i zastosowanie.

Gniazdo szybkozłącza z wolnym przelotem z gwintem zewnętrznym wykonane z mosiądzu (MS 58) niklowanego, z elementami ze stali szlachetnej i uszczelnieniem z gumy nitrylowej (NBR).

Ogólne właściwości materiałów:

Mosiądz MS58 to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.

Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Stosowany zazwyczaj do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, ale również jest wykorzystywany do przesyłu nieagresywnych mediów gazowych, w tym powietrza pod ciśnieniem zawierającego tzw. "mgiełkę olejową" stosowaną w urządzeniach pneumatycznych.

Niklowanie powierzchni, w tym wypadku mosiądzu, stosuje się w celu zwiększenia odporności mechanicznej materiału oraz jego żywotności. Warstwa niklu powoduje, iż wyroby są trwalsze, mniej podatne na uszkodzenia mechaniczne, oraz kontakt z substancjami mogącymi powodować zgąbczenie mosiądzu (wypłukiwanie cynku ze stopu przy kontakcie z agresywnymi mediami utleniającymi, takimi jak chlor), co może osłabić wytrzymałość szybkozłączki np na ciśnienie.

Stal Szlachetna to grupa stopów żelaza, potocznie rozumianych również jako stal nierdzewna, odróżniająca się jednak od niej procesem wytapiania wyłącznie metodami charakteryzującymi się wysokim stopniem czystości dodatków. Stal ta charakteryzuje się bardzo dobrą odpornością na czynniki powodujące korozję, takie jak powietrze atmosferyczne, rozcieńczone kwasy, roztwory alkaliczne, słona woda morska czy chemikalia. Podobnie jak w przypadku stali nierdzewnej, podlega ona normalizacji. Najpopularniejsze są Europejska Norma 10088, Amerykańska Norma AISI czy popularna Niemiecka Norma DIN.

NBR zwany potocznie gumą olejoodporną jest kopolimerem butadienu i akrylonitrylu, procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -20°C do +70°C dla gorącej wody, czy nawet +164°C dla pary wodnej. Guma ta wykazuje odporność na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Świetnie pracuje w ścisku, przy dużych ciśnieniach. Guma ta wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane (np. benzen, tri), estry.

Zastosowanie

Szybkozłączki z serii ESMN o rozmiarze DN 5 przeznaczone są przede wszystkim do transportu sprężonego powietrza w systemach pneumatycznych. Część AO posiada z jednej strony gniazdo, a z drugiej znormalizowany gwint zewnętrzny. Złącze to nie posiada zaworu, ani iglicy otwierającego zawór we wtykach, co nie zapobiega wydostawaniu się medium w przypadku rozpięcia przewodu i wymaga dodatkowego zaworu zamykającego instalacje w celu jej rozpięcia. Gniazda te mogą być stosowane wyłącznie z wtykami bez zaworu (wtyki z szybkozłączy jednostronnie odcinających). Podłączenie wtyków szybkozłączy z końcówką nr katalogowego "AB" nie spowoduje otwarcia zaworu a co za tym idzie, szybkozłącze nie będzie pracować . Odłączanie i wpinanie przewodów w tym systemie jest intuicyjnie proste i szybkie, możliwe do wykonania jedną ręką. Według poniższej instrukcji:

Instrukcja obsługi szybkozłączek

Krok 1. Wpięcie wtyku jednym ruchem do gniazda	Krok 2. Dociśnięcie wtyku do gniazda i lekkie pociągnięcie za wtyk dla sprawdzenia połączenia. Otwiera to zawór znajdujący się w gnieździe złącza.	Krok 3 Rozpięcie złącza, poprzez wepchnięcie wskazanego strzałką pierścienia, co spowoduje jednoczesne wypchnięcie wtyku z gniazda i zamknięcie zaworu jednostronnie zamykającego w gnieździe.

Szybkozłącza te znajdą zastosowanie w wielu gałęziach przemysłu, dla przykładu w robotyce i automatyce do sterowania urządzeniami, maszynami, liniami produkcyjnymi i narzędziami. Sprawdzają się również stosowane przy technologii pomiarowej. Nadają się do zasilania powietrzem narzędzi i urządzeń pneumatycznych. Seria ESM doskonale sprawdzi się również w warsztatach hobbystów, do zasilania skompresowanym powietrzem aerografów dla modelarzy czy artystów plastyków. Złącza mogą się również przydać w warsztatach samochodowych i blacharskich do obsługi narzędzi pneumatycznych. Na życzenie klienta, złącza te są dostępne z uszczelnieniem wykonanym z EPDM, FKM (Viton).
