Szybkozłączka z Gwintem Wewnętrznym - DN 19 - Typ ESG IAB - Odpowiednik RECTUS Typ 39 - LUDECKE

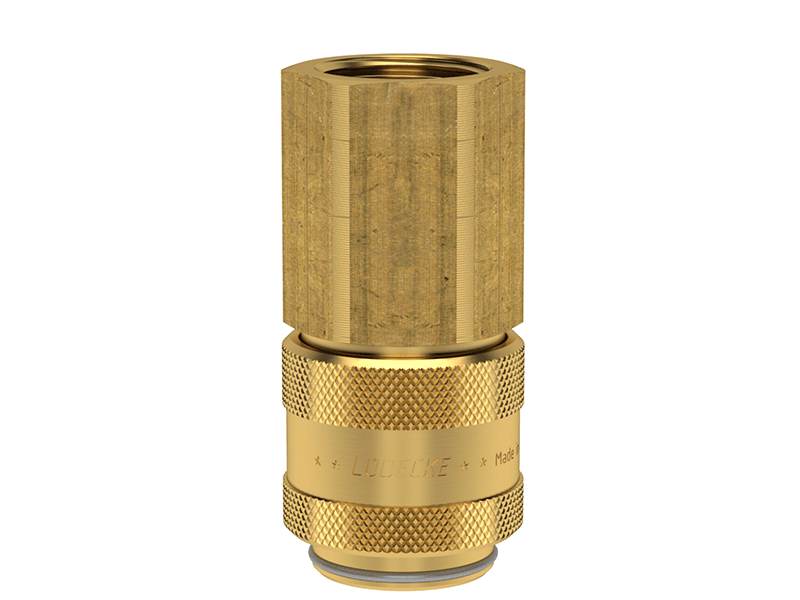

Szybkozłączka z maksymalnym przepływem DN 19 wykonana z mosiądzu MS 58 z zaworem odcinającym. Szybkozłączka DN 19 stosowana do powietrza i płynnych mediów, daje się obsługiwać jedną ręką.

Czytaj więcej >>

  • Ciśnienie robocze [bar]: 35.
  • Temperatura pracy [°C]: od -20 do +100.
  • Materiał przyłącza, korpusu zaworu, zaworu: mosiądz MS 58.
  • Materiał tulei odłączającej: mosiądz MS 58.
  • Materiał sprężyny, pierścienia ustalającego, kulek: stal szlachetna.
  • Medium: powietrze i płynne media.
  • Maksymalna przepustowość l/min: 8000 (jednostronnie) / 2650 (dwustronnie).
  • Uszczelnienie: Perbunan NBR. (inne materiały na życzenie)
  • Gwint: ISO 228.
  • Odpowiednik: Parker,Rectus 39, Hansen 7000.
  • Uwagi: Szybkozłączka posiada zawór wraz z iglicą. Można stosować do niej wtyki z "wolnym przelotem" oraz z zaworem.
gwint DN SW

L

d

długość

gwintu

waga

[g]

stary nr artykułu

nr artykułu
G 3/4'' 19 41 99 46 20 740 ESG 34 I ESG 34 IAB
G 1'' 19 41 100 46 22 650 ESG 10 I ESG 10 IAB
G 11/4'' 19 50 105 46 22 700 ESG 54 I ESG 54 IAB
  • L - długość całkowita.
  • d - średnica całkowita.
  • SW - rozmiar klucza

szybkozłączka, gniazdo (cz. żeńska) wtyk (cz. męska)

zaw-jedn-odc

Szybkozłączka z Zaworem Odcinającym

("jednostronnie")

Informacje na temat 3 typów połączeń

("Z wolnym przelotem, jednostronnie i obustronnie odcinających")

dostępne w opisie kategorii głównej - "Szybkozłączki" tutaj.

Wszystkie gniazda Szybkozłączek Serii ESG DN 19 posiadają zawór oraz iglicę.

zaw-dwust-odc

Szybkozłączka z Zaworem Odcinającym

("obustronnie" - z Iglicą)

ludecke-polska-certyfikat

Właściwości użytych materiałów i zastosowanie.

Gniazdo szybkozłączki jednostronnie odcinającej z gwintem wewnętrznym, wykonane z mosiądzu (MS 58), z elementami ze stali szlachetnej i uszczelnieniem z gumy nitrylowej (NBR).

Ogólne właściwości materiałów:

Mosiądz MS58 to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.

Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Stosowany zazwyczaj do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, ale również jest wykorzystywany do przesyłu nieagresywnych mediów gazowych, w tym powietrza pod ciśnieniem zawierającego tzw. "mgiełkę olejową" stosowaną w urządzeniach pneumatycznych.

Niklowanie powierzchni, w tym wypadku mosiądzu, stosuje się w celu zwiększenia odporności mechanicznej materiału oraz jego żywotności. Warstwa niklu powoduje, iż wyroby są trwalsze, mniej podatne na uszkodzenia mechaniczne, oraz kontakt z substancjami mogącymi powodować zgąbczenie mosiądzu (wypłukiwanie cynku ze stopu przy kontakcie z agresywnymi mediami utleniającymi, takimi jak chlor), co może osłabić wytrzymałość szybkozłączki np na ciśnienie.

Stal Szlachetna to grupa stopów żelaza, potocznie rozumianych również jako stal nierdzewna, odróżniająca się jednak od niej procesem wytapiania wyłącznie metodami charakteryzującymi się wysokim stopniem czystości dodatków. Stal ta charakteryzuje się bardzo dobrą odpornością na czynniki powodujące korozję, takie jak powietrze atmosferyczne, rozcieńczone kwasy, roztwory alkaliczne, słona woda morska czy chemikalia. Podobnie jak w przypadku stali nierdzewnej, podlega ona normalizacji. Najpopularniejsze są Europejska Norma 10088, Amerykańska Norma AISI czy popularna Niemiecka Norma DIN.

NBR zwany potocznie gumą olejoodporną jest kopolimerem butadienu i akrylonitrylu, procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -20°C do +70°C dla gorącej wody, czy nawet +164°C dla pary wodnej. Guma ta wykazuje odporność na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Świetnie pracuje w ścisku, przy dużych ciśnieniach. Guma ta wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane (np. benzen, tri), estry.

Zastosowanie

Szybkozłączki z serii ESG o rozmiarze DN 19 przeznaczone są przede wszystkim do transportu sprężonego powietrza w systemach pneumatycznych. Część IAB posiada z jednej strony gniazdo, a z drugiej znormalizowany gwint wewnętrzny. Złącze to jest jednocześnie zaworem jednostronnie odcinającym, co zapobiega wydostawaniu się medium w przypadku rozpięcia przewodu i nie wymaga dodatkowego zaworu zamykającego instalacje w celu jej rozpięcia, Gniazdo to posiada iglicę, umożliwiającą współpracę z wtykami również posiadającymi zawór (obustronnie odcinające). Odłączanie i wpinanie przewodów w tym systemie jest intuicyjnie proste i szybkie, możliwe do wykonania jedną ręką. Według poniższej instrukcji:

plug-play1 plug-play2 plug-play3
Krok 1. Wpięcie wtyku jednym ruchem do gniazda Krok 2. Dociśnięcie wtyku do gniazda i lekkie pociągnięcie za wtyk dla sprawdzenia połączenia. Otwiera to zawór znajdujący się w gnieździe złącza. Krok 3 Rozpięcie złącza, poprzez wepchnięcie wskazanego strzałką pierścienia, co spowoduje jednoczesne wypchnięcie wtyku z gniazda i zamknięcie zaworu jednostronnie zamykającego w gnieździe.

Szybkozłączki te są wyjątkowo wytrzymałe przeznaczone przede wszystkim do przesyłu powietrza, oraz me3diów płynnych. Charakteryzują się wysokim natężeniem przepływu, przy jednocześnie zminimalizowanym spadku ciśnienia podczas pracy z dużymi narzędziami, lub w miejscach gdzie wymagany jest duży przepływ. Złącza te zaprojektowane są dla kierunku przepływu od gniazda do wtyku. Znajdują zastosowanie w przemyśle i rzemiośle, w punktaach odciągu o wysokich natężeniach przepływu, przy narzędziach wymagających wysokiej wydajności. Znajdą zastosowanie również w inżynierii, budownictwie.

Na życzenie klienta, złącza te są dostępne z uszczelnieniem wykonanym z EPDM, FKM (Viton), oraz w wersji bez zaworu.


Dostępne warianty produktu:

Szybkozłączka z Gwintem Wewnętrznym - DN 19 - Typ ESG IAB - Odpowiednik RECTUS Typ 39 - LUDECKE
nr artykułu
ESG 34 IAB
  • gwint
    G 3/4''
  • DN
    19
  • SW
    41
  • L
    99
  • d
    46
  • długość gwintu
    20
  • waga [g]
    740
  • stary nr artykułu
    ESG 34 I
Szybkozłączka z Gwintem Wewnętrznym - DN 19 - Typ ESG IAB - Odpowiednik RECTUS Typ 39 - LUDECKE
nr artykułu
ESG 10 IAB
  • gwint
    G 1''
  • DN
    19
  • SW
    41
  • L
    100
  • d
    46
  • długość gwintu
    22
  • waga [g]
    650
  • stary nr artykułu
    ESG 10 I
Szybkozłączka z Gwintem Wewnętrznym - DN 19 - Typ ESG IAB - Odpowiednik RECTUS Typ 39 - LUDECKE
nr artykułu
ESG 54 IAB
  • gwint
    G 11/4''
  • DN
    19
  • SW
    50
  • L
    105
  • d
    46
  • długość gwintu
    22
  • waga [g]
    700
  • stary nr artykułu
    ESG 54 I
