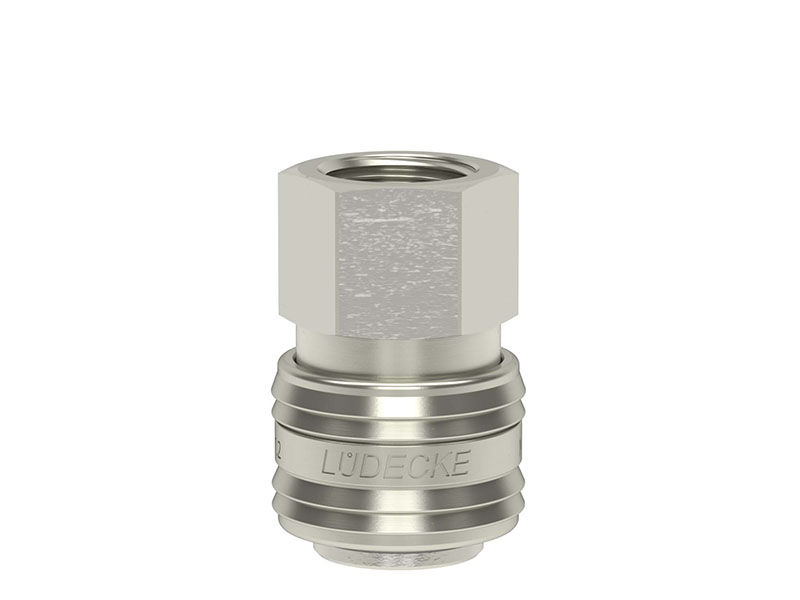

Szybkozłączka z GW Bez Zaworu STANDARD DN 7,2 Typ ESN IO - Odpowiednik RECTUS - Typ 25/26 - LUDECKE
Szybkozłączka o solidnej konstrukcji z gwintem wewnętrznym, optymalnym uszczelnieniem, dająca się obsługiwać jedną ręką. Wykonanie korpusu z mosiądzu niklowanego. Kompatybilne z szybkozłączami PARKER i RECTUS Seria 25/26. Stosowane do obsługi montażu instalacji pneumatycznych i do przesyłu powietrza. Szybkozłączki bez zaworu.
Czytaj więcej >>- Ciśnienie robocze [bar]: 35.
- Temperatura pracy [°C]: od -20 do +100.
- Materiał przyłącza, korpusu zaworu, zaworu, tulei odłączającej: mosiądz MS 58 niklowany
- Materiał sprężyny, pierścienia ustalającego, kulek: stal szlachetna DIN 1.4310
- Wtyk: stal nierdzewna 1.4305
- Medium: powietrze i inne media.
- Maksymalna przepustowość l/min: 2150.
- Uszczelnienie: Perbunan NBR. (inne materiały na zamówienie - EPDM-FKM)
- Gwint: ISO 228 / DIN 13
- Odpowiednik: PARKER,RECTUS Typ 25/26, Cejn 320.
| gwint | DN | SW |
L [mm] |
D [mm] |
długość gwintu [mm] |
waga [g] |
nr artykułu |
| G 1/8" | 7,2 | 22 | 41 | 27 | 10,5 | 92 | ESN 18 IO |
| G 1/4'' | 7,2 | 22 | 41 | 27 | 10,5 | 92 | ESN 14 IO |
| G 3/8'' | 7,2 | 22 | 41 | 27 | 10,5 | 85 | ESN 38 IO |
| G 1/2'' | 7,2 | 24 | 42,5 | 27 | 12 | 87 | ESN 12 IO |
| M 14x1,5 | 7,2 | 22 | 41,5 | 27 | 12 | 87 | ESN 1415 IO |
| M 16x1,5 | 7,2 | 22 | 41,5 | 27 | 12 | 87 | ESN 1615 IO |
| M 18x1,5 | 7,2 | 22 | 41,5 | 27 | 12 | 87 | ESN 1815 IO |
- L - całkowita wysokość
- d - całkowita szerokość
- SW - rozmiar klucza
|
szybkozłączka, gniazdo (cz. żeńska) wtyk (cz. męska)
Szybkozłączka z Wolnym Przelotem ("bez zaworów") |
Informacje na temat 3 typów połączeń ("Z wolnym przelotem, jednostronnie i obustronnie odcinających") dostępne w opisie kategorii głównej - "Szybkozłączki" tutaj. |
Właściwości użytych materiałów i zastosowanie.
Gniazdo szybkozłączki z wolnym przelotem z gwintem wewnętrznym wykonane z mosiądzu (MS 58) niklowanego, z elementami ze stali szlachetnej i uszczelnieniem z gumy nitrylowej (NBR).
Ogólne właściwości materiałów:
Mosiądz MS58 to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.
Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Stosowany zazwyczaj do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, ale również jest wykorzystywany do przesyłu nieagresywnych mediów gazowych, w tym powietrza pod ciśnieniem zawierającego tzw. "mgiełkę olejową" stosowaną w urządzeniach pneumatycznych.
Niklowanie powierzchni, w tym wypadku mosiądzu, stosuje się w celu zwiększenia odporności mechanicznej materiału oraz jego żywotności. Warstwa niklu powoduje, iż wyroby są trwalsze, mniej podatne na uszkodzenia mechaniczne, oraz kontakt z substancjami mogącymi powodować zgąbczenie mosiądzu (wypłukiwanie cynku ze stopu przy kontakcie z agresywnymi mediami utleniającymi, takimi jak chlor), co może osłabić wytrzymałość szybkozłączki np na ciśnienie.
Stal Szlachetna to grupa stopów żelaza, potocznie rozumianych również jako stal nierdzewna, odróżniająca się jednak od niej procesem wytapiania wyłącznie metodami charakteryzującymi się wysokim stopniem czystości dodatków. Stal ta charakteryzuje się bardzo dobrą odpornością na czynniki powodujące korozję, takie jak powietrze atmosferyczne, rozcieńczone kwasy, roztwory alkaliczne, słona woda morska czy chemikalia. Podobnie jak w przypadku stali nierdzewnej, podlega ona normalizacji. Najpopularniejsze są Europejska Norma 10088, Amerykańska Norma AISI czy popularna Niemiecka Norma DIN.
NBR zwany potocznie gumą olejoodporną jest kopolimerem butadienu i akrylonitrylu, procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -20°C do +70°C dla gorącej wody, czy nawet +164°C dla pary wodnej. Guma ta wykazuje odporność na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Świetnie pracuje w ścisku, przy dużych ciśnieniach. Guma ta wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane (np. benzen, tri), estry.
Zastosowanie
Szybkozłączki z serii ESN o rozmiarze DN 7,2 przeznaczone są przede wszystkim do transportu sprężonego powietrza w systemach pneumatycznych. Część IO posiada z jednej strony gniazdo, a z drugiej znormalizowany gwint wewnętrzny. Złącze to nie posiada zaworu, ani iglicy otwierającego zawór we wtykach, co nie zapobiega wydostawaniu się medium w przypadku rozpięcia przewodu i wymaga dodatkowego zaworu zamykającego instalacje w celu jej rozpięcia. Gniazda te mogą być stosowane wyłącznie z wtykami bez zaworu (wtyki z szybkozłączek jednostronnie odcinających). Podłączenie wtyków szybkozłączek z końcówką nr katalogowego "AB" nie spowoduje otwarcia zaworu a co za tym idzie, szybkozłączka nie będzie pracować. Odłączanie i wpinanie przewodów w tym systemie jest intuicyjnie proste i szybkie, możliwe do wykonania jedną ręką. Według poniższej instrukcji:
| Instrukcja obsługi szybkozłączek | ||
 |
 |
 |
| Krok 1. Wpięcie wtyku jednym ruchem do gniazda | Krok 2. Dociśnięcie wtyku do gniazda i lekkie pociągnięcie za wtyk dla sprawdzenia połączenia. Otwiera to zawór znajdujący się w gnieździe złącza. | Krok 3 Rozpięcie złącza, poprzez wepchnięcie wskazanego strzałką pierścienia, co spowoduje jednoczesne wypchnięcie wtyku z gniazda i zamknięcie zaworu jednostronnie zamykającego w gnieździe. |
Szybkozłącza te znajdą zastosowanie w wielu gałęziach przemysłu, dla przykładu w robotyce i automatyce do sterowania urządzeniami, maszynami, liniami produkcyjnymi i narzędziami. Sprawdzają się również stosowane przy technologii pomiarowej. Nadają się do zasilania powietrzem narzędzi i urządzeń pneumatycznych. Seria ES doskonale sprawdzi się również w warsztatach hobbystów, do zasilania skompresowanym powietrzem aerografów dla modelarzy czy artystów plastyków. Złącza mogą się również przydać w warsztatach samochodowych i blacharskich do obsługi narzędzi pneumatycznych. Na życzenie klienta, złącza te są dostępne z uszczelnieniem wykonanym z EPDM, FKM (Viton).
Dostępne warianty produktu:
-
gwintG 1/8"
-
DN7,2
-
SW22
-
L [mm]41
-
D [mm]27
-
długość gwintu [mm]10,5
-
waga [g]92
-
gwintG 1/4''
-
DN7,2
-
SW22
-
L [mm]41
-
D [mm]27
-
długość gwintu [mm]10,5
-
waga [g]92
-
gwintG 3/8''
-
DN7,2
-
SW22
-
L [mm]41
-
D [mm]27
-
długość gwintu [mm]10,5
-
waga [g]85
-
gwintG 1/2''
-
DN7,2
-
SW24
-
L [mm]42,5
-
D [mm]27
-
długość gwintu [mm]12
-
waga [g]87
-
gwintM 14x1,5
-
DN7,2
-
SW22
-
L [mm]41,5
-
D [mm]27
-
długość gwintu [mm]12
-
waga [g]87
-
gwintM 16x1,5
-
DN7,2
-
SW22
-
L [mm]41,5
-
D [mm]27
-
długość gwintu [mm]12
-
waga [g]87
-
gwintM 18x1,5
-
DN7,2
-
SW22
-
L [mm]41,5
-
D [mm]27
-
długość gwintu [mm]12
-
waga [g]87
