Szybkozłączka WATER PROFI z Gwintem Wewnętrznym i Zaworem Odcinającym oraz bez Zaworu - DN 9 - Typ WPN I - LUDECKE

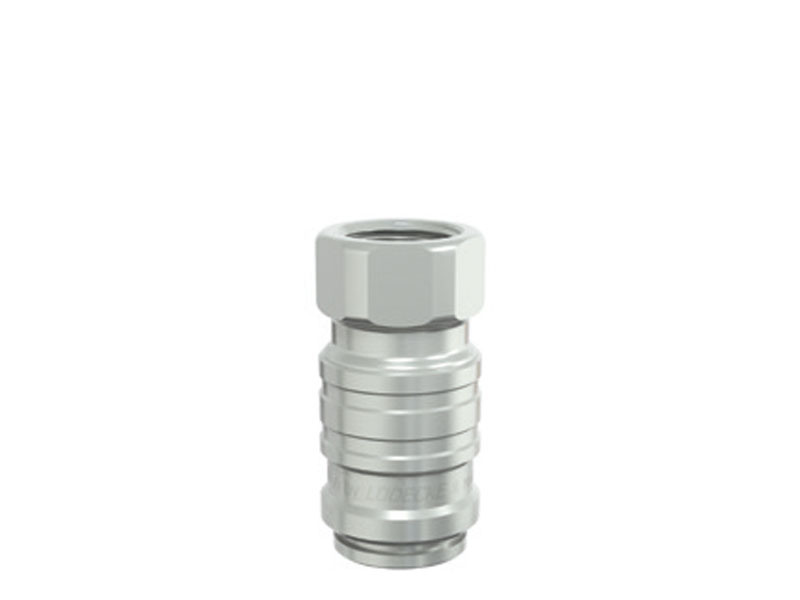

Szybkozłączka WATER PROFI z gwintem wewnętrznym, typ WPN, wykonana z mosiądzu MS 58 niklowanego i posiada uszczelkę z NBR. Szybkozłączka ta jest kompatybilna z systemem GARDENA. Używana w instalacjach wodnych do transportu wody w przemyśle czy rolnictwie, ale doskonale również sprawdza się w ogrodnictwie zarówno przemysłowym jak i przydomowym, w garażach, obejściach oraz w wielu innych gałęziach gospodarki.

Czytaj więcej >>

  • Ciśnienie robocze [bar]: 16.
  • Temperatura pracy [°C]: do +95.
  • Materiał korpus: MS 58 niklowany.
  • Materiał bolce, sprężyny: stal szlachetna 1.4410.
  • Uszczelka: NBR
  • Medium: woda.
  • Gwint: ISO 228.
gwint DN

D

[mm]

L

[mm]

SW

[mm]

długość

gwintu

waga

[g]

zawór

nr artykułu

G 1/2" 9 28 53 24 10 125 jednostronny WPN 12 IAB
G 1/2" 9 28 53 24 10 125 wolny przelot WPN 12 I
G 3/4'' 9 28 53 30 10 131 jednostronny WPN 34 IAB
G 3/4" 9 28 53 30 10 131 wolny przelot WPN 34 I
  • l - całkowita wysokość
  • d - całkowita szerokość

szybkozłączka, gniazdo (cz. żeńska) wtyk (cz. męska)

zaw-jedn-odc

Szybkozłączka z Zaworem Odcinającym

("jednostronnie")

szybkozłączka, gniazdo (cz. żeńska) →← wtyk (cz. męska)

zaw-wolny-przel

Szybkozłączka z Wolnym Przelotem

("bez zaworów")

Informacje na temat 3 typów połączeń

("Z wolnym przelotem, jednostronnie i obustronnie odcinających")

dostępne w opisie kategorii głównej - "Szybkozłączki" tutaj.

ludecke-polska-certyfikat

Właściwości użytych materiałów i zastosowanie.

Gniazdo szybkozłącza z gwintem wewnętrznym wykonane z mosiądzu (MS 58) niklowanego, z elementami ze stali szlachetnej i uszczelnieniem z gumy nitrylowej (NBR).

Ogólne właściwości materiałów:

Mosiądz MS58 to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.

Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Stosowany zazwyczaj do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, ale również jest wykorzystywany do przesyłu nieagresywnych mediów gazowych, w tym powietrza pod ciśnieniem zawierającego tzw. "mgiełkę olejową" stosowaną w urządzeniach pneumatycznych.

Niklowanie powierzchni, w tym wypadku mosiądzu, stosuje się w celu zwiększenia odporności mechanicznej materiału oraz jego żywotności. Warstwa niklu powoduje, iż wyroby są trwalsze, mniej podatne na uszkodzenia mechaniczne, oraz kontakt z substancjami mogącymi powodować zgąbczenie mosiądzu (wypłukiwanie cynku ze stopu przy kontakcie z agresywnymi mediami utleniającymi, takimi jak chlor), co może osłabić wytrzymałość szybkozłączki np na ciśnienie.

Stal Szlachetna to grupa stopów żelaza, potocznie rozumianych również jako stal nierdzewna, odróżniająca się jednak od niej procesem wytapiania wyłącznie metodami charakteryzującymi się wysokim stopniem czystości dodatków. Stal ta charakteryzuje się bardzo dobrą odpornością na czynniki powodujące korozję, takie jak powietrze atmosferyczne, rozcieńczone kwasy, roztwory alkaliczne, słona woda morska czy chemikalia. Podobnie jak w przypadku stali nierdzewnej, podlega ona normalizacji. Najpopularniejsze są Europejska Norma 10088, Amerykańska Norma AISI czy popularna Niemiecka Norma DIN.

NBR zwany potocznie gumą olejoodporną jest kopolimerem butadienu i akrylonitrylu, procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -20°C do +70°C dla gorącej wody, czy nawet +164°C dla pary wodnej. Guma ta wykazuje odporność na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Świetnie pracuje w ścisku, przy dużych ciśnieniach. Guma ta wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane (np. benzen, tri), estry.

Zastosowanie

Szybkozłączki z serii WaterProfi o rozmiarze DN 9 przeznaczone są przede wszystkim do transportu wody w przemysłowych, rolniczych czy przydomowych instalacjach wodnych. Część I (IAB) posiada z jednej strony gniazdo szybkozłączki, a z drugiej znormalizowany gwint wewnętrzny. Złącze to występuję w wersjach z zaworem jednostronnie odcinającym lub bez zaworu. W wersji z zaworem, po rozłączeniu medium nie będzie się wydostawać z przewodu, natomiast wersja bez zaworu, z wolnym przelotem, nie zapobiega wydostawaniu się medium po rozpięciu. Odłączanie i wpinanie przewodów w tym systemie jest intuicyjnie proste i szybkie, możliwe do wykonania jedną ręką. Według poniższej instrukcji:

Instrukcja obsługi szybkozłączek
waterprofi-szybkozlaczka-ogrod-instrukcja-DN9-WPN-ludecke-1 waterprofi-szybkozlaczka-ogrod-instrukcja-DN9-WPN-ludecke-2 waterprofi-szybkozlaczka-ogrod-instrukcja-DN9-WPN-ludecke-3
Krok 1. Wpięcie wtyku jednym ruchem do gniazda Krok 2. Dociśnięcie wtyku do gniazda i lekkie pociągnięcie za wtyk dla sprawdzenia połączenia. Otwiera to zawór znajdujący się w gnieździe złącza. Krok 3 Rozpięcie złącza, poprzez wepchnięcie wskazanego strzałką pierścienia, co spowoduje jednoczesne wypchnięcie wtyku z gniazda i zamknięcie zaworu jednostronnie zamykającego w gnieździe.

Szybkozłącza te znajdą szerokie zastosowanie w wielu gałęziach przemysłu, a zwłaszcza w rolnictwie i ogrodnictwie, w transporcie wody. Uniwersalny profil wtyku, jest kompatybilny z wieloma popularnymi na rynku szybkozłączami ogrodowymi, takimi jak REHAU, GARDENA czy GEKA i charakteryzuje się bardzo wysoką jakością wykonania. System ten doskonale sprawdzi się również w transporcie wody w przydomowych i przyhotelowych ogrodach i garażach, ogródkach działkowych i rekreacyjnych, czy do utrzymania porządku w warsztatach mechanicznych, stolarniach i wielu innych.

Części wyposażone w gwint wewnętrzny służą przede wszystkim do adaptacji przewodów, instalacji i urządzeń wyposażonych w przyłącza gwintowane do systemów szybkozłączy ogorodwych WaterProfi lub z nim kompatybilnych.


Dostępne warianty produktu:

Szybkozłączka WATER PROFI z Gwintem Wewnętrznym i Zaworem Odcinającym oraz bez Zaworu - DN 9 - Typ WPN I - LUDECKE
nr artykułu
WPN 12 IAB
  • gwint
    G 1/2"
  • DN
    9
  • D [mm]
    28
  • L [mm]
    53
  • SW [mm]
    24
  • długość gwintu
    10
  • waga [g]
    125
  • zawór
    jednostronny
Szybkozłączka WATER PROFI z Gwintem Wewnętrznym i Zaworem Odcinającym oraz bez Zaworu - DN 9 - Typ WPN I - LUDECKE
nr artykułu
WPN 12 I
  • gwint
    G 1/2"
  • DN
    9
  • D [mm]
    28
  • L [mm]
    53
  • SW [mm]
    24
  • długość gwintu
    10
  • waga [g]
    125
  • zawór
    wolny przelot
Szybkozłączka WATER PROFI z Gwintem Wewnętrznym i Zaworem Odcinającym oraz bez Zaworu - DN 9 - Typ WPN I - LUDECKE
nr artykułu
WPN 34 IAB
  • gwint
    G 3/4''
  • DN
    9
  • D [mm]
    28
  • L [mm]
    53
  • SW [mm]
    30
  • długość gwintu
    10
  • waga [g]
    131
  • zawór
    jednostronny
Szybkozłączka WATER PROFI z Gwintem Wewnętrznym i Zaworem Odcinającym oraz bez Zaworu - DN 9 - Typ WPN I - LUDECKE
nr artykułu
WPN 34 I
  • gwint
    G 3/4"
  • DN
    9
  • D [mm]
    28
  • L [mm]
    53
  • SW [mm]
    30
  • długość gwintu
    10
  • waga [g]
    131
  • zawór
    wolny przelot
