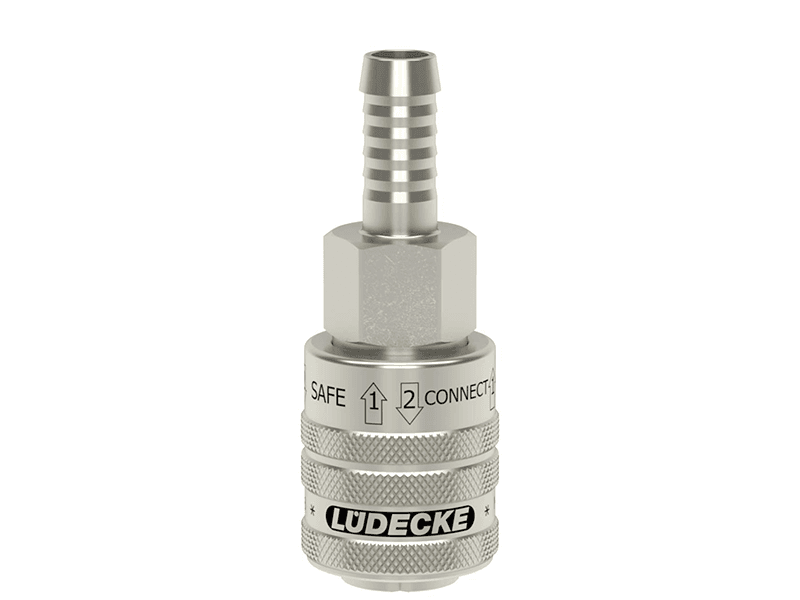

Szybkozłączka Przemysłowa z Króćcem do Węża - z Odpowietrzeniem - Uniwersalna DN 7,8 - Typ ESIS T - Odp. RECTUS Typ 25/26, Cejn 320 - LUDECKE

Szybkozłączka z systemem odpowietrzania zapobiegającego efektowi biczowania (whiplasheffect), oraz zmniejszenia hałasu podczas wypinania z instalacji. Wykonana z mosiądzu MS 58 niklowanego z zaworem. Szybkozłączka stosowana do powietrza, daje się obsługiwać jedną ręką.

Czytaj więcej >>

  • Ciśnienie robocze [bar]: 12
  • Temperatura pracy [°C]: od -20 do +100.
  • Materiał przyłącza, korpusu: mosiądz MS 58 niklowany.
  • Materiał tulei odłączającej i wtyku: stal hartowana i niklowana.
  • Materiał sprężyny, pierścienia ustalającego, kulek: stal szlachetna (1.4310, 14034)
  • Medium: powietrze.
  • Maksymalna przepustowość l/min: 1800.
  • Uszczelnienie: Perbunan NBR (inne materiały na zamówienie)
  • Gwint: ISO 228, DIN EN 10226.
  • Odpowiednik: PARKER, RECTUS Typ 25/26, Cejn 320.
  • Uwagi: Szybkozłączka posiada odpowietrzenie.

Ø węża [mm]

DN SW

L

d

długość

gwintu

waga

[g]

nr artykułu

MS 58 niklowany

6 7,8 19 74 28 25 136 ESIS 6 T
8 7,8 19 74 28 25 136 ESIS 8 T
9 7,8 19 74 28 25 138 ESIS 9 T
10 7,8 19 74 28 25 138 ESIS 10 T
13 7,8 19 74 28 25 141 ESIS 13 T
  • I - długość.
  • d - średnica.
  • SW - rozmiar klucza

szybkozłączka, gniazdo (cz. żeńska) wtyk (cz. męska)

zaw-jedn-odc

Szybkozłączka z Zaworem Odcinającym

("jednostronnie")

Informacje na temat 3 typów połączeń

("Z wolnym przelotem, jednostronnie i obustronnie odcinających")

dostępne w opisie kategorii głównej - "Szybkozłączki" tutaj.

ludecke-polska-certyfikat

Właściwości użytych materiałów i zastosowanie.

Gniazdo szybkozłączki jednostronnie odcinającej, z odpowietrzeniem i z króćcem do węża, wykonane z mosiądzu (MS 58) niklowanego, z elementami ze stali szlachetnej i uszczelnieniem z gumy nitrylowej (NBR).

Ogólne właściwości materiałów:

Mosiądz MS58 to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.

Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Stosowany zazwyczaj do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, ale również jest wykorzystywany do przesyłu nieagresywnych mediów gazowych, w tym powietrza pod ciśnieniem zawierającego tzw. "mgiełkę olejową" stosowaną w urządzeniach pneumatycznych.

Stal hartowana to jeden ze stopów żelaza, który należy do grupy materiałów o określonych właściwościach fizycznych nadawanych za pomocą metody obróbki. Powstaje ona w procesie nadawania stali określonych właściwości na drodze obróbki termicznej, dokładniej, wykorzystującej zmiany temperatury. Hartowanie stali polega na nagrzaniu materiału do określonej temperatury, utrzymaniu jej w określonym czasie. Nagrzana stal zmienia swoją strukturę wewnętrzną na martenzytyczną lub bainityczną, a następnie zostaje schłodzona. Zwykle za pomocą szybkiej kąpieli hartowniczej, najczęściej w wodzie bądź w oleju, ale wyróżnia się kilka sposobów schłodzenia, gwałtowne, stopniowe etc. Stal hartowana służy do produkcji wielu podzespołów przemysłowych podzespołów wykorzystywanych wszędzie tam, gdzie wymagana jest wyjątkowa odporność i twardość wykorzystywanego materiału.

Niklowanie powierzchni, stosuje się w celu zwiększenia odporności mechanicznej materiału oraz jego żywotności. Warstwa niklu powoduje, iż wyroby są trwalsze, mniej podatne na uszkodzenia mechaniczne, oraz kontakt z agresywnymi substancjami mogącymi powodować osłabienie wytrzymałości szybkozłączki np. na ciśnienie.

Stal Szlachetna to grupa stopów żelaza, potocznie rozumianych również jako stal nierdzewna, odróżniająca się jednak od niej procesem wytapiania wyłącznie metodami charakteryzującymi się wysokim stopniem czystości dodatków. Stal ta charakteryzuje się bardzo dobrą odpornością na czynniki powodujące korozję, takie jak powietrze atmosferyczne, rozcieńczone kwasy, roztwory alkaliczne, słona woda morska czy chemikalia. Podobnie jak w przypadku stali nierdzewnej, podlega ona normalizacji. Najpopularniejsze są Europejska Norma 10088, Amerykańska Norma AISI czy popularna Niemiecka Norma DIN.

NBR zwany potocznie gumą olejoodporną jest kopolimerem butadienu i akrylonitrylu, procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -20°C do +70°C dla gorącej wody, czy nawet +164°C dla pary wodnej. Guma ta wykazuje odporność na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Świetnie pracuje w ścisku, przy dużych ciśnieniach. Guma ta wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane (np. benzen, tri), estry.

Zastosowanie

Szybkozłączki z serii ESIS o rozmiarze DN 7,8 przeznaczone są przede wszystkim do transportu sprężonego powietrza w systemach pneumatycznych. Część T posiada z jednej strony gniazdo, a z drugiej znormalizowany króciec do węża. Złącze to jest jednocześnie zaworem jednostronnie odcinającym, co zapobiega wydostawaniu się medium w przypadku rozpięcia przewodu i nie wymaga dodatkowego zaworu zamykającego instalacje w celu jej rozpięcia.

Szybkozłączki te posiadają specjalny system odpowietrzenia, który stworzono dla zwiększenia bezpieczeństwa operatorów pracujących z przewodami transportującymi powietrze pod dużym ciśnieniem. Specjalna konstrukcja zapobiega powstawaniu przy rozłączaniu efektu "biczowania" końcówki przewodu (whiplash effect), oraz redukuje hałas. Podłączanie i rozłączanie odbywa się inaczej niż w standardowych szybkozłączkach i przebiega według poniższej instrukcji. Odłączanie możliwe jest dopiero po spadku do bezpiecznej wartości ciśnienia resztkowego w złączu.

Zasada Działania Szybkozłączek z Odpowietrzeniem
intrukcja-odp1

intrukcja-odp2

intrukcja-odp3

Krok 1

Wpięcie wtyku jednym ruchem do gniazda

Krok 2

Aby rozłączyć złącze należy wykonać ruch odciągający tuleje, zgodnie z zaznaczoną strzałką w stronę gniazda szybkozłączki. Spowoduje to bezpieczne odpowietrzenie. (w standardowych szybkozłączkach odłączenie wtyku).

Krok 3

Ruch tulei w kierunku wtyku (zgodnie z zaznaczaną strzałką), powoduje jego wypięcie. Jest to kierunek odwrotny niż w innych, standardowych szybkozłączkach, dzięki temu zwiększone jest bezpieczeństwo. Nie ma ryzyka, że ktoś przez przypadek wypnie szybkozłączkę, która może być pod wysokim ciśnieniem.

Szybkozłączki te znajdą zastosowanie w wielu gałęziach przemysłu, dla przykładu w robotyce i automatyce do sterowania urządzeniami, maszynami, liniami produkcyjnymi i narzędziami. Sprawdzają się również stosowane przy technologii pomiarowej. Nadają się do zasilania powietrzem narzędzi i urządzeń pneumatycznych, mogą być montowane bezpośrednio do narzędzi. Złącza mogą się również przydać w warsztatach samochodowych i blacharskich do obsługi narzędzi pneumatycznych. Szybkozłączki te można łączyć ze z szybkozłączkami typu ESA DN 5; ESO DN 5,5; ES DIN 7,2; ESPN DN 7,4 i wieloma innymi. Na życzenie klienta, złącza te są dostępne z uszczelnieniem wykonanym z EPDM, FKM (Viton).


Dostępne warianty produktu:

Szybkozłączka Przemysłowa z Króćcem do Węża - z Odpowietrzeniem - Uniwersalna DN 7,8 - Typ ESIS T - Odp. RECTUS Typ 25/26, Cejn 320 - LUDECKE
nr artykułu MS 58 niklowany
ESIS 6 T
  • Ø węża [mm]
    6
  • DN
    7,8
  • SW
    19
  • L
    74
  • d
    28
  • długość gwintu
    25
  • waga [g]
    136
Szybkozłączka Przemysłowa z Króćcem do Węża - z Odpowietrzeniem - Uniwersalna DN 7,8 - Typ ESIS T - Odp. RECTUS Typ 25/26, Cejn 320 - LUDECKE
nr artykułu MS 58 niklowany
ESIS 8 T
  • Ø węża [mm]
    8
  • DN
    7,8
  • SW
    19
  • L
    74
  • d
    28
  • długość gwintu
    25
  • waga [g]
    136
Szybkozłączka Przemysłowa z Króćcem do Węża - z Odpowietrzeniem - Uniwersalna DN 7,8 - Typ ESIS T - Odp. RECTUS Typ 25/26, Cejn 320 - LUDECKE
nr artykułu MS 58 niklowany
ESIS 9 T
  • Ø węża [mm]
    9
  • DN
    7,8
  • SW
    19
  • L
    74
  • d
    28
  • długość gwintu
    25
  • waga [g]
    138
Szybkozłączka Przemysłowa z Króćcem do Węża - z Odpowietrzeniem - Uniwersalna DN 7,8 - Typ ESIS T - Odp. RECTUS Typ 25/26, Cejn 320 - LUDECKE
nr artykułu MS 58 niklowany
ESIS 10 T
  • Ø węża [mm]
    10
  • DN
    7,8
  • SW
    19
  • L
    74
  • d
    28
  • długość gwintu
    25
  • waga [g]
    138
Szybkozłączka Przemysłowa z Króćcem do Węża - z Odpowietrzeniem - Uniwersalna DN 7,8 - Typ ESIS T - Odp. RECTUS Typ 25/26, Cejn 320 - LUDECKE
nr artykułu MS 58 niklowany
ESIS 13 T
  • Ø węża [mm]
    13
  • DN
    7,8
  • SW
    19
  • L
    74
  • d
    28
  • długość gwintu
    25
  • waga [g]
    141
