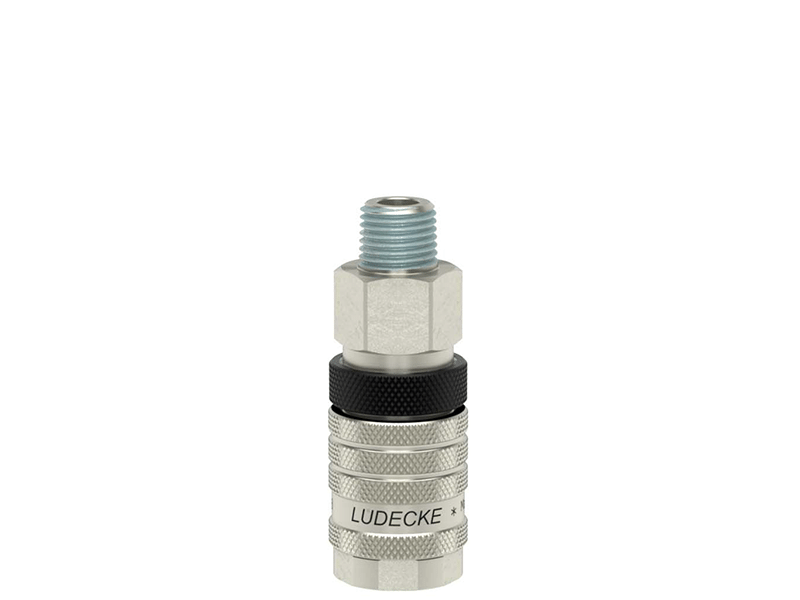

Szybkozłączka Przemysłowa z Gwintem Zewn. DN 7,8 - Kodowana - Typ ESIK A - z Zabezpieczeniem - LUDECKE
Szybkozłączka z systemem tulei zabezpieczającej oraz kodowaniu zabezpieczającego przed skręcaniem, z gwintem zewnętrznym i zaworem jednostronnie odcinającym. Wykonana z mosiądzu MS 58 niklowanego z zaworem. Szybkozłączka stosowana do powietrza i płynów, daje się obsługiwać jedną ręką.
Czytaj więcej >>- Ciśnienie robocze [bar]: 35.
- Temperatura pracy [°C]: od -20 do +100.
- Materiał przyłącza, korpusu: mosiądz MS 58 niklowany.
- Materiał tulei odłączającej i wtyku: stal hartowana i niklowana.
- Materiał sprężyny, pierścienia ustalającego, kulek: stal szlachetna.
- Materiał nakrętki kontrującej: mosiądz ms 58 czarny anodowany.
- Medium: powietrze i media płynne.
- Maksymalna przepustowość l/min: 2000.
- Uszczelnienie: Perbunan NBR. (inne materiały na życzenie EPDM-FKM)
- Gwint: ISO 228, DIN EN 10226.
- Odpowiednik: PARKER, Rectus 25/26, Cejn 320.
| gwint | DN | SW |
L [mm] |
D [mm] |
długość gwintu [mm] |
waga [g] |
nr artykułu MS 58 niklowany |
| R 1/4'' | 7,8 | 19 | 64 | 23 | 11 | 119 | ESIK 14 A |
| R 3/8'' | 7,8 | 19 | 65 | 23 | 12 | 118 | ESIK 38 A |
| R 1/2'' | 7,8 | 22 | 58 | 23 | 15 | 135 | ESIK 12 A |
- L - długość.
- D - średnica.
- SW - rozmiar klucza
|
szybkozłączka, gniazdo (cz. żeńska) wtyk (cz. męska)
Szybkozłączka z Zaworem Odcinającym ("jednostronnie") |
Informacje na temat 3 typów połączeń ("Z wolnym przelotem, jednostronnie i obustronnie odcinających") dostępne w opisie kategorii głównej - "Szybkozłączki" tutaj. |
Właściwości użytych materiałów i zastosowanie.
Gniazdo szybkozłączki jednostronnie odcinającej z powlekanym gwintem zewnętrznym, wykonane z mosiądzu (MS 58) niklowanego, z elementami ze stali szlachetnej i uszczelnieniem z gumy nitrylowej (NBR).
Ogólne właściwości materiałów:
Mosiądz MS58 to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.
Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Stosowany zazwyczaj do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, ale również jest wykorzystywany do przesyłu nieagresywnych mediów gazowych, w tym powietrza pod ciśnieniem zawierającego tzw. "mgiełkę olejową" stosowaną w urządzeniach pneumatycznych.
Stal hartowana to jeden ze stopów żelaza, który należy do grupy materiałów o określonych właściwościach fizycznych nadawanych za pomocą metody obróbki. Powstaje ona w procesie nadawania stali określonych właściwości na drodze obróbki termicznej, dokładniej, wykorzystującej zmiany temperatury. Hartowanie stali polega na nagrzaniu materiału do określonej temperatury, utrzymaniu jej w określonym czasie. Nagrzana stal zmienia swoją strukturę wewnętrzną na martenzytyczną lub bainityczną, a następnie zostaje schłodzona. Zwykle za pomocą szybkiej kąpieli hartowniczej, najczęściej w wodzie bądź w oleju, ale wyróżnia się kilka sposobów schłodzenia, gwałtowne, stopniowe etc. Stal hartowana służy do produkcji wielu podzespołów przemysłowych podzespołów wykorzystywanych wszędzie tam, gdzie wymagana jest wyjątkowa odporność i twardość wykorzystywanego materiału.
Niklowanie powierzchni, stosuje się w celu zwiększenia odporności mechanicznej materiału oraz jego żywotności. Warstwa niklu powoduje, iż wyroby są trwalsze, mniej podatne na uszkodzenia mechaniczne, oraz kontakt z agresywnymi substancjami mogącymi powodować osłabienie wytrzymałości szybkozłączki np. na ciśnienie.
Stal Szlachetna to grupa stopów żelaza, potocznie rozumianych również jako stal nierdzewna, odróżniająca się jednak od niej procesem wytapiania wyłącznie metodami charakteryzującymi się wysokim stopniem czystości dodatków. Stal ta charakteryzuje się bardzo dobrą odpornością na czynniki powodujące korozję, takie jak powietrze atmosferyczne, rozcieńczone kwasy, roztwory alkaliczne, słona woda morska czy chemikalia. Podobnie jak w przypadku stali nierdzewnej, podlega ona normalizacji. Najpopularniejsze są Europejska Norma 10088, Amerykańska Norma AISI czy popularna Niemiecka Norma DIN.
NBR zwany potocznie gumą olejoodporną jest kopolimerem butadienu i akrylonitrylu, procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -20°C do +70°C dla gorącej wody, czy nawet +164°C dla pary wodnej. Guma ta wykazuje odporność na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Świetnie pracuje w ścisku, przy dużych ciśnieniach. Guma ta wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane (np. benzen, tri), estry.
Zastosowanie
Szybkozłączki z serii ESIK o rozmiarze DN 7,8 przeznaczone są przede wszystkim do transportu sprężonego powietrza w systemach pneumatycznych, ale można nimi transportować również media płynne. Część A posiada z jednej strony gniazdo, a z drugiej znormalizowany i powlekany gwint zewnętrzny, dzięki czemu nie ma potrzeby dodatkowo go uszczelniać taśmą. Złącze to jest jednocześnie zaworem jednostronnie odcinającym, co zapobiega wydostawaniu się medium w przypadku rozpięcia przewodu i nie wymaga dodatkowego zaworu zamykającego instalacje w celu jej rozpięcia.
Szybkozłączki z mechanizmem blokady tulei przez nakrętkę blokującą zapewnia prostą i skuteczną ochronę przed niezamierzonym rozłączeniem. Aby skonfigurować złącze, należy nakrętkę blokującą właściwie przekręcić ręcznie po podłączeniu. W serii ESIK dodatkowo zastosowano unikalny system kodowania wtyków, co zapobiega przekręcaniu się jej w złączu podczas pracy. Dzięki temu szybkozłączki z tej serii świetnie sprawdzają się w systemach sanitarnych, do czyszczenia i rekonstrukcji, czy naprawy kanalizacji. Szybkozłączkami tej serii można transportować zarówno sprężone powietrze jak i media płynne, również zawierające środki czyszczące.Odłączanie i wpinanie przewodów w systemie z pierścieniem bezpieczeństwa jest intuicyjnie proste i szybkie, możliwe do wykonania jedną ręką, według poniższej instrukcji:
| Instrukcja obsługi szybkozłączek z pierścieniem zabezpieczającym | ||
 |
 |
 |
| Krok 1. Wpięcie wtyku jednym ruchem do gniazda (a), dzięki czemu pierścień zamykający (b) otworzy zawór i odsłoni gwint (c) umożliwiający zamknięcie pierścienia bezpieczeństwa | Krok 2. Gdy połączenie jest prawidłowe pierścień zamykający złącze (a) umożliwi zakręcenie (c) pierścienia bezpieczeństwa (b). Dokręcenie pierścienia bezpieczeństwa (c) zapobiega przed nieumyślnym wypięciem wtyku szybkozłączki. Zawór znajdujący się w gnieździe złącza jest automatycznie otwarty, po wpięciu wtyku. | Krok 3 Rozpięcie złącza, następuję po odkręceniu pierścienia zabezpieczającego (a) oraz dociśnięcia pierścienia szybkozłączki (b) poprzez wepchnięcie wskazanego strzałką pierścienia (c), co spowoduje jednoczesne wypchnięcie wtyku (d) z gniazda i zamknięcie zaworu jednostronnie zamykającego w gnieździe. |
Szybkozłączki te znajdą zastosowanie w wielu gałęziach przemysłu, a dzięki temu, że można transportować nimi media płynne, doskonale sprawdzają się we wszelkich urządzeniach myjących i sanitarnych, dla przykładu w myjniach samochodowych czy w przemysłowych instalacjach myjących pod ciśnieniem, gdzie ich zaletą jest nie skręcanie się złączek względem siebie podczas pracy. Szybkozłączki te można łączyć ze z szybkozłączkami typu ESA DN 5; ESO DN 5,5; ES DIN 7,2; ESPN DN 7,4 i wieloma innymi. Na życzenie klienta, złącza te są dostępne z uszczelnieniem wykonanym z EPDM, FKM (Viton).
Dostępne warianty produktu:
-
gwintR 1/4''
-
DN7,8
-
SW19
-
L [mm]64
-
D [mm]23
-
długość gwintu [mm]11
-
waga [g]119
-
gwintR 3/8''
-
DN7,8
-
SW19
-
L [mm]65
-
D [mm]23
-
długość gwintu [mm]12
-
waga [g]118
-
gwintR 1/2''
-
DN7,8
-
SW22
-
L [mm]58
-
D [mm]23
-
długość gwintu [mm]15
-
waga [g]135
