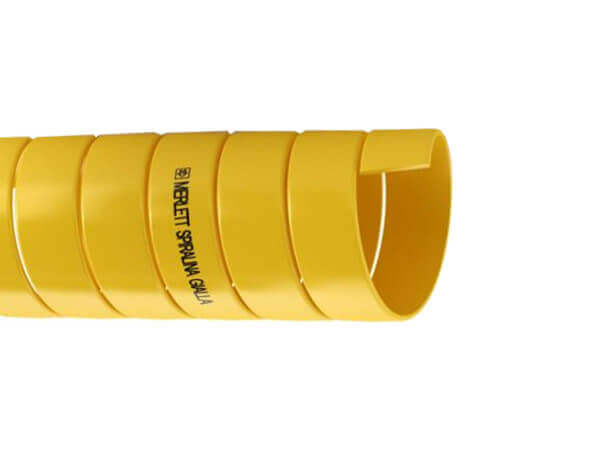

Spirala Ochronna - na Wąż - SPIRALINA GIALLA - ze Sztywnego PCV
Spirala ochronna na wąż SPIRALINA GIALLA zbudowana jest ze sztywnego PCV. Stosowany do zabezpieczania węży hydraulicznych przed zgnieceniem i ścieraniem (zgodnie z ISO 4649>150mm^3) oraz zwijania węży w wiązki.
| Gładkość Powierzchni: | * * * * [4/5] |
| Elastyczność: | * * * * [4/5] |
| Odporność na Ścieranie: | * * * * [4/5] |
| Zakres Temperatury: | od -20°C do +70°C |
| Odporność Chemiczna: | Patrz Tabela Odporności Chemicznej - PCV |
| Odporność na Zgniatanie: | * * * * * [5/5] |
| Odporność na Ściskanie: | ≥ 130 |
| Odporność na UV: | > 200 h |
| Klasa Palności: | UL94 VO, samo-gasnący |
| Odporność na Ozon: | * * * * [4/5] |
| Metoda Obliczeń: | Ø zewn. / Ø wewn. x długość węża = mt |
|
Ø wewn. [mm] |
Ø zewn.
[mm] |
grubość ścianki [mm] |
waga [g/m] |
skok spirali [mm] |
uwagi |
min.Ø - maks.Ø dla pojedynczego węża [cale] |
min.Ø - maks.Ø dla węży w wiązkach [mm] |
nr artykułu |
| 13 | 16,2 | 1,6 | 80 | 11 | >3 | 3/16 - 1/4 | 12 - 18 | 92600313600KQ |
| 16 | 19,5 | 1,7 | 100 | 13 | >3 | 1/4 - 1/2 | 16 - 26 | 92600316000KQ |
| 20 | 24,2 | 2,1 | 170 | 14,5 | >3 | 1/2 - 3/4 | 20 - 27 | 92600320500KQ |
| 23,5 | 28,5 | 2,5 | 240 | 15 | >4 | 1/2 - 3/4 | 23 - 30 | 926003XXXXXX |
| 26 | 30 | 2 | 250 | 15 | >4 | 1/2 - 1 | 25 - 33 | 926003XXXXXX |
| 27 | 32,2 | 2,6 | 295 | 16 | >4 | 5/8 - 1 | 27 - 35 | 92600327200KQ |
| 30 | 35,4 | 2,7 | 330 | 18 | >4 | 3/4 - 1 | 30 - 35 | 92600330500KQ |
| 34,5 | 40 | 2,8 | 420 | 20,5 | >4 | 1 - 1 1/4 | 35 - 60 | 92600335000KQ |
| 43,5 | 49,5 | 3 | 600 | 23 | >4 | 1 1/4 - 1 1/2 | 35 - 75 | 92600344000KQ |
| 56 | 63 | 3,5 | 850 | 26 | >4 | 1 1/2 - 2 | 50 - 90 | 92600356300KQ |
| 64 | 72,5 | 4,3 | 1150 | 30 | >5 | 2 | 60 - 120 | 92600365500KQ |
| 81 | 91 | 5 | 1600 | 35 | >5 | - | 75 - 200 | 92600380000KQ |
| 103 | 115 | 6 | 2200 | 46 | >5 | - | - | 92600310100KQ |
| 124 | 136 | 6 | 2850 | 50 | >5 | - | - | 92600312200KQ |
- uwagi - siła rozciągająca potrzebna do zwiększenia długości o 100%
Dostępne warianty produktu:
92600313600KQ
-
Ø wewn. [mm]13
-
Ø zewn. [mm]16,2
-
grubość ścianki [mm]1,6
-
waga [g/m]80
-
skok spirali [mm]11
-
uwagi>3
-
min.Ø - maks.Ø dla pojedynczego węża [cale]3/16 - 1/4
-
min.Ø - maks.Ø dla węży w wiązkach [mm]12 - 18
92600316000KQ
-
Ø wewn. [mm]16
-
Ø zewn. [mm]19,5
-
grubość ścianki [mm]1,7
-
waga [g/m]100
-
skok spirali [mm]13
-
uwagi>3
-
min.Ø - maks.Ø dla pojedynczego węża [cale]1/4 - 1/2
-
min.Ø - maks.Ø dla węży w wiązkach [mm]16 - 26
92600320500KQ
-
Ø wewn. [mm]20
-
Ø zewn. [mm]24,2
-
grubość ścianki [mm]2,1
-
waga [g/m]170
-
skok spirali [mm]14,5
-
uwagi>3
-
min.Ø - maks.Ø dla pojedynczego węża [cale]1/2 - 3/4
-
min.Ø - maks.Ø dla węży w wiązkach [mm]20 - 27
926003XXXXXX
-
Ø wewn. [mm]23,5
-
Ø zewn. [mm]28,5
-
grubość ścianki [mm]2,5
-
waga [g/m]240
-
skok spirali [mm]15
-
uwagi>4
-
min.Ø - maks.Ø dla pojedynczego węża [cale]1/2 - 3/4
-
min.Ø - maks.Ø dla węży w wiązkach [mm]23 - 30
926003XXXXXX
-
Ø wewn. [mm]26
-
Ø zewn. [mm]30
-
grubość ścianki [mm]2
-
waga [g/m]250
-
skok spirali [mm]15
-
uwagi>4
-
min.Ø - maks.Ø dla pojedynczego węża [cale]1/2 - 1
-
min.Ø - maks.Ø dla węży w wiązkach [mm]25 - 33
92600327200KQ
-
Ø wewn. [mm]27
-
Ø zewn. [mm]32,2
-
grubość ścianki [mm]2,6
-
waga [g/m]295
-
skok spirali [mm]16
-
uwagi>4
-
min.Ø - maks.Ø dla pojedynczego węża [cale]5/8 - 1
-
min.Ø - maks.Ø dla węży w wiązkach [mm]27 - 35
92600330500KQ
-
Ø wewn. [mm]30
-
Ø zewn. [mm]35,4
-
grubość ścianki [mm]2,7
-
waga [g/m]330
-
skok spirali [mm]18
-
uwagi>4
-
min.Ø - maks.Ø dla pojedynczego węża [cale]3/4 - 1
-
min.Ø - maks.Ø dla węży w wiązkach [mm]30 - 35
92600335000KQ
-
Ø wewn. [mm]34,5
-
Ø zewn. [mm]40
-
grubość ścianki [mm]2,8
-
waga [g/m]420
-
skok spirali [mm]20,5
-
uwagi>4
-
min.Ø - maks.Ø dla pojedynczego węża [cale]1 - 1 1/4
-
min.Ø - maks.Ø dla węży w wiązkach [mm]35 - 60
92600344000KQ
-
Ø wewn. [mm]43,5
-
Ø zewn. [mm]49,5
-
grubość ścianki [mm]3
-
waga [g/m]600
-
skok spirali [mm]23
-
uwagi>4
-
min.Ø - maks.Ø dla pojedynczego węża [cale]1 1/4 - 1 1/2
-
min.Ø - maks.Ø dla węży w wiązkach [mm]35 - 75
92600356300KQ
-
Ø wewn. [mm]56
-
Ø zewn. [mm]63
-
grubość ścianki [mm]3,5
-
waga [g/m]850
-
skok spirali [mm]26
-
uwagi>4
-
min.Ø - maks.Ø dla pojedynczego węża [cale]1 1/2 - 2
-
min.Ø - maks.Ø dla węży w wiązkach [mm]50 - 90
92600365500KQ
-
Ø wewn. [mm]64
-
Ø zewn. [mm]72,5
-
grubość ścianki [mm]4,3
-
waga [g/m]1150
-
skok spirali [mm]30
-
uwagi>5
-
min.Ø - maks.Ø dla pojedynczego węża [cale]2
-
min.Ø - maks.Ø dla węży w wiązkach [mm]60 - 120
92600380000KQ
-
Ø wewn. [mm]81
-
Ø zewn. [mm]91
-
grubość ścianki [mm]5
-
waga [g/m]1600
-
skok spirali [mm]35
-
uwagi>5
-
min.Ø - maks.Ø dla pojedynczego węża [cale]-
-
min.Ø - maks.Ø dla węży w wiązkach [mm]75 - 200
92600310100KQ
-
Ø wewn. [mm]103
-
Ø zewn. [mm]115
-
grubość ścianki [mm]6
-
waga [g/m]2200
-
skok spirali [mm]46
-
uwagi>5
-
min.Ø - maks.Ø dla pojedynczego węża [cale]-
-
min.Ø - maks.Ø dla węży w wiązkach [mm]-
92600312200KQ
-
Ø wewn. [mm]124
-
Ø zewn. [mm]136
-
grubość ścianki [mm]6
-
waga [g/m]2850
-
skok spirali [mm]50
-
uwagi>5
-
min.Ø - maks.Ø dla pojedynczego węża [cale]-
-
min.Ø - maks.Ø dla węży w wiązkach [mm]-
