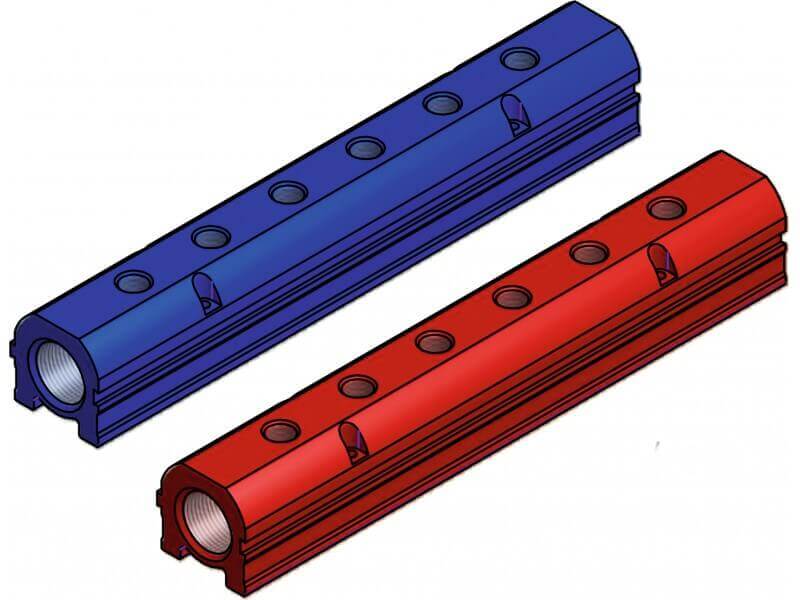

Bloki rozdzielcze oksydowane na kolor niebieski i czerwony. Możliwości zabudowy modułowej. System szyn oraz wtyków w aluminiowym profilu umożliwia dowolną ilość kombinacji i przedłużeń. Centralne doprowadzeniu mediów do urządzenia oszczędza energię oraz przewody doprowadzające. Gwint wprowadzający boczny G 3/4'', gwint wyprowadzający górny 1/4'' dla złączek serii DN6 i DN9. Inne rozmiary i wykonanie na zamówienie.
kolor |
wyjście |
wejście |
długość całkowita [mm] |
B [mm] |
L1 [mm] |
L2 [mm] |
L3 [mm] |
L4 [mm] |
C [mm] |
A [mm] |
D [mm] |
B1 [mm] |
waga [g] |
nr artykułu |
niebieski | 4 x G 1/4'' | G 3/4'' | 190 | 43,5 | 75,6 | 30 | 41,5 | 57,2 | 4,5 | 41,3 | 38 | 31 | 500 | VB 34144-190 B |
czerwony | 4 x G 1/4'' | G 3/4'' | 190 | 43,5 | 75,6 | 30 | 41,5 | 57,2 | 4,5 | 41,3 | 38 | 31 | 500 | VB 34144-190 R |
niebieski | 6 x G 1/4'' | G 3/4'' | 266 | 43,5 | 151,6 | 30 | 41,5 | 57,2 | 4,5 | 41,3 | 38 | 31 | 700 | VB 34146-266 B |
czerwony | 6 x G 1/4'' | G 3/4'' | 266 | 43,5 | 151,6 | 30 | 41,5 | 57,2 | 4,5 | 41,3 | 38 | 31 | 700 | VB 34146-266 R |
niebieski | 8 x G 1/4'' | G 3/4'' | 342 | 43,5 | 227,6 | 30 | 41,5 | 57,2 | 4,5 | 41,3 | 38 | 31 | 900 | VB 34148-342 B |
czerwony | 8 x G 1/4'' | G 3/4'' | 342 | 43,5 | 227,6 | 30 | 41,5 | 57,2 | 4,5 | 41,3 | 38 | 31 | 900 | VB 34148-342 R |
niebieski | 10 x G 1/4'' | G 3/4'' | 418 | 43,5 | 303,6 | 30 | 41,5 | 57,2 | 4,5 | 41,3 | 38 | 31 | 1100 | VB 341410-418 B |
czerwony | 10 x G 1/4'' | G 3/4'' | 418 | 43,5 | 303,6 | 30 | 41,5 | 57,2 | 4,5 | 41,3 | 38 | 31 | 1100 | VB 341410-418 R |
