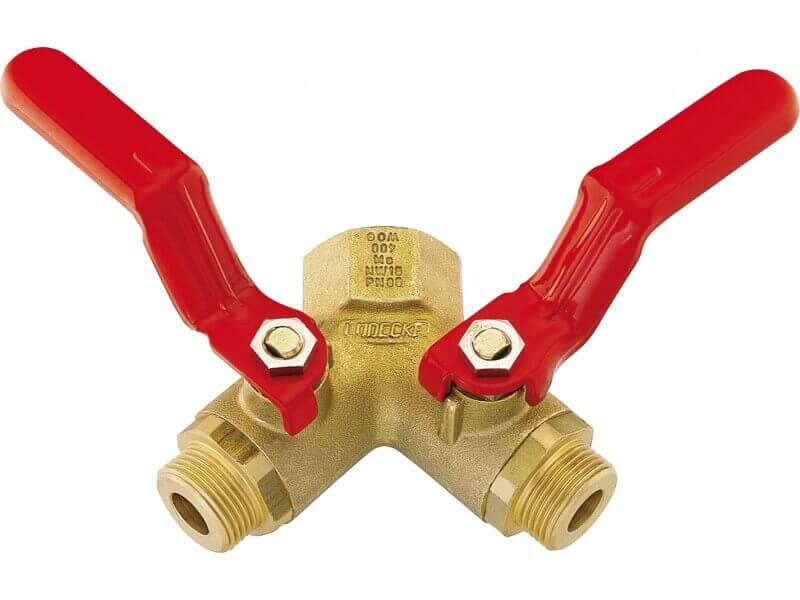

Rozdzielacz z Zaworami Kulowymi i Złączami Kłowymi - DIN 3489 Typ DKH - LUDECKE

Zawory kulowe przeznaczone do powietrza sprężonego do pracy na budowach i w przemyśle. Pracują bez konserwacji, trwałe, solidne i niezawodne, dają się łatwo włączać, sprawdzone pod kątem szczelności. Wykonane z oporem rękojeści i odpowietrzaniem, na życzenie bez odpowietrzania.


  • Ciśnienie robocze [bar]: 35
  • Temperatura pracy [°C]: od -15 do +100
  • Materiał korpusu: mosiądz MS 58
  • Materiał kuli: mosiądz chromowany nominalny przelot PN 13
  • Uszczelnienie kuli: PTFE wzmocnione włóknem szklanym
  • Uszczelnienie trzpienia: Perbunan
  • Materiał trzpienia i nakrętek: mosiądz MS 58
  • Gwint: ISO 228 G (lub BSPP) – gwint rurowy Whitwortha, walcowy
  • Materiał dźwigni: stal malowane na czerwono
  • Medium: powietrze
gwint wyjścia gwint wejścia DN

L

H [mm] SW

waga [g]

nr artykułu

2x G 3/4“ Z

G 1“ W 13 115 105 41 1039 DKH 10*
2x KIGO 34 G 1“ W 13 170 130 41 1350 DKH 10 G
2x KIM 34 G 1“ W 13 170 130 41 1435 DKH 10 M
2x KIG 34-DR G 1“ W 13 215 150 41 1704 DKH 10 DR
  • L - całkowita szerokość
  • H - całkowita wysokość
  • W - gwint wewnętrzny
  • Z - gwint zewnętrzny
  • * - bez złącza (sam gwint zewnętrzny)
  • DR - obrotowe


Dostępne warianty produktu:

Rozdzielacz z Zaworami Kulowymi i Złączami Kłowymi - DIN 3489 Typ DKH - LUDECKE
nr artykułu
DKH 10*
  • gwint wyjścia
    2x G 3/4“ Z
  • gwint wejścia
    G 1“ W
  • DN
    13
  • L
    115
  • H [mm]
    105
  • SW
    41
  • waga [g]
    1039
Rozdzielacz z Zaworami Kulowymi i Złączami Kłowymi - DIN 3489 Typ DKH - LUDECKE
nr artykułu
DKH 10 G
  • gwint wyjścia
    2x KIGO 34
  • gwint wejścia
    G 1“ W
  • DN
    13
  • L
    170
  • H [mm]
    130
  • SW
    41
  • waga [g]
    1350
Rozdzielacz z Zaworami Kulowymi i Złączami Kłowymi - DIN 3489 Typ DKH - LUDECKE
nr artykułu
DKH 10 M
  • gwint wyjścia
    2x KIM 34
  • gwint wejścia
    G 1“ W
  • DN
    13
  • L
    170
  • H [mm]
    130
  • SW
    41
  • waga [g]
    1435
Rozdzielacz z Zaworami Kulowymi i Złączami Kłowymi - DIN 3489 Typ DKH - LUDECKE
nr artykułu
DKH 10 DR
  • gwint wyjścia
    2x KIG 34-DR
  • gwint wejścia
    G 1“ W
  • DN
    13
  • L
    215
  • H [mm]
    150
  • SW
    41
  • waga [g]
    1704
