Przewód Płaskozwijalny do Wiertnic Przemysłowych - DRILLFLEX - PU - Woda i Sprężone Powietrze

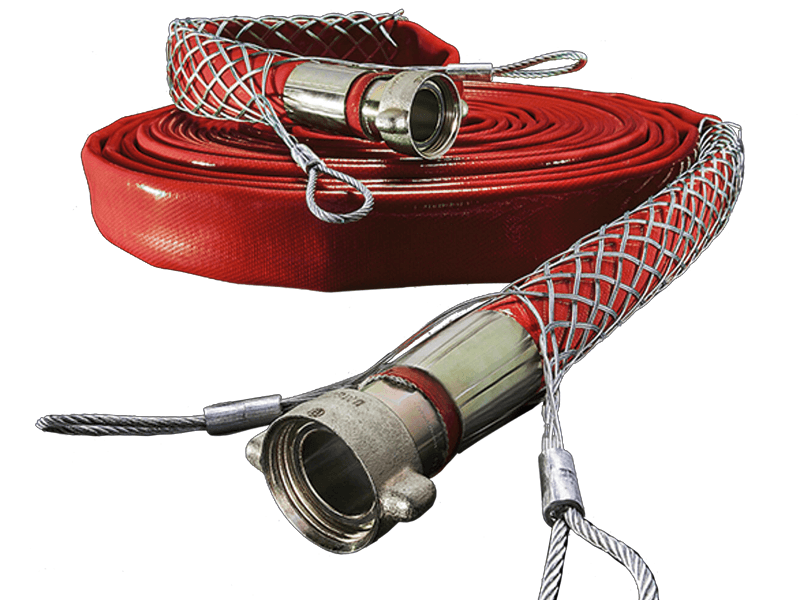

Przewód płaski DRILLFLEX do wiertnic, wykonany z Poliuretanu, dwupłaszczowy, odporny na ścieranie, do wody i skompresowanego powietrza, przeznaczony do pracy przy odwiertach studni i tuneli oraz w kopalniach i przemyśle. W komplecie z zamontowanymi złączami LUDECKE RD 65x1/6 lub RD 75x1/6 oraz stalowymi siatkami zabezpieczającymi. Węże wraz ze złączami są kompatybilne z ATLAS COPCO.

Czytaj więcej >>

Zakres Temperatury (woda): od -20°C do +80°C (temp. otoczenia) do 110°C (temp. medium)
Materiały: PU, wzmocnione włóknami poliestrowymi, czerwony, złącza ze stali ocynkowanej z żółtą pasywacją
Złącza: Kompletne zestawyzłączy skręcanych LUDECKE RD 75x1/6" lub RD 65x1/6i
Odporność pokrycia: Promieniowanie UV, Ozon, Starzenie, Ścieranie

Ø wewn.

[mm]

grubość

ścianki [mm]

waga

[g/m]

ciśnienie

robocze [bar]

ciśnienie

rozrywające 20°C [bar]

rozmiar

złącza

wytrzymałość na

rozciąganie [kg]

długość

[m]

nr

artykułu

52 4,5 800 35 180 RD 65x1/6'' 13200 5 GH52AC6505
52 4,5 800 35 180 RD 65x1/6'' 13200 10 GH52AC6510
52 4,5 800 35 180 RD 65x1/6'' 13200 15 GH52AC6515
52 4,5 800 35 180 RD 65x1/6'' 13200 20 GH52AC6520
52 4,5 800 35 180 RD 65x1/6'' 13200 25 GH52AC6525
52 4,5 800 35 180 RD 65x1/6'' 13200 30 GH52AC6530
52 4,5 800 35 180 RD 65x1/6'' 13200 35 GH52AC6535
52 4,5 800 35 180 RD 65x1/6'' 13200 40 GH52AC6540
52 4,5 800 35 180 RD 75x1/6'' 13200 5 GH52RD7505
52 4,5 800 35 180 RD 75x1/6'' 13200 10 GH52RD7510
52 4,5 800 35 180 RD 75x1/6'' 13200 15 GH52RD7515
52 4,5 800 35 180 RD 75x1/6'' 13200 20 GH52RD7520
52 4,5 800 35 180 RD 75x1/6'' 13200 30 GH52RD7530
52 4,5 800 35 180 RD 75x1/6'' 13200 35 GH52RD7535
52 4,5 800 35 180 RD 75x1/6'' 13200 40 GH52RD7540

Materiały użyte w konstrukcji węża i właściwości specjalne:

Przewód płaskozwijany DRILLFLEX wykonany jest z dwóch warstw wysokogatunkowego PU (Poliuretanu). Wyposażony w kompletne zestawy LUDECKE wykonane ze stali ocynkowanej z żółtą pasywacją.

Ogólne właściwości materiałów:

Poliuretan należy do rodziny tworzyw sztucznych, które zdobywają coraz większą popularność ze względu na szerokie możliwości zastosowania i właściwości fizyko-chemiczne w produkcji coraz większej ilości urządzeń i narzędzi, zarówno w ciężkich zastosowaniach przemysłowych jak i w życiu codziennym. Węże wykonane z tego materiału charakteryzują się m. in.: Wysoką giętkością, sprężystością i elastycznością w dużym zakresie temperaturowym, dużą odpornością na ścieranie, odpornością na pękanie i rozrywanie, odpornością na zmienne obciążenia (dynamiczne - wstrząsy. drgania, uderzenia), dobrą odpornością na warunki atmosferyczne. Materiał charakteryzuje się również odpornością na wiele substancji chemicznych, w tym: na oleje, tłuszcze i wiele rozpuszczalników.

W celu szczegółowego zapoznania się z odpornością materiału na konkretną substancję chemiczną, czy medium, warto sprawdzić Tabelę Odporności Chemicznej dla PUR. Należy pamiętać, iż użyte w wężach materiały pomimo podobnego składu chemicznego, mogą się różnić własnościami fizykochemicznymi, w związku z czym nie należy stosować węży niezgodnie z zaprojektowanym przeznaczeniem. W przypadku wątpliwości co do odporności węża, zachęcamy do kontaktu z naszymi doradcami technicznymi.

Stal ocynkowana jest to stal zabezpieczona przed korozją poprzez nałożenie warstwy cynku. Antykorozyjne właściwości powłok cynkowych polegają na tym, że cynk może tworzyć niezwykle odporne i bardzo trudno rozpuszczalne powłoki kryjące. Tworzą się one podczas kontaktu z powietrzem i wodą, składają się głównie z zasadowego węglanu cynku i to one są odpowiedzialne za właściwą ochronę przed korozją. Wprawdzie z biegiem lat są one w niewielkich ilościach znoszone przez wiatr i wpływy atmosferyczne, jednak z uwagi na znajdujący się pod nimi cynk, powstają na nowo. Jakość uzyskiwanych powłok cynkowych (połysk, gładkość, grubość, przyczepność, itp.) jest na nich różna i zależy od składu chemicznego, w szczególności od zawartości węgla, fosforu i krzemu. W celu zwiększenia ochrony przed korozją, powłoki cynkowe chromianuje się konwersyjnie (poddaje pasywacji).

Złącza:

Gwint: ISO 228/DIN 405.

Norma: DIN 8537 / 20 033.

Złącza z króćcami pod obejmę skorupową (posiadają kołnierz).

System złączy skręcanych z żeliwa ciągliwego / stali, ocynkowane z żółtą pasywacją (wolną od chromu VI).

Króćce ze stożkiem 1:3 z dodatkowym uszczelnieniem O-ring.

Rozmiary: RD 75x1/6" i RD 65x1/6"

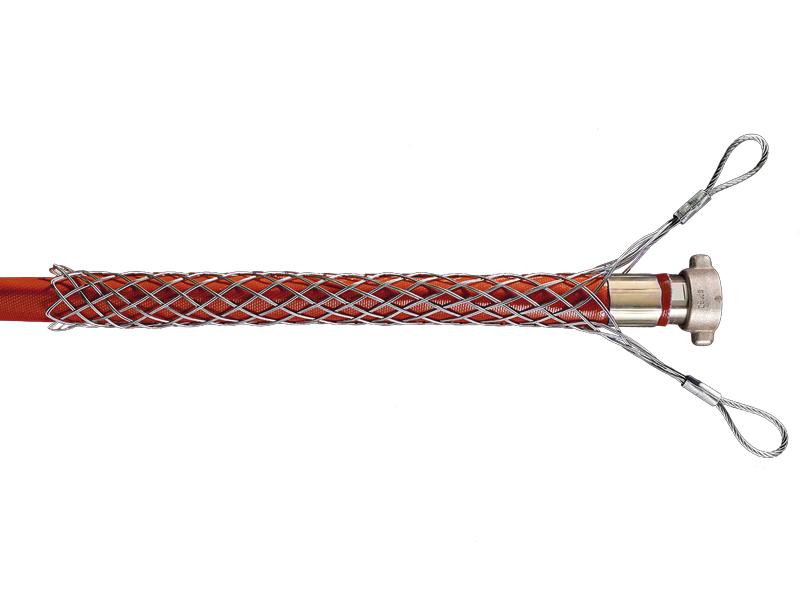

Zamocowanie za pomocą tulei zaciskowych z dodatkową siatką zabezpieczającą wykonaną ze stali ocynkowanej.

Złącza kompatybilne z fabrycznie zamontowanymi w przewodach, znajdują się w sekcji "Złączy skręcanych ze stali i żeliwa - LUDECKE" >>>

Znajdziecie tam Państwo pasujące nyple, redukcje, króćce, korki i adaptery, umożliwiające przyłączenie przewodów do posiadanych maszyn i wiertnic. Zachęcamy również do kontaktu z naszymi doradcami technicznymi w celu zweryfikowania parametrów technicznych, czy dobrania właściwych elementów instalacyjnych.

Zastosowanie:

Przewód dwupłaszczowy, płaskozwijany DRILLFLEX to wąż trudnościeralny wykonany z poliuretanu przeznaczony do ciężkich zadań o dużym obciążeniu, odporny na duże ciśnienie. Wąż znajdzie zastosowanie w górnictwie, budownictwie, przemyśle przy prowadzeniu odwiertów, w tym wierceniu studni lub wykopach pod fundamenty za pomocą wiertnic przemysłowych. Przeznaczony jest do transportu wody i skompresowanego powietrza zawierającej. Wąż charakteryzuje się dużą odpornością na ścieranie, wytrzymałością i trwałością (nawet pięciokrotnie dłuższy czas użytkowania w porównaniu do węży wykonanych z gumy nitrylowej - NBR), jest odporny na olej, benzynę i chemikalia (zgodnie z tabelą odporności chemicznej), odporny na starzenie i ozon. Dzięki oddzieleniu płaszcza zewnętrznego, od pracującego płaszcza wewnętrznego, przewód jest mniej podatny na mechaniczne uszkodzenia, czy przetarcia. Charakteryzuje się bardzo niską stratą ciśnienia oraz małym wydłużeniem podczas pracy.


Dostępne warianty produktu:

Przewód Płaskozwijalny do Wiertnic Przemysłowych - DRILLFLEX - PU - Woda i Sprężone Powietrze
nr artykułu
GH52AC6505
  • Ø wewn. [mm]
    52
  • grubość ścianki [mm]
    4,5
  • waga [g/m]
    800
  • ciśnienie robocze [bar]
    35
  • ciśnienie rozrywające 20°C [bar]
    180
  • rozmiar złącza
    RD 65x1/6''
  • wytrzymałość na rozciąganie [kg]
    13200
  • długość [m]
    5
Przewód Płaskozwijalny do Wiertnic Przemysłowych - DRILLFLEX - PU - Woda i Sprężone Powietrze
nr artykułu
GH52AC6510
  • Ø wewn. [mm]
    52
  • grubość ścianki [mm]
    4,5
  • waga [g/m]
    800
  • ciśnienie robocze [bar]
    35
  • ciśnienie rozrywające 20°C [bar]
    180
  • rozmiar złącza
    RD 65x1/6''
  • wytrzymałość na rozciąganie [kg]
    13200
  • długość [m]
    10
Przewód Płaskozwijalny do Wiertnic Przemysłowych - DRILLFLEX - PU - Woda i Sprężone Powietrze
nr artykułu
GH52AC6515
  • Ø wewn. [mm]
    52
  • grubość ścianki [mm]
    4,5
  • waga [g/m]
    800
  • ciśnienie robocze [bar]
    35
  • ciśnienie rozrywające 20°C [bar]
    180
  • rozmiar złącza
    RD 65x1/6''
  • wytrzymałość na rozciąganie [kg]
    13200
  • długość [m]
    15
Przewód Płaskozwijalny do Wiertnic Przemysłowych - DRILLFLEX - PU - Woda i Sprężone Powietrze
nr artykułu
GH52AC6520
  • Ø wewn. [mm]
    52
  • grubość ścianki [mm]
    4,5
  • waga [g/m]
    800
  • ciśnienie robocze [bar]
    35
  • ciśnienie rozrywające 20°C [bar]
    180
  • rozmiar złącza
    RD 65x1/6''
  • wytrzymałość na rozciąganie [kg]
    13200
  • długość [m]
    20
Przewód Płaskozwijalny do Wiertnic Przemysłowych - DRILLFLEX - PU - Woda i Sprężone Powietrze
nr artykułu
GH52AC6525
  • Ø wewn. [mm]
    52
  • grubość ścianki [mm]
    4,5
  • waga [g/m]
    800
  • ciśnienie robocze [bar]
    35
  • ciśnienie rozrywające 20°C [bar]
    180
  • rozmiar złącza
    RD 65x1/6''
  • wytrzymałość na rozciąganie [kg]
    13200
  • długość [m]
    25
Przewód Płaskozwijalny do Wiertnic Przemysłowych - DRILLFLEX - PU - Woda i Sprężone Powietrze
nr artykułu
GH52AC6530
  • Ø wewn. [mm]
    52
  • grubość ścianki [mm]
    4,5
  • waga [g/m]
    800
  • ciśnienie robocze [bar]
    35
  • ciśnienie rozrywające 20°C [bar]
    180
  • rozmiar złącza
    RD 65x1/6''
  • wytrzymałość na rozciąganie [kg]
    13200
  • długość [m]
    30
Przewód Płaskozwijalny do Wiertnic Przemysłowych - DRILLFLEX - PU - Woda i Sprężone Powietrze
nr artykułu
GH52AC6535
  • Ø wewn. [mm]
    52
  • grubość ścianki [mm]
    4,5
  • waga [g/m]
    800
  • ciśnienie robocze [bar]
    35
  • ciśnienie rozrywające 20°C [bar]
    180
  • rozmiar złącza
    RD 65x1/6''
  • wytrzymałość na rozciąganie [kg]
    13200
  • długość [m]
    35
Przewód Płaskozwijalny do Wiertnic Przemysłowych - DRILLFLEX - PU - Woda i Sprężone Powietrze
nr artykułu
GH52AC6540
  • Ø wewn. [mm]
    52
  • grubość ścianki [mm]
    4,5
  • waga [g/m]
    800
  • ciśnienie robocze [bar]
    35
  • ciśnienie rozrywające 20°C [bar]
    180
  • rozmiar złącza
    RD 65x1/6''
  • wytrzymałość na rozciąganie [kg]
    13200
  • długość [m]
    40
Przewód Płaskozwijalny do Wiertnic Przemysłowych - DRILLFLEX - PU - Woda i Sprężone Powietrze
nr artykułu
GH52RD7505
  • Ø wewn. [mm]
    52
  • grubość ścianki [mm]
    4,5
  • waga [g/m]
    800
  • ciśnienie robocze [bar]
    35
  • ciśnienie rozrywające 20°C [bar]
    180
  • rozmiar złącza
    RD 75x1/6''
  • wytrzymałość na rozciąganie [kg]
    13200
  • długość [m]
    5
Przewód Płaskozwijalny do Wiertnic Przemysłowych - DRILLFLEX - PU - Woda i Sprężone Powietrze
nr artykułu
GH52RD7510
  • Ø wewn. [mm]
    52
  • grubość ścianki [mm]
    4,5
  • waga [g/m]
    800
  • ciśnienie robocze [bar]
    35
  • ciśnienie rozrywające 20°C [bar]
    180
  • rozmiar złącza
    RD 75x1/6''
  • wytrzymałość na rozciąganie [kg]
    13200
  • długość [m]
    10
Przewód Płaskozwijalny do Wiertnic Przemysłowych - DRILLFLEX - PU - Woda i Sprężone Powietrze
nr artykułu
GH52RD7515
  • Ø wewn. [mm]
    52
  • grubość ścianki [mm]
    4,5
  • waga [g/m]
    800
  • ciśnienie robocze [bar]
    35
  • ciśnienie rozrywające 20°C [bar]
    180
  • rozmiar złącza
    RD 75x1/6''
  • wytrzymałość na rozciąganie [kg]
    13200
  • długość [m]
    15
Przewód Płaskozwijalny do Wiertnic Przemysłowych - DRILLFLEX - PU - Woda i Sprężone Powietrze
nr artykułu
GH52RD7520
  • Ø wewn. [mm]
    52
  • grubość ścianki [mm]
    4,5
  • waga [g/m]
    800
  • ciśnienie robocze [bar]
    35
  • ciśnienie rozrywające 20°C [bar]
    180
  • rozmiar złącza
    RD 75x1/6''
  • wytrzymałość na rozciąganie [kg]
    13200
  • długość [m]
    20
Przewód Płaskozwijalny do Wiertnic Przemysłowych - DRILLFLEX - PU - Woda i Sprężone Powietrze
nr artykułu
GH52RD7530
  • Ø wewn. [mm]
    52
  • grubość ścianki [mm]
    4,5
  • waga [g/m]
    800
  • ciśnienie robocze [bar]
    35
  • ciśnienie rozrywające 20°C [bar]
    180
  • rozmiar złącza
    RD 75x1/6''
  • wytrzymałość na rozciąganie [kg]
    13200
  • długość [m]
    30
Przewód Płaskozwijalny do Wiertnic Przemysłowych - DRILLFLEX - PU - Woda i Sprężone Powietrze
nr artykułu
GH52RD7535
  • Ø wewn. [mm]
    52
  • grubość ścianki [mm]
    4,5
  • waga [g/m]
    800
  • ciśnienie robocze [bar]
    35
  • ciśnienie rozrywające 20°C [bar]
    180
  • rozmiar złącza
    RD 75x1/6''
  • wytrzymałość na rozciąganie [kg]
    13200
  • długość [m]
    35
Przewód Płaskozwijalny do Wiertnic Przemysłowych - DRILLFLEX - PU - Woda i Sprężone Powietrze
nr artykułu
GH52RD7540
  • Ø wewn. [mm]
    52
  • grubość ścianki [mm]
    4,5
  • waga [g/m]
    800
  • ciśnienie robocze [bar]
    35
  • ciśnienie rozrywające 20°C [bar]
    180
  • rozmiar złącza
    RD 75x1/6''
  • wytrzymałość na rozciąganie [kg]
    13200
  • długość [m]
    40
