Przewód Ciśnieniowy z Poliuretanu z Przedmuchiwaczem - Zestaw PUG APN - Wąż Spiralny z Pistoletem - LUDECKE

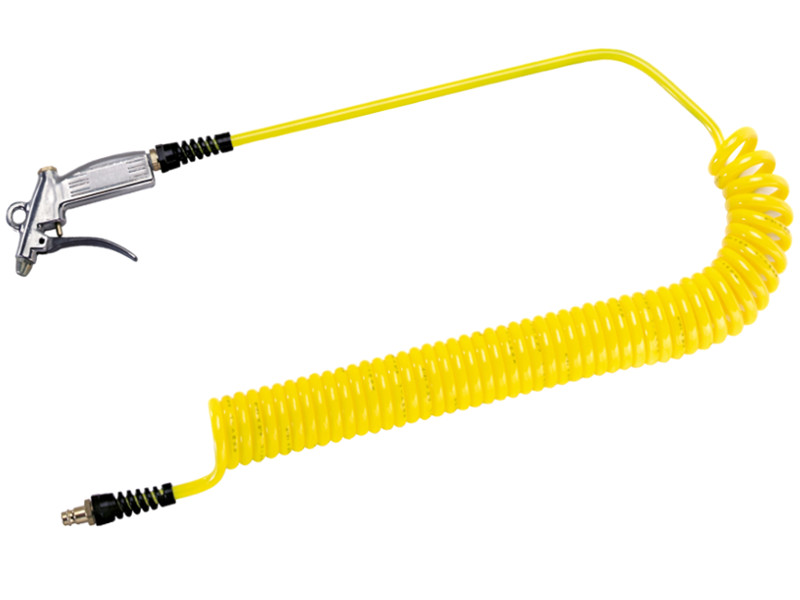

Żółty przewód spiralny MODY wykonany z PU z powłoką wzmacniającą z PA, uzbrojony wtykiem szybkozłączki DN 7,2 (seria ES) i pistoletem do przedmuchiwania APNO. Montowany oryginalnie przez producenta - Ludecke. Przeznaczony do przedmuchiwania i czyszczenia powietrzem w przemyśle, warsztatach samochodowych i rzemieślniczych.

Czytaj więcej >>

  • Ciśnienie robocze [bar]: 15
  • Temperatura pracy [°C]: od -40 do +85
  • Medium: powietrze
  • Końcówka przyłącza: wtyk ES DN 7,2.
  • Rodzaj pistoletu: APN0. [kliknij aby zobaczyć]

Ø węża

max dł.

robocza [m]

długość [m]

długość

po złożeniu

Ø spirali [mm]

nr artykułu

5/8 3 4,5 320 36 PUG 583 APN
5/8 6 7,5 610 36 PUG 586 APN
6,5/10 3 4,5 320 52 PUG 65103 APN
6,5/10 6 7,5 550 52 PUG 65106 APN

ludecke-polska-certyfikat

Właściwości użytych materiałów i zastosowanie.

Przewód zbudowany z węża spiralnego z Poliuretanu opartego na poliestrach, z pokryciem poliamidowym, uzbrojony w pistolet do przedmuchiwania wykonany z aluminium i stali ocynkowanej, po stronie z dłuższym końcem gładkim, oraz wtyk szybkozłączki DN 7,2 z Serii ES wykonany z mosiądzu gładkiego MS 58.

Ogólne właściwości materiałów:

Poliuretan (PU, PUR, kauczuk poliuretanowy), to rodzina tworzyw sztucznych, które zdobywają coraz większą popularność ze względu na szerokie możliwości zastosowania i właściwości fizyko-chemiczne w produkcji coraz większej ilości urządzeń i narzędzi, zarówno w ciężkich zastosowaniach przemysłowych jak i w życiu codziennym. Uszczelki wykonane z tego materiału charakteryzują się m. in.: giętkością, sprężystością i elastycznością w dużym zakresie temperaturowym, dużą odpornością na ścieranie, odpornością na pękanie i rozrywanie, odporność na zmienne obciążenia (dynamiczne - wstrząsy. drgania, uderzenia), dobrą odpornością na warunki atmosferyczne. Materiał charakteryzuje się również odpornością na wiele substancji chemicznych, w tym: na oleje, tłuszcze i wiele rozpuszczalników.

Poliamid (PA) jest produktem polikondensacji kwasu adypinowego oraz heksametylodiaminy. Jest to tworzywa sztuczne z grupy tworzyw krystalicznych. Tworzywo to wyróżnia się znakomitymi parametrami mechanicznymi, dużą odpornością na rozciąganie i ścieranie, a także niewielkim współczynnikiem tarcia. Do największych zalet PA zaliczyć można stałość kształtu w wysokich temperaturach. Dodatkowo warto wspomnieć o ich odporności na działanie benzyny i różnego rodzaju rozpuszczalników, a jednocześnie dużą chłonność wilgoci. Odporność na temperaturę tego materiału wynosi między -30°C a +100°C.

Mosiądz MS58 to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.

Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Stosowany zazwyczaj do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, ale również jest wykorzystywany do przesyłu nieagresywnych mediów gazowych, w tym powietrza pod ciśnieniem zawierającego tzw. "mgiełkę olejową" stosowaną w urządzeniach pneumatycznych.

Stopy aluminium, poza glinem zawierają cynk, miedź, krzem, mangan i wiele innych metali. Charakteryzują się dużą wytrzymałością i twardością, oraz niską wagą. Dzięki odporności na korozję i małą gęstość, używa się tego materiału do wyrobu złączy niskociśnieniowych wszędzie tam, gdzie istotna jest niska waga produktu, czyli np. w systemach hydraulicznych, w przemyśle samochodowym, lotniczym, w automatyce i cybernetyce. Dzięki zastosowaniu techniki zwanej anodowaniem, zwiększa się odporność stopu na zużycie, czy przetarcie. Stopy te charakteryzują się również dobrą odpornością chemiczną na przesyłane media, dzięki czemu często polecane są w połączeniu z przewodami z tworzyw sztucznych.

Stal ocynkowana jest to stal zabezpieczona przed korozją poprzez nałożenie warstwy cynku. Antykorozyjne właściwości powłok cynkowych polegają na tym, że cynk może tworzyć niezwykle odporne i bardzo trudno rozpuszczalne powłoki kryjące. Tworzą się one podczas kontaktu z powietrzem i wodą, składają się głównie z zasadowego węglanu cynku i to one są odpowiedzialne za właściwą ochronę przed korozją. Wprawdzie z biegiem lat są one w niewielkich ilościach znoszone przez wiatr i wpływy atmosferyczne, jednak z uwagi na znajdujący się pod nimi cynk, powstają na nowo. Jakość uzyskiwanych powłok cynkowych (połysk, gładkość, grubość, przyczepność, itp.) jest na nich różna i zależy od składu chemicznego, w szczególności od zawartości węgla, fosforu i krzemu.

Zastosowanie

Żółty przewód spiralny MODY z wtykiem szybkozłączki DN 7,2 na krótkim końcu (10 cm) i pistoletem do przedmuchiwania na długim końcu (50 cm), całkowicie zmontowany przez producenta. Przewody przechodzą wewnętrzną kontrolę jakości, dzięki czemu klient ma pewność pracy z przewodem najwyższej jakości. Wąż wykonany z poliuretanu na bazie poliestrów, ze wzmocnionym pokryciem, zapewnia długotrwałą żywotność. Każdy zestaw posiada indywidualne opakowanie dzięki czemu zapewniony jest czysty i bezpieczny transport. Przewody przeznaczone są do czyszczenia sprężonym powietrzem miejsc pracy i elementów produkcyjnych w przemyśle, garażach, warsztatach produkcyjnych i rzemieślniczych. Wtyki szybkozłączek w przewodach są z wolnym przelotem i nie posiadają zaworów.

W ofercie posiadamy cały asortyment kompatybilnych szybkozłączek DN 7,2 >>>

Odłączanie i wpinanie przewodów w tym systemie jest intuicyjnie proste i szybkie, możliwe do wykonania jedną ręką. Według poniższej instrukcji:

Instrukcja obsługi szybkozłączek
plug-play1 plug-play2 plug-play3
Krok 1. Wpięcie wtyku jednym ruchem do gniazda Krok 2. Dociśnięcie wtyku do gniazda i lekkie pociągnięcie za wtyk dla sprawdzenia połączenia. Otwiera to zawór znajdujący się w gnieździe złącza. Krok 3 Rozpięcie złącza, poprzez wepchnięcie wskazanego strzałką pierścienia, co spowoduje jednoczesne wypchnięcie wtyku z gniazda i zamknięcie zaworu jednostronnie zamykającego w gnieździe.


Dostępne warianty produktu:

Przewód Ciśnieniowy z Poliuretanu z Przedmuchiwaczem - Zestaw PUG APN - Wąż Spiralny z Pistoletem - LUDECKE
nr artykułu
PUG 583 APN
  • Ø węża
    5/8
  • max dł. robocza [m]
    3
  • długość [m]
    4,5
  • długość po złożeniu
    320
  • Ø spirali [mm]
    36
Przewód Ciśnieniowy z Poliuretanu z Przedmuchiwaczem - Zestaw PUG APN - Wąż Spiralny z Pistoletem - LUDECKE
nr artykułu
PUG 586 APN
  • Ø węża
    5/8
  • max dł. robocza [m]
    6
  • długość [m]
    7,5
  • długość po złożeniu
    610
  • Ø spirali [mm]
    36
Przewód Ciśnieniowy z Poliuretanu z Przedmuchiwaczem - Zestaw PUG APN - Wąż Spiralny z Pistoletem - LUDECKE
nr artykułu
PUG 65103 APN
  • Ø węża
    6,5/10
  • max dł. robocza [m]
    3
  • długość [m]
    4,5
  • długość po złożeniu
    320
  • Ø spirali [mm]
    52
Przewód Ciśnieniowy z Poliuretanu z Przedmuchiwaczem - Zestaw PUG APN - Wąż Spiralny z Pistoletem - LUDECKE
nr artykułu
PUG 65106 APN
  • Ø węża
    6,5/10
  • max dł. robocza [m]
    6
  • długość [m]
    7,5
  • długość po złożeniu
    550
  • Ø spirali [mm]
    52
