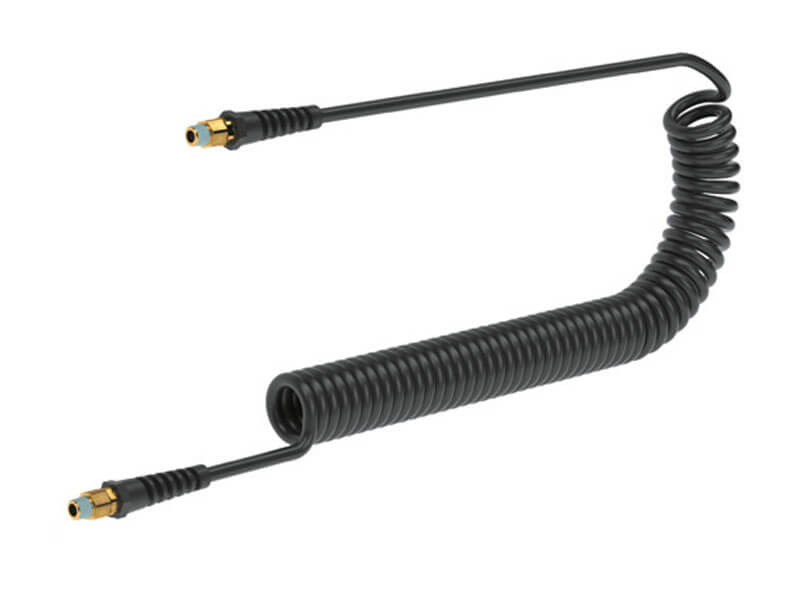

Przewód Spiralny do Powietrza Poliuretanowy - Odporny na Iskry i Płomienie - Przewód Pneumatyczny - Typ PUFS - LUDECKE

Węże spiralne wykonane z poliuretanu o specjalnych właściwościach, wyjątkowo odporne na działanie strumienia iskier (np. podczas wykonywania robót spawalniczych). Węże nie zawierają fluoru, halogenu, silikonu i są odporne na hydrolizę. Węże odporne na działanie płomieni, klasa palności wg. UL 94 = VO. Węże przeznaczone są do sprężonego powietrza i wody w bardzo ekstremalnych warunkach. Znajdują zastosowanie w automatyce przemysłowej np. przy robotach spawalniczych, we wtryskarkach, do prac gdzie dochodzi do powstawania strumienia iskier, na kolei, w przemyśle maszynowym (budowa maszyn).

Czytaj więcej >>

  • Ciśnienie robocze [bar]: 15
  • Temperatura pracy [°C]: od -20 do +85
  • Medium: powietrze, woda
  • Materiał: poliuretan
  • Gwint: ISO 228 / DIN EN 10026

Ø węża

przyłącze

max dł.

robocza [m]

długość [m]

długość po

złożeniu

Ø spirali [mm]

waga

[g]

nr artykułu
6/10 2xR 1/4''z obrotowy 3 4,5 320mm 52mm 450 PUFS 6103 DVK
6/10 2xR 1/4''z obrotowy 6 7,5 550mm 52mm 630 PUFS 6106 DVK
6/10 2xR 1/4''z obrotowy 8 10 660mm 52mm 750 PUFS 6108 DVK
8/12 2xR 3/8''z obrotowy 3 4,5 275mm 65mm 520 PUFS 8123 DVK
8/12 2xR 3/8''z obrotowy 6 7,5 550mm 65mm 800 PUFS 8126 DVK
8/12 2xR 3/8''z obrotowy 8 10 635mm 65mm 1130 PUFS 8128 DVK

ludecke-polska-certyfikat

Właściwości użytych materiałów i zastosowanie.

Przewód zbudowany z węża spiralnego z Poliuretanu opartego na polieterze, z pokryciem poliamidowym, uzbrojony w złącza z gwintami zewnętrznymi wg DIN EN 10226, pokrytych uszczelnieniem z LOCTITE, wykonane z mosiądzu gładkiego MS 58, elementy (sprężyny zabezpieczające) wykonane z poliamidu.

Ogólne właściwości materiałów:

Poliuretan (PU, PUR, kauczuk poliuretanowy), to rodzina tworzyw sztucznych, które zdobywają coraz większą popularność ze względu na szerokie możliwości zastosowania i właściwości fizyko-chemiczne w produkcji coraz większej ilości urządzeń i narzędzi, zarówno w ciężkich zastosowaniach przemysłowych jak i w życiu codziennym. Uszczelki wykonane z tego materiału charakteryzują się m. in.: giętkością, sprężystością i elastycznością w dużym zakresie temperaturowym, dużą odpornością na ścieranie, odpornością na pękanie i rozrywanie, odporność na zmienne obciążenia (dynamiczne - wstrząsy. drgania, uderzenia), dobrą odpornością na warunki atmosferyczne. Materiał charakteryzuje się również odpornością na wiele substancji chemicznych, w tym: na oleje, tłuszcze i wiele rozpuszczalników.

Poliamid (PA) jest produktem polikondensacji kwasu adypinowego oraz heksametylodiaminy. Jest to tworzywo sztuczne z grupy tworzyw krystalicznych. Tworzywo to wyróżnia się znakomitymi parametrami mechanicznymi, dużą odpornością na rozciąganie i ścieranie, a także niewielkim współczynnikiem tarcia. Do największych zalet PA zaliczyć można stałość kształtu w wysokich temperaturach. Dodatkowo warto wspomnieć o ich odporności na działanie benzyny i różnego rodzaju rozpuszczalników, a jednocześnie dużą chłonność wilgoci. Odporność na temperaturę tego materiału wynosi między -30°C a +100°C.

Mosiądz MS58 to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.

Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Stosowany zazwyczaj do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, ale również jest wykorzystywany do przesyłu nieagresywnych mediów gazowych, w tym powietrza pod ciśnieniem zawierającego tzw. "mgiełkę olejową" stosowaną w urządzeniach pneumatycznych.

Normy:

Wąż przeszedł test pionowej palności, zgodnie z którą został sklasyfikowany jako klasa UL 94 = V0.

W teście tym zbadano próbkę materiału, z którego wykonany jest wąż, o długości 5” (127mm), szerokości 0,5” (12,7mm) i grubości nie większej niż 0,5” (12,7mm). Próbkę zamocowano na górnym końcu na długości 1/4” w pozycji pionowej, a pod nią w odległości 12” (305mm) umieszczono siatkę obłożoną bawełną chirurgiczną. Do próbki przystawiono palnik, wyregulowany tak aby dawał niebieski płomień o długości 3/4”. Płomień skierowano na dolną krawędź próbki z odległości 3/8” (9,5mm). Oddziaływanie płomienia trwało 10 sekund. Natychmiast po zaniku płomienia na próbce, ponownie skierowano płomień palnika na czas 10 sekund. Po usunięciu płomienia ustalono czas zapalenia próbki i czas trwania żarzenia się próbki. Test został przeprowadzony na pięciu różnych próbkach.

Badany materiał posiada klasę palności zgodnie z UL 94 V-0 ponieważ: - Żadna z pięciu badanych próbek po usunięciu palnika nie wykazała tworzenia się płomienia przez czas dłuższy niż 10 sekund. - Całkowity czas palenia w 10 próbach zapalenia nie przekroczył 50 sekund. - Żadna z badanych próbek nie paliła się lub żarzyła do miejsca zamocowania. - Od żadnej z badanych próbek nie oderwały się i nie spadały palące się kawałki powodując zapalenie się bawełny znajdującej się pod próbką. - Dla każdej próbki czas żarzenia się nie przekroczył 30 sekund.

Zastosowanie

Odporny na iskry i płomienie przewód spiralny, wykonany z poliuretanu na bazie polieteru, ze wzmocnionym pokryciem. Przewody przechodzą wewnętrzną kontrolę jakości, dzięki czemu klient ma pewność pracy z przewodem najwyższej jakości. Wąż wykonany z poliuretanu na bazie polieteru, ze wzmocnionym pokryciem, zapewnia długotrwałą żywotność. Każdy zestaw posiada indywidualne opakowanie dzięki czemu zapewniony jest czysty i bezpieczny transport. Przeznaczony do transportu sprężonego powietrza i wody. Stosowany m. in. do zasilania sprężonym powietrzem i wodą w ekstremalnych warunkach w przemyśle (np. do obsługi robotów spawalniczych, czy przy wtryskarkach tworzyw sztucznych) w garażach, spawalniach, kolejnictwie, budynkach użyteczności publicznej, budowie maszyn. Odporny na ścieranie, mgiełkę olejową.


Dostępne warianty produktu:

Przewód Spiralny do Powietrza Poliuretanowy - Odporny na Iskry i Płomienie - Przewód Pneumatyczny - Typ PUFS - LUDECKE
nr artykułu
PUFS 6103 DVK
  • Ø węża
    6/10
  • przyłącze
    2xR 1/4''z obrotowy
  • max dł. robocza [m]
    3
  • długość [m]
    4,5
  • długość po złożeniu
    320mm
  • Ø spirali [mm]
    52mm
  • waga [g]
    450
Przewód Spiralny do Powietrza Poliuretanowy - Odporny na Iskry i Płomienie - Przewód Pneumatyczny - Typ PUFS - LUDECKE
nr artykułu
PUFS 6106 DVK
  • Ø węża
    6/10
  • przyłącze
    2xR 1/4''z obrotowy
  • max dł. robocza [m]
    6
  • długość [m]
    7,5
  • długość po złożeniu
    550mm
  • Ø spirali [mm]
    52mm
  • waga [g]
    630
Przewód Spiralny do Powietrza Poliuretanowy - Odporny na Iskry i Płomienie - Przewód Pneumatyczny - Typ PUFS - LUDECKE
nr artykułu
PUFS 6108 DVK
  • Ø węża
    6/10
  • przyłącze
    2xR 1/4''z obrotowy
  • max dł. robocza [m]
    8
  • długość [m]
    10
  • długość po złożeniu
    660mm
  • Ø spirali [mm]
    52mm
  • waga [g]
    750
Przewód Spiralny do Powietrza Poliuretanowy - Odporny na Iskry i Płomienie - Przewód Pneumatyczny - Typ PUFS - LUDECKE
nr artykułu
PUFS 8123 DVK
  • Ø węża
    8/12
  • przyłącze
    2xR 3/8''z obrotowy
  • max dł. robocza [m]
    3
  • długość [m]
    4,5
  • długość po złożeniu
    275mm
  • Ø spirali [mm]
    65mm
  • waga [g]
    520
Przewód Spiralny do Powietrza Poliuretanowy - Odporny na Iskry i Płomienie - Przewód Pneumatyczny - Typ PUFS - LUDECKE
nr artykułu
PUFS 8126 DVK
  • Ø węża
    8/12
  • przyłącze
    2xR 3/8''z obrotowy
  • max dł. robocza [m]
    6
  • długość [m]
    7,5
  • długość po złożeniu
    550mm
  • Ø spirali [mm]
    65mm
  • waga [g]
    800
Przewód Spiralny do Powietrza Poliuretanowy - Odporny na Iskry i Płomienie - Przewód Pneumatyczny - Typ PUFS - LUDECKE
nr artykułu
PUFS 8128 DVK
  • Ø węża
    8/12
  • przyłącze
    2xR 3/8''z obrotowy
  • max dł. robocza [m]
    8
  • długość [m]
    10
  • długość po złożeniu
    635mm
  • Ø spirali [mm]
    65mm
  • waga [g]
    1130
