Podwójny Wąż do Gazu - do Acetylenu i Tlenu - SALDAFORM ® (podwójny) - Wg normy ISO 3821 (wcześniej EN 559) - Gumowy

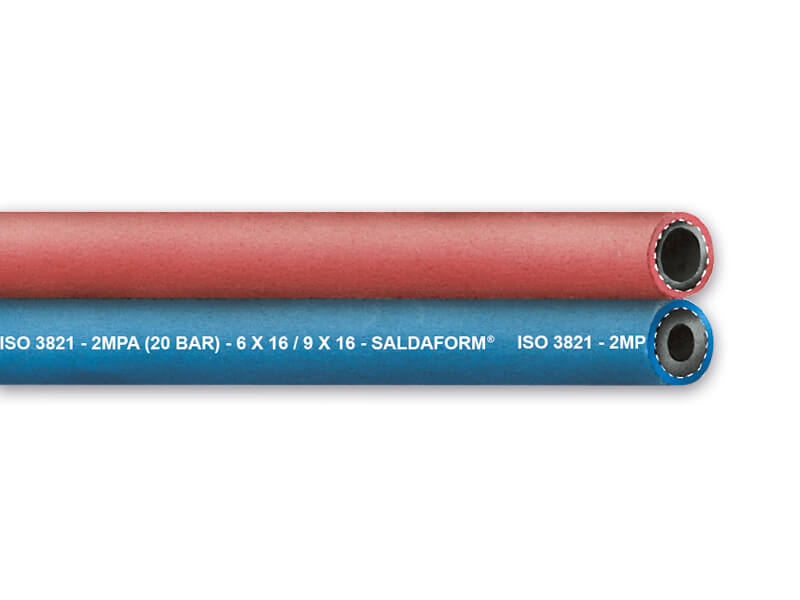

Podwójny wąż SALDAFORM jest wężem do gazów, gumowym, czerwonym do acetylenu, niebieskim do tlenu, wykonanym wg normy ISO 3821 (wcześniej EN 559). Przydatny do spawania plazmowego (PAW).
Czytaj więcej >>| Norma: | ISO 3821:2019 (wcześniej EN 559), EN ISO 1307:2008 |
| Ciśnienie robocze: | 20 bar |
| Ciśnienie rozrywające: | 60 bar |
| Zakres temperatur: | od -30°C do +70°C |
| Warstwa wewnętrzna: | EPDM, czarna, gładka |
| Warstwa zewnętrzna: | EPDM, czerwona / niebieska, gładka |
| Wzmocnienie: | Włókna tekstylne |
| Ø wewn. [mm] | ścianka [mm] | Ø zewn. [mm] | długość [m] | nr artykułu |
| 5 / 5 | 3.0 | 11 | 50 | 3260 005005 |
| 6 / 6 | 3,5 | 13 | 40/50 | 3260 006006 |
| 6 / 9 | 5,0/3,5 | 16 | 40/50 | 3260 006009 |
| 8 /8 | 3,5 | 15 | 50 | 3260 008008 |
| 9 /9 | 3,5 | 16 | 50 | 3260 009009 |
Właściwości użytych materiałów i zastosowanie węża.
Wąż SALDAFORM® (podwójny) wykonany jest z terpolimeru etylenowo-propylenowo-dienowy (EPDM).
Ogólne właściwości materiałów:
Guma EPDM to materiał charakteryzujący się dużą elastycznością i odpornością na załamania. Może pracować przy wyższej temperaturze (nawet 80°C). EPDM zachowuje swoje właściwości elastyczne w pracy poniżej 0°C, nawet do -30°C. Materiał w porównaniu z innymi, wykazuje się bardzo dobrą odpornością na warunki atmosferyczne (promieniowanie UV, Ozon, zmiany temperatury), parcenie i ścieranie. Guma ta jest również odporna na działanie wielu lekkich chemikaliów w tym detergentów, roztworów mydła i środków piorących, płynów hamulcowych na bazie glikoli, lekkich kwasów i zasad, roztworów alkoholu, estry i etery oraz słoną wodą. Guma ta nie jest odporna na działanie smarów i olejów mineralnych, węglowodorów alifatycznych, aromatycznych i chlorowanych.
W celu szczegółowego zapoznania się z odpornością materiału na konkretną substancję chemiczną, czy medium, warto sprawdzić Tabelę Odporności Chemicznej dla EPDM. Należy pamiętać, iż użyte w wężach materiały pomimo podobnego składu chemicznego, mogą się różnić własnościami fizykochemicznymi, w związku z czym nie należy stosować węży niezgodnie z zaprojektowanym przeznaczeniem. W przypadku wątpliwości co do odporności węża, zachęcamy do kontaktu z naszymi doradcami technicznymi.
Zakres norm:
EN ISO 1307/2008, norma określa wymiary węży wykonanych z gumy i z tworzyw sztucznych oraz ich minimalne i maksymalne średnice wewnętrzne. W tym celu węże zostały podzielone, odpowiednio do metody wytwarzania, na cztery typy. Norma podaje także tolerancje długości węży z gumy i z tworzyw sztucznych, ciętych na odcinki, do zastosowań przemysłowych i motoryzacyjnych.
Norma ISO 3821:2019 dotyczy wymagań dla węży gumowych (łącznie z wężami podwójnymi) do spawania, cięcia i procesów pokrewnych, do pracy normalnej do 2 MPa (20 bar) i pracy lekkiej [z ograniczeniem do węży o maksymalnym ciśnieniu roboczym do 1 MPa (10 bar) i średnicy otworu mniejszej lub równej 6,3 mm].
Zastosowanie:
Wąż SALDAFORM® (podwójny) jest bardzo elastyczny przeznaczony do transportu acetylenu (czerwony) i tlenu (niebieski). Wąż stosuje się w procesach spawania i cięcia. Nadaje się do spawania łukiem plazmowym w procesie PAW z użyciem gazu osłonowego i innych podobnych procesów. Wężem można również przesyłać takie gazy jak: wodór, gaz węglowy (mieszanina tlenku węgla i gazowego wodoru), dwutlenek węgla, argon, azot do spawania i cięcia. Budowa bliźniacza węża sprawdza się przy montażu stałych instalacji przemysłowych, w celu uniknięcia łączenia ze sobą osobnych przewodów SALDAFORM RED i SALDAFORM BLUE.
Spawanie plazmowe (PAW) to proces, w którym wykorzystano dwa osobne strumienie gazu: gaz plazmowy, który przepływa otaczając elektrodę wolframową i tworzy słup łuku plazmowego, oraz gaz osłonowy, który chroni jeziorko ciekłego metalu, które po zastygnięciu tworzy spaw. Metoda ta jest szeroko stosowana, gdy trzeba uzyskać połączenia wysokiej jakości i trwałości, np. w przemyśle lotniczym (kosmicznym), przetwórczym, chemicznym i petrochemicznym.
W przypadku węża SALDAFORM®/(podwójny) przeznaczonego do przesyłu gazu, należy uwzględnić, iż nie nadaje się on do przesyłu LPG (Płynna mieszanina gazów propan i butan. Uzyskiwany jako produkt uboczny przy rafinacji ropy naftowej i ze złóż gazu ziemnego, przy przerobie ropy naftowej w rafineriach oraz kondensatu gazu ziemnego i gazoliny.), MPS (paliwa lotnicze) i CNG (Naturalny gaz ziemny, składający się w 70 - 90% z metanu. Wykorzystywany do napędu pojazdów silnikowych).
Dostępne warianty produktu:
-
Ø wewn. [mm]5 / 5
-
ścianka [mm]3.0
-
Ø zewn. [mm]11
-
długość [m]50
-
Ø wewn. [mm]6 / 6
-
ścianka [mm]3,5
-
Ø zewn. [mm]13
-
długość [m]40/50
-
Ø wewn. [mm]6 / 9
-
ścianka [mm]5,0/3,5
-
Ø zewn. [mm]16
-
długość [m]40/50
-
Ø wewn. [mm]8 /8
-
ścianka [mm]3,5
-
Ø zewn. [mm]15
-
długość [m]50
-
Ø wewn. [mm]9 /9
-
ścianka [mm]3,5
-
Ø zewn. [mm]16
-
długość [m]50
