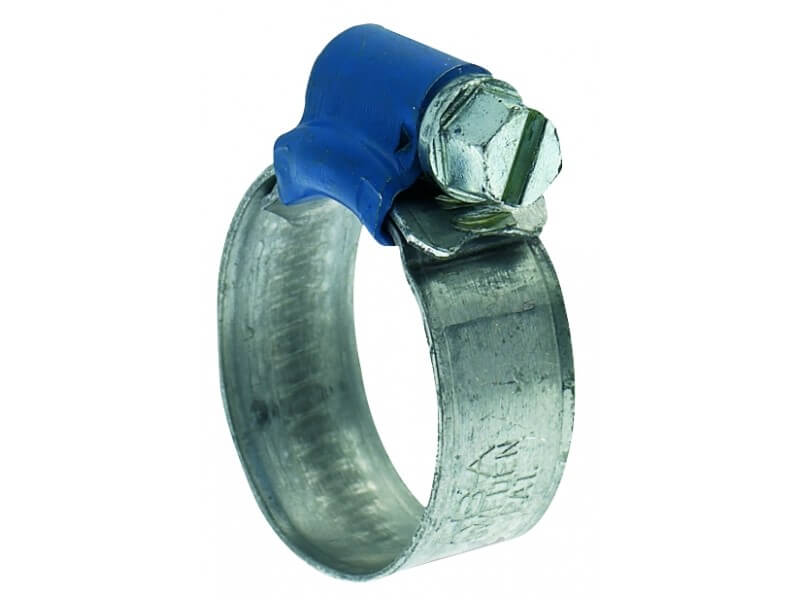

Opaska Zaciskowa - Ślimakowa ABA STANDARD - obejma DIN 3017
Najwyższej klasy obejma ślimakowa ze stali ocynkowanej, spełniająca norme DIN 3017.
Czytaj więcej >>|
zakres ściskania [mm] |
szerokość taśmy [mm] |
nr artykułu |
| 8 - 12 | 9 | 6060 008012 |
| 10 - 16 | 9 | 6060 010016 |
| 12 - 22 | 9 | 6060 012020 |
| 16 - 25 | 12 | 6060 016025 |
| 20 - 32 | 12 | 6060 020032 |
| 25 - 40 | 12 | 6060 025040 |
| 32 - 50 | 12 | 6060 032050 |
| 40 - 60 | 12 | 6060 040060 |
| 50 - 70 | 12 | 6060 050070 |
| 60 - 80 | 12 | 6060 060080 |
| 70 - 90 | 12 | 6060 070090 |
| 80 - 100 | 12 | 6060 080100 |
| 90 - 110 | 12 | 6060 090110 |
| 100 - 120 | 12 | 6060 100120 |
| 110 - 130 | 12 | 6060 110130 |
| 120 - 140 | 12 | 6060 120140 |
| 130 - 150 | 12 | 6060 130150 |
| 140 - 160 | 12 | 6060 140160 |
| 150 - 170 | 12 | 6060 150170 |
| 160 - 180 | 12 | 6060 160180 |
| 170 - 190 | 12 | 6060 170190 |
| 180 - 200 | 12 | 6060 180200 |
| 190 - 210 | 12 | 6060 190210 |
| 200 - 220 | 12 | 6060 200220 |
| 210 - 230 | 12 | 6060 210230 |
| 220 - 240 | 12 | 6060 220240 |
| 230 - 250 | 12 | 6060 230250 |
| 240 - 260 | 12 | 6060 240260 |
| 250 - 270 | 12 | 6060 250270 |
| 260 - 280 | 12 | 6060 260280 |
| 270 - 290 | 12 | 6060 270290 |
| 280 - 300 | 12 | 6060 280300 |
| 290 - 310 | 12 | 6060 290310 |
Właściwości użytych materiałów i zastosowanie.
Obejma ślimakowa wykonana z stali ocynkowanej i aluminium.
Ogólne właściwości materiałów:
Stal ocynkowana jest to stal zabezpieczona przed korozją poprzez nałożenie warstwy cynku. Antykorozyjne właściwości powłok cynkowych polegają na tym, że cynk może tworzyć niezwykle odporne i bardzo trudno rozpuszczalne powłoki kryjące. Tworzą się one podczas kontaktu z powietrzem i wodą, składają się głównie z zasadowego węglanu cynku i to one są odpowiedzialne za właściwą ochronę przed korozją. Wprawdzie z biegiem lat są one w niewielkich ilościach znoszone przez wiatr i wpływy atmosferyczne, jednak z uwagi na znajdujący się pod nimi cynk, powstają na nowo. Jakość uzyskiwanych powłok cynkowych (połysk, gładkość, grubość, przyczepność, itp.) jest na nich różna i zależy od składu chemicznego, w szczególności od zawartości węgla, fosforu i krzemu.
Stopy aluminium, poza glinem zawierają cynk, miedź, krzem, mangan i wiele innych metali. Charakteryzują się dużą wytrzymałością i twardością, oraz niską wagą. Dzięki odporności na korozję i małą gęstość, używa się tego materiału do wyrobu złączy niskociśnieniowych wszędzie tam, gdzie istotna jest niska waga produktu, czyli np. w systemach hydraulicznych, w przemyśle samochodowym, lotniczym, w automatyce i cybernetyce. Dzięki zastosowaniu techniki zwanej anodowaniem, zwiększa się odporność stopu na zużycie, czy przetarcie. Stopy te charakteryzują się również dobrą odpornością chemiczną na przesyłane media, dzięki czemu często polecane są w połączeniu z przewodami z tworzyw sztucznych.
Zastosowanie:
Obejmy ślimakowe to rodzaj opasek zaciskowych do uzbrajania węży, w których mechanika zacisku polega na przesunięciu perforowanej taśmy za pomocą odpowiednio gwintowanej śruby (ślimaka). Jest to najczęściej stosowany i najprostszy typ opasek do węży pracujących pod maksymalnym ciśnieniem 25 bar. Opaskę zakłada się po zewnętrznej stronie węża, na króćce, znajdujące się wewnątrz węża, zapobiegając ryzyku wyrwania się złącza podczas pracy. Zakres ścisku dobiera się na podstawie zewnętrznej średnicy węża, a do zaciśnięcia opaski używa się najczęściej dodatkowych narzędzi w postaci klucza, imbusa lub śrubokrętu. Wytrzymałość opaski, oraz odporność na warunki pracy są uzależnione od materiału wykonania.
Opaski te ciszą się dużą popularnością w montażu instalacji wodnych, instalacji powietrznych i gazowych, w ogrodnictwie, rolnictwie i w lekkich zastosowaniach przemysłowych.
Dostępne warianty produktu:
-
zakres ściskania [mm]8 - 12
-
szerokość taśmy [mm]9
-
zakres ściskania [mm]10 - 16
-
szerokość taśmy [mm]9
-
zakres ściskania [mm]12 - 22
-
szerokość taśmy [mm]9
-
zakres ściskania [mm]16 - 25
-
szerokość taśmy [mm]12
-
zakres ściskania [mm]20 - 32
-
szerokość taśmy [mm]12
-
zakres ściskania [mm]25 - 40
-
szerokość taśmy [mm]12
-
zakres ściskania [mm]32 - 50
-
szerokość taśmy [mm]12
-
zakres ściskania [mm]40 - 60
-
szerokość taśmy [mm]12
-
zakres ściskania [mm]50 - 70
-
szerokość taśmy [mm]12
-
zakres ściskania [mm]60 - 80
-
szerokość taśmy [mm]12
-
zakres ściskania [mm]70 - 90
-
szerokość taśmy [mm]12
-
zakres ściskania [mm]80 - 100
-
szerokość taśmy [mm]12
-
zakres ściskania [mm]90 - 110
-
szerokość taśmy [mm]12
-
zakres ściskania [mm]100 - 120
-
szerokość taśmy [mm]12
-
zakres ściskania [mm]110 - 130
-
szerokość taśmy [mm]12
-
zakres ściskania [mm]120 - 140
-
szerokość taśmy [mm]12
-
zakres ściskania [mm]130 - 150
-
szerokość taśmy [mm]12
-
zakres ściskania [mm]140 - 160
-
szerokość taśmy [mm]12
-
zakres ściskania [mm]150 - 170
-
szerokość taśmy [mm]12
-
zakres ściskania [mm]160 - 180
-
szerokość taśmy [mm]12
-
zakres ściskania [mm]170 - 190
-
szerokość taśmy [mm]12
-
zakres ściskania [mm]180 - 200
-
szerokość taśmy [mm]12
-
zakres ściskania [mm]190 - 210
-
szerokość taśmy [mm]12
-
zakres ściskania [mm]200 - 220
-
szerokość taśmy [mm]12
-
zakres ściskania [mm]210 - 230
-
szerokość taśmy [mm]12
-
zakres ściskania [mm]220 - 240
-
szerokość taśmy [mm]12
-
zakres ściskania [mm]230 - 250
-
szerokość taśmy [mm]12
-
zakres ściskania [mm]240 - 260
-
szerokość taśmy [mm]12
-
zakres ściskania [mm]250 - 270
-
szerokość taśmy [mm]12
-
zakres ściskania [mm]260 - 280
-
szerokość taśmy [mm]12
-
zakres ściskania [mm]270 - 290
-
szerokość taśmy [mm]12
-
zakres ściskania [mm]280 - 300
-
szerokość taśmy [mm]12
-
zakres ściskania [mm]290 - 310
-
szerokość taśmy [mm]12
