Obejma Skorupowa z Aluminium DIN EN 14 420-3 - Dawniej DIN 2826

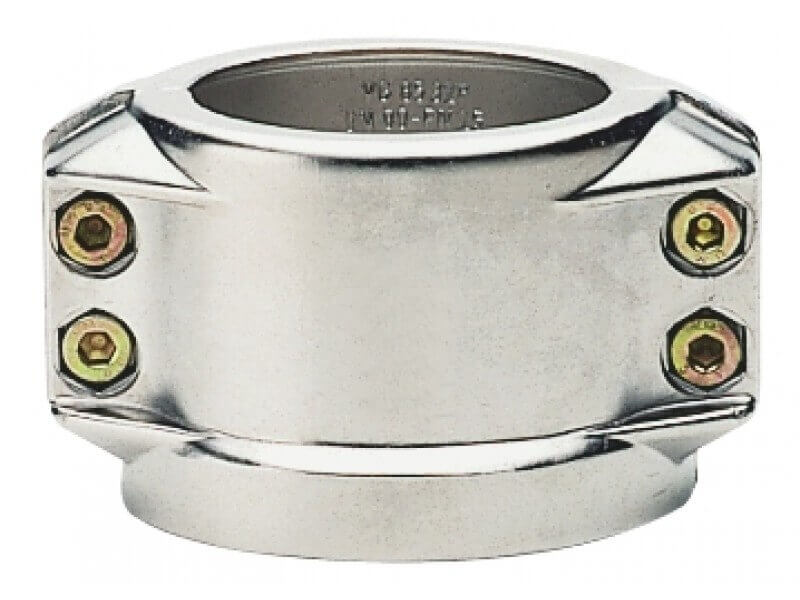

Przeznaczona do montowania węży na króćcach z kołnierzem zabezpieczającym. Ze śrubami imbusowymi i nakrętkami.
Czytaj więcej >>| Ø wewn. węża [mm] | nominalna grubość ścianki | zakres ściskania [mm] | nr artykułu |
| 13 | 5 | 22 - 24 | 5560 013005 |
| 19 | 6 | 30 - 33 | 5560 019006 |
| 25 | 5 | 34 - 37 | 5560 025005 |
| 25 | 6 | 36 - 39 | 5560 025006 |
| 32 | 5 | 41 - 44 | 5560 032005 |
| 32 | 6 | 43 - 46 | 5560 032006 |
| 32 | 8 | 47 - 50 | 5560 032008 |
| 38 | 5 | 47 - 50 | 5560 038005 |
| 38 | 6,5 | 50 - 52 | 5560 038065 |
| 38 | 8 | 53 - 56 | 5560 038008 |
| 38 | 10 | 57 - 60 | 5560 038010 |
| 40 | 7 | 53 - 56 | 5560 040007 |
| 40 | 10 | 58 - 61 | 5560 040010 |
| 50 | 5 | 59 - 62 | 5560 050005 |
| 50 | 6 | 62 - 64 | 5560 050006 |
| 50 | 8 | 63 - 67 | 5560 050008 |
| 50 | 10 | 69 - 71 | 5560 050010 |
| 63 | 6 | 74 - 77 | 5560 063006 |
| 63 | 8 | 78 - 82 | 5560 063008 |
| 63 | 10 | 84 - 87 | 5560 063010 |
| 75 | 5 | 85 - 88 | 5560 075005 |
| 75 | 6 | 87 - 90 | 5560 075006 |
| 75 | 8 | 89 - 93 | 5560 075008 |
| 75 | 10 | 94 - 97 | 5560 075010 |
| 80 | 8 | 94 - 97 | 5560 080008 |
| 100 | 6,5 | 111 - 115 | 5560 100065 |
| 100 | 8 | 114 - 119 | 5560 100008 |
| 100 | 10 | 118 - 122 | 5560 100010 |
| 100 | 12 | 122 - 126 | 5560 100012 |
| 125 | 10 | 143 - 148 | 5560 125010 |
| 150 | 10 | 168 - 174 | 5560 150010 |
| 150 | 13 | 174 - 180 | 5560 150013 |
| 200 | 12 | 222 - 229 | 5560 200012 |
Właściwości użytych materiałów i zastosowanie.
Obejma skorupowa z zaczepem bezpieczeństwa wykonana z Aluminium.
Ogólne właściwości materiałów:
Stopy aluminium, poza glinem zawierają cynk, miedź, krzem, mangan i wiele innych metali. Charakteryzują się dużą wytrzymałością i twardością, oraz niską wagą. Dzięki odporności na korozję i małą gęstość, używa się tego materiału do wyrobu złączy niskociśnieniowych wszędzie tam, gdzie istotna jest niska waga produktu, czyli np. w systemach hydraulicznych, w przemyśle samochodowym, lotniczym, w automatyce i cybernetyce. Dzięki zastosowaniu techniki zwanej anodowaniem, zwiększa się odporność stopu na zużycie, czy przetarcie. Stopy te charakteryzują się również dobrą odpornością chemiczną na przesyłane media, dzięki czemu często polecane są w połączeniu z przewodami z tworzyw sztucznych.
Większa odporność materiału na korozję oznacza dłuższą żywotność przewodu, a co za tym idzie oszczędność ekonomiczną w porównaniu do częstej wymiany złączy o niższej cenie, i niższych parametrach odpornościowych.
Zastosowanie:
Obejmy skorupowe, w tym specjalne obejmy do gładkich króćców do węży zbudowane są zazwyczaj z dwóch symetrycznych części, które skręca się ze sobą za pomocą zazwyczaj czterech śrub. Obejmy te posiadają specjalny zaczep, który zachodzi na dostosowany kołnierz znajdujący się na gładkim króćcu węża. Dotyczy to zwłaszcza obejm zgodnych z normą EN 14420, dedykowanych do króćców w złączach przemysłowych zgodnych z tą normą. Obejmy te po pierwszym uzbrojeniu węża, należy powtórnie dokręcić, po okresie w którym materiał z którego wykonany jest wąż „ułoży” się w przestrzeni pomiędzy obejmą a króćcem. Dopiero po takim powtórnym dokręceniu śrub, uzbrojony przewód jest zdatny do pracy.
W tej obejmie zarówno główki śrub jak i nakrętki nie wystają poza jej obręb, korpus, dzięki czemu zmniejsza się ryzyko uszkodzenia przewodu, przez wystające i ostre elementy, jak również ryzyko zranienia operatora przewodu. Dzięki wykonaniu z aluminium, obejmy są stosunkowo lekkie, w stosunku do wytrzymałości i odporne na korozję.
Dostępne warianty produktu:
-
Ø wewn. węża [mm]13
-
nominalna grubość ścianki5
-
zakres ściskania [mm]22 - 24
-
Ø wewn. węża [mm]19
-
nominalna grubość ścianki6
-
zakres ściskania [mm]30 - 33
-
Ø wewn. węża [mm]25
-
nominalna grubość ścianki5
-
zakres ściskania [mm]34 - 37
-
Ø wewn. węża [mm]25
-
nominalna grubość ścianki6
-
zakres ściskania [mm]36 - 39
-
Ø wewn. węża [mm]32
-
nominalna grubość ścianki5
-
zakres ściskania [mm]41 - 44
-
Ø wewn. węża [mm]32
-
nominalna grubość ścianki6
-
zakres ściskania [mm]43 - 46
-
Ø wewn. węża [mm]32
-
nominalna grubość ścianki8
-
zakres ściskania [mm]47 - 50
-
Ø wewn. węża [mm]38
-
nominalna grubość ścianki5
-
zakres ściskania [mm]47 - 50
-
Ø wewn. węża [mm]38
-
nominalna grubość ścianki6,5
-
zakres ściskania [mm]50 - 52
-
Ø wewn. węża [mm]38
-
nominalna grubość ścianki8
-
zakres ściskania [mm]53 - 56
-
Ø wewn. węża [mm]38
-
nominalna grubość ścianki10
-
zakres ściskania [mm]57 - 60
-
Ø wewn. węża [mm]40
-
nominalna grubość ścianki7
-
zakres ściskania [mm]53 - 56
-
Ø wewn. węża [mm]40
-
nominalna grubość ścianki10
-
zakres ściskania [mm]58 - 61
-
Ø wewn. węża [mm]50
-
nominalna grubość ścianki5
-
zakres ściskania [mm]59 - 62
-
Ø wewn. węża [mm]50
-
nominalna grubość ścianki6
-
zakres ściskania [mm]62 - 64
-
Ø wewn. węża [mm]50
-
nominalna grubość ścianki8
-
zakres ściskania [mm]63 - 67
-
Ø wewn. węża [mm]50
-
nominalna grubość ścianki10
-
zakres ściskania [mm]69 - 71
-
Ø wewn. węża [mm]63
-
nominalna grubość ścianki6
-
zakres ściskania [mm]74 - 77
-
Ø wewn. węża [mm]63
-
nominalna grubość ścianki8
-
zakres ściskania [mm]78 - 82
-
Ø wewn. węża [mm]63
-
nominalna grubość ścianki10
-
zakres ściskania [mm]84 - 87
-
Ø wewn. węża [mm]75
-
nominalna grubość ścianki5
-
zakres ściskania [mm]85 - 88
-
Ø wewn. węża [mm]75
-
nominalna grubość ścianki6
-
zakres ściskania [mm]87 - 90
-
Ø wewn. węża [mm]75
-
nominalna grubość ścianki8
-
zakres ściskania [mm]89 - 93
-
Ø wewn. węża [mm]75
-
nominalna grubość ścianki10
-
zakres ściskania [mm]94 - 97
-
Ø wewn. węża [mm]80
-
nominalna grubość ścianki8
-
zakres ściskania [mm]94 - 97
-
Ø wewn. węża [mm]100
-
nominalna grubość ścianki6,5
-
zakres ściskania [mm]111 - 115
-
Ø wewn. węża [mm]100
-
nominalna grubość ścianki8
-
zakres ściskania [mm]114 - 119
-
Ø wewn. węża [mm]100
-
nominalna grubość ścianki10
-
zakres ściskania [mm]118 - 122
-
Ø wewn. węża [mm]100
-
nominalna grubość ścianki12
-
zakres ściskania [mm]122 - 126
-
Ø wewn. węża [mm]125
-
nominalna grubość ścianki10
-
zakres ściskania [mm]143 - 148
-
Ø wewn. węża [mm]150
-
nominalna grubość ścianki10
-
zakres ściskania [mm]168 - 174
-
Ø wewn. węża [mm]150
-
nominalna grubość ścianki13
-
zakres ściskania [mm]174 - 180
-
Ø wewn. węża [mm]200
-
nominalna grubość ścianki12
-
zakres ściskania [mm]222 - 229
