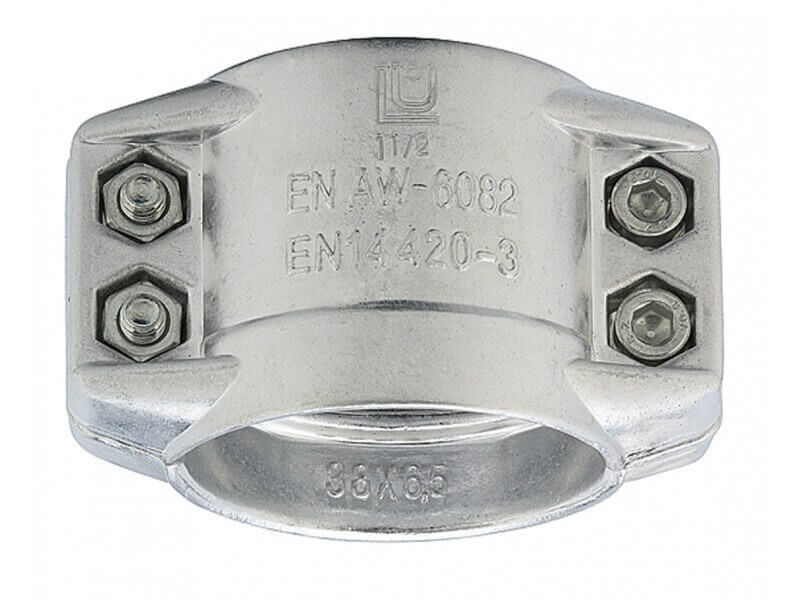

Obejma Skorupowa DIN EN 14 420-3 z Kutego Aluminium - Typ KSA - LUDECKE
Ciśnienie robocze [bar]: 25. Materiał: kute aluminium Śruby: DIN 933-8.8.
- Ciśnienie robocze [bar]: 25
- Materiał: kute aluminium
- Śruby: DIN 933-8.8
|
Ø wewn. węża [mm] |
zakres ściskania [mm] |
B [mm] |
DN |
L |
gwint |
waga [g] |
nr artykułu |
| 19x6 | 30-33 | 63 | 20 | 50 | M 6x20 | 142 | KSA 30-33 |
| 25x6 | 36-39 | 69 | 25 | 50 | M 6x20 | 151 | KSA 36-39 |
| 32x6 | 43x46 | 76 | 32 | 50 | M 6x20 | 162 | KSA 43-46 |
| 38x6,5 | 50x53 | 83 | 40 | 50 | M 6x20 | 167 | KSA 50-53 |
| 50x8 | 63x67 | 102 | 50 | 56 | M 8x25 | 310 | KSA 63-67 |
| 63x8 | 78x82 | 120 | 65 | 74 | M 8x25 | 454 | KSA 78-82 |
| 75x8 | 89x93 | 132 | 80 | 76 | M 8x25 | 486 | KSA 89-93 |
| 75x10 | 94x97 | 140 | 80 | 76 | M 8x25 | 580 | KSA 94-97 |
- gwint - gwinty śrub.
- inne rozmiary na zapytanie
- B - całkowita szerokość
- L - całkowita długość
Dostępne warianty produktu:
KSA 30-33
-
Ø wewn. węża [mm]19x6
-
zakres ściskania [mm]30-33
-
B [mm]63
-
DN20
-
L50
-
gwintM 6x20
-
waga [g]142
KSA 36-39
-
Ø wewn. węża [mm]25x6
-
zakres ściskania [mm]36-39
-
B [mm]69
-
DN25
-
L50
-
gwintM 6x20
-
waga [g]151
KSA 43-46
-
Ø wewn. węża [mm]32x6
-
zakres ściskania [mm]43x46
-
B [mm]76
-
DN32
-
L50
-
gwintM 6x20
-
waga [g]162
KSA 50-53
-
Ø wewn. węża [mm]38x6,5
-
zakres ściskania [mm]50x53
-
B [mm]83
-
DN40
-
L50
-
gwintM 6x20
-
waga [g]167
KSA 63-67
-
Ø wewn. węża [mm]50x8
-
zakres ściskania [mm]63x67
-
B [mm]102
-
DN50
-
L56
-
gwintM 8x25
-
waga [g]310
KSA 78-82
-
Ø wewn. węża [mm]63x8
-
zakres ściskania [mm]78x82
-
B [mm]120
-
DN65
-
L74
-
gwintM 8x25
-
waga [g]454
KSA 89-93
-
Ø wewn. węża [mm]75x8
-
zakres ściskania [mm]89x93
-
B [mm]132
-
DN80
-
L76
-
gwintM 8x25
-
waga [g]486
KSA 94-97
-
Ø wewn. węża [mm]75x10
-
zakres ściskania [mm]94x97
-
B [mm]140
-
DN80
-
L76
-
gwintM 8x25
-
waga [g]580
