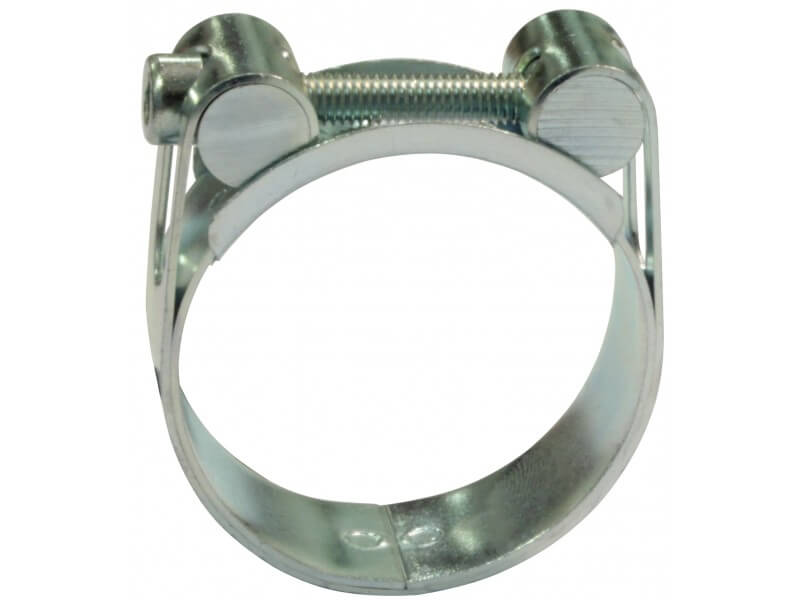

Obejma Pa-Ri I - Jednoczęściowa - Ocynkowana - BAGGERMAN
Materiał: stal ocynkowana. Taśma stalowa: szerokość 20 mm x grubość 1 mm. Śruba nimbusowa: M 6 x 45 / 8.8 G.
Czytaj więcej >>|
Ø nominalna [mm] |
zakres ściskania [mm] |
nr artykułu |
| 35 | 31 - 35 | 6100 030036 |
| 40 | 35 - 40 | 6100 035041 |
| 45 | 40 - 45 | 6100 040046 |
| 50 | 44 - 50 | 6100 045051 |
| 55 | 49 - 55 | 6100 050056 |
| 58 | 53 - 59 | 6100 053059 |
| 60 | 54 - 60 | 6100 055061 |
| 65 | 59 - 65 | 6100 060067 |
| 70 | 64 - 70 | 6100 065072 |
| 75 | 69 - 75 | 6100 070077 |
| 80 | 74 - 80 | 6100 075082 |
| 85 | 79 - 85 | 6100 080087 |
| 90 | 84 - 90 | 6100 085092 |
| 95 | 89 - 95 | 6100 090097 |
| 100 | 94 - 100 | 6100 095102 |
| 105 | 99 - 105 | 6100 098109 |
| 110 | 104 - 110 | 6100 105112 |
| 115 | 109 - 115 | 6100 110117 |
| 125 | 119 - 125 | 6100 120127 |
| 145 | 140 - 147 | 6100 140147 |
| 155 | 150 - 157 | 6100 150157 |
Właściwości użytych materiałów i zastosowanie.
Obejma "Pa-Ri" typ1, jednoczęściowa system GBS wykonana ze stali ocynkowanej.
Ogólne właściwości materiałów:
Stal ocynkowana jest to stal zabezpieczona przed korozją poprzez nałożenie warstwy cynku. Antykorozyjne właściwości powłok cynkowych polegają na tym, że cynk może tworzyć niezwykle odporne i bardzo trudno rozpuszczalne powłoki kryjące. Tworzą się one podczas kontaktu z powietrzem i wodą, składają się głównie z zasadowego węglanu cynku i to one są odpowiedzialne za właściwą ochronę przed korozją. Wprawdzie z biegiem lat są one w niewielkich ilościach znoszone przez wiatr i wpływy atmosferyczne, jednak z uwagi na znajdujący się pod nimi cynk, powstają na nowo. Jakość uzyskiwanych powłok cynkowych (połysk, gładkość, grubość, przyczepność, itp.) jest na nich różna i zależy od składu chemicznego, w szczególności od zawartości węgla, fosforu i krzemu.
Zastosowanie:
Obejmy ciśnieniowe z zamknięciem przegubowym typu GBS to rodzaj opasek zaciskowych do uzbrajania węży, w których mechanika polega na wykorzystaniu zamka przegubowego. Opaska składa się ze śruby ze zintegrowanym zamknięciem mechanicznym pozbawionym spawów punktowych, z mostka, który ochrania przewód giętki, z opaski z zaokrąglonymi krawędziami oraz z pustych tulei, które zmniejszają siły rozciągające działające na śrubę podczas jej użytkowania.
Obejmy te w zależności od materiału z którego są wykonane znajdują zastosowanie miedzy innymi w instalacjach gazowych i ciekłych. Z powodzeniem są stosowane w przemyśle, przy budowie maszyn, w systemach nawadniania w rolnictwie i ogrodnictwie, a także w ciężkich zastosowaniach w śrdnioagresywnym środowisku pracy np. w górnictwie czy w przemyśle okrętowym.
Dostępne warianty produktu:
-
Ø nominalna [mm]35
-
zakres ściskania [mm]31 - 35
-
Ø nominalna [mm]40
-
zakres ściskania [mm]35 - 40
-
Ø nominalna [mm]45
-
zakres ściskania [mm]40 - 45
-
Ø nominalna [mm]50
-
zakres ściskania [mm]44 - 50
-
Ø nominalna [mm]55
-
zakres ściskania [mm]49 - 55
-
Ø nominalna [mm]58
-
zakres ściskania [mm]53 - 59
-
Ø nominalna [mm]60
-
zakres ściskania [mm]54 - 60
-
Ø nominalna [mm]65
-
zakres ściskania [mm]59 - 65
-
Ø nominalna [mm]70
-
zakres ściskania [mm]64 - 70
-
Ø nominalna [mm]75
-
zakres ściskania [mm]69 - 75
-
Ø nominalna [mm]80
-
zakres ściskania [mm]74 - 80
-
Ø nominalna [mm]85
-
zakres ściskania [mm]79 - 85
-
Ø nominalna [mm]90
-
zakres ściskania [mm]84 - 90
-
Ø nominalna [mm]95
-
zakres ściskania [mm]89 - 95
-
Ø nominalna [mm]100
-
zakres ściskania [mm]94 - 100
-
Ø nominalna [mm]105
-
zakres ściskania [mm]99 - 105
-
Ø nominalna [mm]110
-
zakres ściskania [mm]104 - 110
-
Ø nominalna [mm]115
-
zakres ściskania [mm]109 - 115
-
Ø nominalna [mm]125
-
zakres ściskania [mm]119 - 125
-
Ø nominalna [mm]145
-
zakres ściskania [mm]140 - 147
-
Ø nominalna [mm]155
-
zakres ściskania [mm]150 - 157
