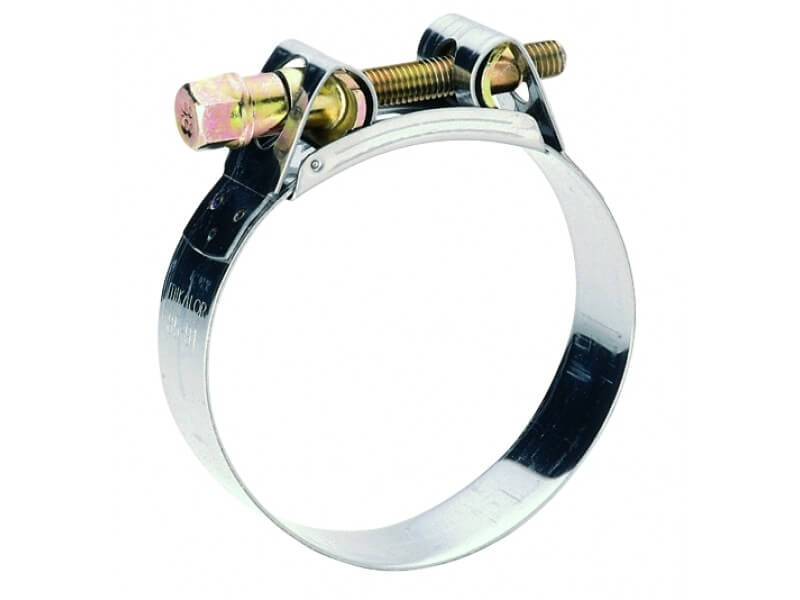

Obejma Mikalor - SUPRA - BAGGERMAN

Obejma z szeroką taśmą stalową z rozkładanym mostkiem. Stalowa taśma i obudowa ze stali szlachetnej (AISI 430). Śruba z cynkowanej stali.

Czytaj więcej >>

zakres

ściskania [mm]

szerokość

taśmy [mm]

moment

obrotowy [Nm]

nr

artykułu

17 - 19 18 10 6202 017019
19 - 21 18 10 6202 019021
21 - 23 18 10 6202 021023
23 - 25 18 10 6202 023025
25 - 27 18 10 6202 025027
27 - 29 18 10 6202 027029
29 - 31 20 10 6202 029031
31 - 34 20 13 6202 031034
34 - 37 20 13 6202 034037
37 - 40 20 13 6202 037040
40 - 43 20 13 6202 040043
43 - 47 20 13 6202 043047
47 - 51 20 16 6202 047051
51 - 55 20 16 6202 051055
55 - 59 20 16 6202 055059
59 - 63 20 16 6202 059063
63 - 68 20 16 6202 063068
68 - 73 25 16 6202 068073
73 - 79 25 30 6202 073079
79 - 85 25 30 6202 079085
85 - 91 25 30 6202 085091
91 - 97 25 30 6202 091097
97 - 104 25 30 6202 097104
104 - 112 25 30 6202 104112
112 - 121 25 30 6202 112121
121 - 130 25 30 6202 121130
130 - 140 28 30 6202 130140
140 - 150 28 45 6202 140150
150 - 162 28 45 6202 150162
162 - 174 28 45 6202 162174
174 - 187 28 45 6202 174187
187 - 200 28 45 6202 187200
200 - 213 28 45 6202 200213
213 - 226 28 45 6202 213226
226 - 239 28 45 6202 226239
239 - 252 28 45 6202 239252
252 - 265 28 45 6202 252265
265 - 278 28 45 6202 265278
278 - 291 28 45 6202 278291
291 - 304 28 45 6202 291304
304 - 317 28 45 6202 304317
317 - 330 28 45 6202 317330
330 - 343 28 45 6202 330343
343 - 356 28 45 6202 343356
356 - 369 28 45 6202 356369
369 - 382 28 45 6202 369382
382 - 395 28 45 6202 382395
395 - 408 28 45 6202 395408

Właściwości użytych materiałów i zastosowanie.

Obejma Mikalor Supra typu GBS wykonana z stali szlachetnej.

Ogólne właściwości materiałów:

Stal Szlachetna to grupa stopów żelaza, potocznie rozumianych również jako stal nierdzewna, odróżniająca się jednak od niej procesem wytapiania wyłącznie metodami charakteryzującymi się wysokim stopniem czystości dodatków. Stal ta charakteryzuje się bardzo dobrą odpornością na czynniki powodujące korozję, takie jak powietrze atmosferyczne, rozcieńczone kwasy, roztwory alkaliczne, słona woda morska czy chemikalia. Podobnie jak w przypadku stali nierdzewnej, podlega ona normalizacji. Najpopularniejsze są Europejska Norma 10088, Amerykańska Norma AISI czy popularna Niemiecka Norma DIN.

Zastosowanie:

Obejmy ciśnieniowe z zamknięciem przegubowym typu GBS to rodzaj opasek zaciskowych do uzbrajania węży, w których mechanika polega na wykorzystaniu zamka przegubowego. Opaska składa się ze śruby ze zintegrowanym zamknięciem mechanicznym pozbawionym spawów punktowych, z mostka, który ochrania przewód giętki, z opaski z zaokrąglonymi krawędziami oraz z pustych tulei, które zmniejszają siły rozciągające działające na śrubę podczas jej użytkowania.

Obejmy te w zależności od materiału z którego są wykonane znajdują zastosowanie miedzy innymi w instalacjach gazowych i ciekłych. Z powodzeniem są stosowane w przemyśle, przy budowie maszyn, w systemach nawadniania w rolnictwie i ogrodnictwie, a także w ciężkich zastosowaniach w śrdnioagresywnym środowisku pracy np. w górnictwie czy w przemyśle okrętowym.


Dostępne warianty produktu:

Obejma Mikalor - SUPRA - BAGGERMAN
nr artykułu
6202 017019
  • zakres ściskania [mm]
    17 - 19
  • szerokość taśmy [mm]
    18
  • moment obrotowy [Nm]
    10
Obejma Mikalor - SUPRA - BAGGERMAN
nr artykułu
6202 019021
  • zakres ściskania [mm]
    19 - 21
  • szerokość taśmy [mm]
    18
  • moment obrotowy [Nm]
    10
Obejma Mikalor - SUPRA - BAGGERMAN
nr artykułu
6202 021023
  • zakres ściskania [mm]
    21 - 23
  • szerokość taśmy [mm]
    18
  • moment obrotowy [Nm]
    10
Obejma Mikalor - SUPRA - BAGGERMAN
nr artykułu
6202 023025
  • zakres ściskania [mm]
    23 - 25
  • szerokość taśmy [mm]
    18
  • moment obrotowy [Nm]
    10
Obejma Mikalor - SUPRA - BAGGERMAN
nr artykułu
6202 025027
  • zakres ściskania [mm]
    25 - 27
  • szerokość taśmy [mm]
    18
  • moment obrotowy [Nm]
    10
Obejma Mikalor - SUPRA - BAGGERMAN
nr artykułu
6202 027029
  • zakres ściskania [mm]
    27 - 29
  • szerokość taśmy [mm]
    18
  • moment obrotowy [Nm]
    10
Obejma Mikalor - SUPRA - BAGGERMAN
nr artykułu
6202 029031
  • zakres ściskania [mm]
    29 - 31
  • szerokość taśmy [mm]
    20
  • moment obrotowy [Nm]
    10
Obejma Mikalor - SUPRA - BAGGERMAN
nr artykułu
6202 031034
  • zakres ściskania [mm]
    31 - 34
  • szerokość taśmy [mm]
    20
  • moment obrotowy [Nm]
    13
Obejma Mikalor - SUPRA - BAGGERMAN
nr artykułu
6202 034037
  • zakres ściskania [mm]
    34 - 37
  • szerokość taśmy [mm]
    20
  • moment obrotowy [Nm]
    13
Obejma Mikalor - SUPRA - BAGGERMAN
nr artykułu
6202 037040
  • zakres ściskania [mm]
    37 - 40
  • szerokość taśmy [mm]
    20
  • moment obrotowy [Nm]
    13
Obejma Mikalor - SUPRA - BAGGERMAN
nr artykułu
6202 040043
  • zakres ściskania [mm]
    40 - 43
  • szerokość taśmy [mm]
    20
  • moment obrotowy [Nm]
    13
Obejma Mikalor - SUPRA - BAGGERMAN
nr artykułu
6202 043047
  • zakres ściskania [mm]
    43 - 47
  • szerokość taśmy [mm]
    20
  • moment obrotowy [Nm]
    13
Obejma Mikalor - SUPRA - BAGGERMAN
nr artykułu
6202 047051
  • zakres ściskania [mm]
    47 - 51
  • szerokość taśmy [mm]
    20
  • moment obrotowy [Nm]
    16
Obejma Mikalor - SUPRA - BAGGERMAN
nr artykułu
6202 051055
  • zakres ściskania [mm]
    51 - 55
  • szerokość taśmy [mm]
    20
  • moment obrotowy [Nm]
    16
Obejma Mikalor - SUPRA - BAGGERMAN
nr artykułu
6202 055059
  • zakres ściskania [mm]
    55 - 59
  • szerokość taśmy [mm]
    20
  • moment obrotowy [Nm]
    16
Obejma Mikalor - SUPRA - BAGGERMAN
nr artykułu
6202 059063
  • zakres ściskania [mm]
    59 - 63
  • szerokość taśmy [mm]
    20
  • moment obrotowy [Nm]
    16
Obejma Mikalor - SUPRA - BAGGERMAN
nr artykułu
6202 063068
  • zakres ściskania [mm]
    63 - 68
  • szerokość taśmy [mm]
    20
  • moment obrotowy [Nm]
    16
Obejma Mikalor - SUPRA - BAGGERMAN
nr artykułu
6202 068073
  • zakres ściskania [mm]
    68 - 73
  • szerokość taśmy [mm]
    25
  • moment obrotowy [Nm]
    16
Obejma Mikalor - SUPRA - BAGGERMAN
nr artykułu
6202 073079
  • zakres ściskania [mm]
    73 - 79
  • szerokość taśmy [mm]
    25
  • moment obrotowy [Nm]
    30
Obejma Mikalor - SUPRA - BAGGERMAN
nr artykułu
6202 079085
  • zakres ściskania [mm]
    79 - 85
  • szerokość taśmy [mm]
    25
  • moment obrotowy [Nm]
    30
Obejma Mikalor - SUPRA - BAGGERMAN
nr artykułu
6202 085091
  • zakres ściskania [mm]
    85 - 91
  • szerokość taśmy [mm]
    25
  • moment obrotowy [Nm]
    30
Obejma Mikalor - SUPRA - BAGGERMAN
nr artykułu
6202 091097
  • zakres ściskania [mm]
    91 - 97
  • szerokość taśmy [mm]
    25
  • moment obrotowy [Nm]
    30
Obejma Mikalor - SUPRA - BAGGERMAN
nr artykułu
6202 097104
  • zakres ściskania [mm]
    97 - 104
  • szerokość taśmy [mm]
    25
  • moment obrotowy [Nm]
    30
Obejma Mikalor - SUPRA - BAGGERMAN
nr artykułu
6202 104112
  • zakres ściskania [mm]
    104 - 112
  • szerokość taśmy [mm]
    25
  • moment obrotowy [Nm]
    30
Obejma Mikalor - SUPRA - BAGGERMAN
nr artykułu
6202 112121
  • zakres ściskania [mm]
    112 - 121
  • szerokość taśmy [mm]
    25
  • moment obrotowy [Nm]
    30
Obejma Mikalor - SUPRA - BAGGERMAN
nr artykułu
6202 121130
  • zakres ściskania [mm]
    121 - 130
  • szerokość taśmy [mm]
    25
  • moment obrotowy [Nm]
    30
Obejma Mikalor - SUPRA - BAGGERMAN
nr artykułu
6202 130140
  • zakres ściskania [mm]
    130 - 140
  • szerokość taśmy [mm]
    28
  • moment obrotowy [Nm]
    30
Obejma Mikalor - SUPRA - BAGGERMAN
nr artykułu
6202 140150
  • zakres ściskania [mm]
    140 - 150
  • szerokość taśmy [mm]
    28
  • moment obrotowy [Nm]
    45
Obejma Mikalor - SUPRA - BAGGERMAN
nr artykułu
6202 150162
  • zakres ściskania [mm]
    150 - 162
  • szerokość taśmy [mm]
    28
  • moment obrotowy [Nm]
    45
Obejma Mikalor - SUPRA - BAGGERMAN
nr artykułu
6202 162174
  • zakres ściskania [mm]
    162 - 174
  • szerokość taśmy [mm]
    28
  • moment obrotowy [Nm]
    45
Obejma Mikalor - SUPRA - BAGGERMAN
nr artykułu
6202 174187
  • zakres ściskania [mm]
    174 - 187
  • szerokość taśmy [mm]
    28
  • moment obrotowy [Nm]
    45
Obejma Mikalor - SUPRA - BAGGERMAN
nr artykułu
6202 187200
  • zakres ściskania [mm]
    187 - 200
  • szerokość taśmy [mm]
    28
  • moment obrotowy [Nm]
    45
Obejma Mikalor - SUPRA - BAGGERMAN
nr artykułu
6202 200213
  • zakres ściskania [mm]
    200 - 213
  • szerokość taśmy [mm]
    28
  • moment obrotowy [Nm]
    45
Obejma Mikalor - SUPRA - BAGGERMAN
nr artykułu
6202 213226
  • zakres ściskania [mm]
    213 - 226
  • szerokość taśmy [mm]
    28
  • moment obrotowy [Nm]
    45
Obejma Mikalor - SUPRA - BAGGERMAN
nr artykułu
6202 226239
  • zakres ściskania [mm]
    226 - 239
  • szerokość taśmy [mm]
    28
  • moment obrotowy [Nm]
    45
Obejma Mikalor - SUPRA - BAGGERMAN
nr artykułu
6202 239252
  • zakres ściskania [mm]
    239 - 252
  • szerokość taśmy [mm]
    28
  • moment obrotowy [Nm]
    45
Obejma Mikalor - SUPRA - BAGGERMAN
nr artykułu
6202 252265
  • zakres ściskania [mm]
    252 - 265
  • szerokość taśmy [mm]
    28
  • moment obrotowy [Nm]
    45
Obejma Mikalor - SUPRA - BAGGERMAN
nr artykułu
6202 265278
  • zakres ściskania [mm]
    265 - 278
  • szerokość taśmy [mm]
    28
  • moment obrotowy [Nm]
    45
Obejma Mikalor - SUPRA - BAGGERMAN
nr artykułu
6202 278291
  • zakres ściskania [mm]
    278 - 291
  • szerokość taśmy [mm]
    28
  • moment obrotowy [Nm]
    45
Obejma Mikalor - SUPRA - BAGGERMAN
nr artykułu
6202 291304
  • zakres ściskania [mm]
    291 - 304
  • szerokość taśmy [mm]
    28
  • moment obrotowy [Nm]
    45
Obejma Mikalor - SUPRA - BAGGERMAN
nr artykułu
6202 304317
  • zakres ściskania [mm]
    304 - 317
  • szerokość taśmy [mm]
    28
  • moment obrotowy [Nm]
    45
Obejma Mikalor - SUPRA - BAGGERMAN
nr artykułu
6202 317330
  • zakres ściskania [mm]
    317 - 330
  • szerokość taśmy [mm]
    28
  • moment obrotowy [Nm]
    45
Obejma Mikalor - SUPRA - BAGGERMAN
nr artykułu
6202 330343
  • zakres ściskania [mm]
    330 - 343
  • szerokość taśmy [mm]
    28
  • moment obrotowy [Nm]
    45
Obejma Mikalor - SUPRA - BAGGERMAN
nr artykułu
6202 343356
  • zakres ściskania [mm]
    343 - 356
  • szerokość taśmy [mm]
    28
  • moment obrotowy [Nm]
    45
Obejma Mikalor - SUPRA - BAGGERMAN
nr artykułu
6202 356369
  • zakres ściskania [mm]
    356 - 369
  • szerokość taśmy [mm]
    28
  • moment obrotowy [Nm]
    45
Obejma Mikalor - SUPRA - BAGGERMAN
nr artykułu
6202 369382
  • zakres ściskania [mm]
    369 - 382
  • szerokość taśmy [mm]
    28
  • moment obrotowy [Nm]
    45
Obejma Mikalor - SUPRA - BAGGERMAN
nr artykułu
6202 382395
  • zakres ściskania [mm]
    382 - 395
  • szerokość taśmy [mm]
    28
  • moment obrotowy [Nm]
    45
Obejma Mikalor - SUPRA - BAGGERMAN
nr artykułu
6202 395408
  • zakres ściskania [mm]
    395 - 408
  • szerokość taśmy [mm]
    28
  • moment obrotowy [Nm]
    45
