Nypel z Gwintami Zewnętrznymi i Stożkiem Wewnętrznym DIN 3863 - Typ D MH - LUDECKE

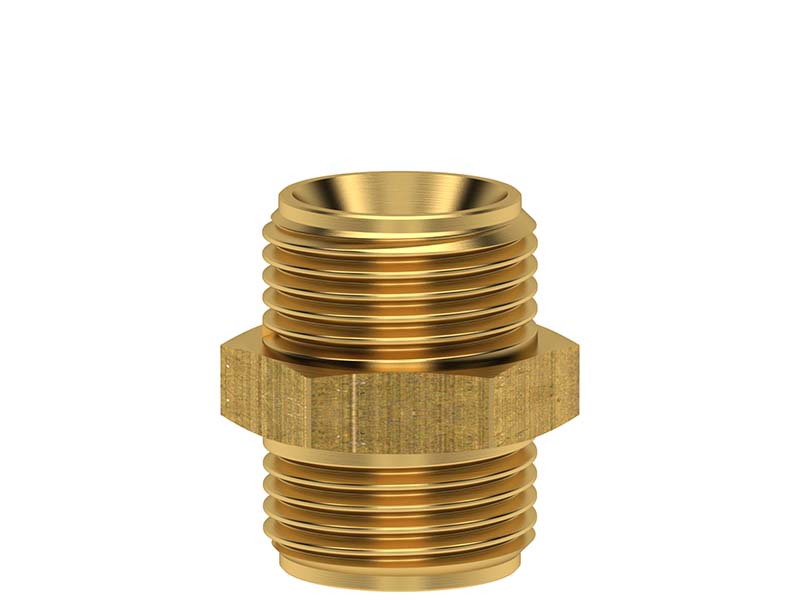

Nypel z gwintami zewnętrznymi oraz stożkiem wewnętrznym wg normy DIN 3863. Przeznaczony do stosowania w układach regulacji temperatury, za pomocą gorącej i zimnej wody oraz oleju. Stosowane do modyfikacji instalacji regulacji temperatury w przemyśle produkcji wyrobów z tworzyw sztucznych.
Czytaj więcej >>- Ciśnienie robocze [bar]: 15 ( podciśnienie ).
- Temperatura pracy [°C]: od -20 do +200.
- Materiał: mosiądz MS 58 / 2.0401.
- Medium: powietrze, woda, olej i inne.
- Gwint: ISO 228 / DIN 13.
|

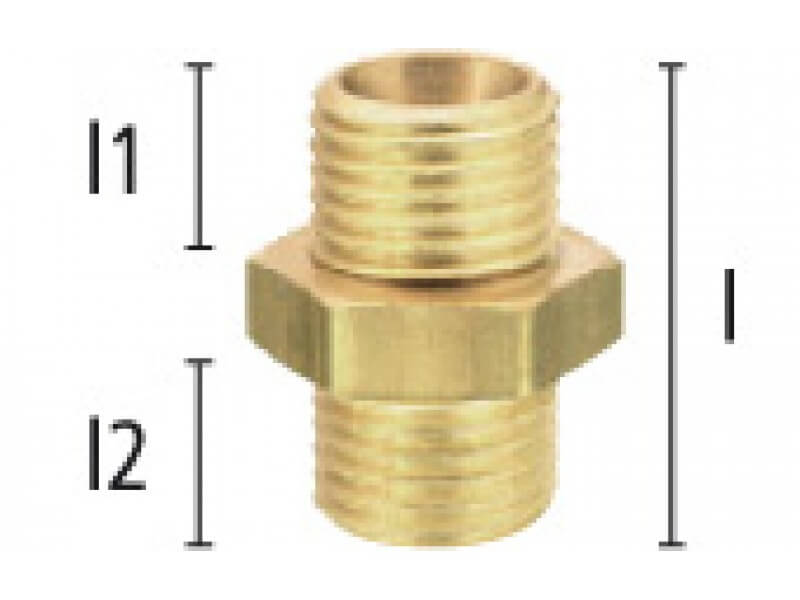

Ø węża |
SW |
l |
l1 |
l2 |
przelot |
waga [g] |
nr artykułu |
| 2xG 1/4'' | 17 | 23 | 9 | 9 | 6 | 21 | D 14 MH |
| 2xG 3/8'' | 19 | 23 | 9 | 9 | 9 | 39 | D 38 MH |
| 2xG 1/2'' | 22 | 30 | 12 | 12 | 13 | 46 | D 12 MH |
| 2xG 3/4'' | 27 | 40 | 16 | 16 | 13 | 125 | D 34 MH |
| G 1/4'' M 14x1,5 | 17 | 23 | 9 | 9 | 6 | 23 | D 14-1415 MH |
| G 1/4" / M 16 x 1,5 | 19 | 23 | 9 | 9 | 6 | 27 | D 14-1615 MH |
| G 3/8 "/ M 14 x 1,5 | 19 | 23 | 9 | 9 | 8 | 30 | D 38-1415 MH |
| G 3/8'' M 16x1,5 | 19 | 23 | 9 | 9 | 9 | 39 | D 38-1615 MH |
| G 1/2'' M 14x1,5 | 22 | 30 | 12 | 9 | 6 | 55 | D 12-1415 MH |
| G 1/2'' M 16x1,5 | 22 | 30 | 12 | 9 | 9 | 55 | D 12-1615 MH |
| G 1/2'' M 24x1,5 | 27 | 36 | 16 | 12 | 13 | 114 | D 12-2415 MH |
| G 3/4'' M 24x1,5 | 27 | 40 | 16 | 16 | 13 | 105 | D 34-2415 MH |
| 2x M 14x1,5 | 17 | 23 | 9 | 9 | 6 | 30 | D 1415 MH |
| 2x M 16x1,5 | 19 | 23 | 9 | 9 | 9 | 26 | D 1615 MH |
| 2x M 24x1,5 | 27 | 40 | 16 | 16 | 13 | 125 | D 2415 MH |
| M 14 x 1,5 / M 16 x 1,5 | 17 | 23 | 9 | 9 | 9 | 20 | D 1415-1615 MH |
| M 14 x 1,5 / M 18 x 1,5 | 19 | 26 | 12 | 9 | 9 | 35 | D 1415-1815 MH |
| M 16 x 1,5 / M 18 x 1,5 | 19 | 26 | 12 | 9 | 9 | 37 | D 1615-1815 MH |
Właściwości użytych materiałów i zastosowanie.
Nypel z gwintami zewnętrznymi, wykonany z mosiądzu (MS 58).
Ogólne właściwości materiałów:
Mosiądz MS58 to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.
Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Stosowany zazwyczaj do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, ale również jest wykorzystywany do przesyłu nieagresywnych mediów gazowych, w tym powietrza pod ciśnieniem zawierającego tzw. "mgiełkę olejową" stosowaną w urządzeniach pneumatycznych.
Zastosowanie
Elementy armatury szybkozłączek do układów i instalacji regulacji temperatury przy produkcji tworzyw sztucznych, służą przede wszystkim do zwiększania możliwości montażowych istniejących instalacji, różnicowania ich oraz modyfikowania i rozbudowy w zależności od powstających w cyklu produkcyjnych potrzeb. Elementy MH posiadają z obu stron symetryczne gwinty zewnętrzne z wewnętrznymi stożkami wg normy DIN 3863. Pomiędzy gwintami znajduje się sześciokątny kołnierz pod klucz, umożliwiający kontrowanie podczas montażu. Nyple umożliwiają łączenie przewodów zakończonych gwintami wewnętrznymi, jak również zwiększają możliwości montażowe przy obsłudze form wtryskowych, w których zainstalowano na stałe gwinty wewnętrzne. Elementy te znajdą również zastosowanie w wielu gałęziach przemysłu, warsztatach naprawczych, czy hobbystycznych ze względu na swoją uniwersalność i wytrzymałość.
Elementy armatury do szybkozłączek przeznaczone są do zastosowania w instalacjach regulacji temperatury, które najczęściej są stosowane w przemyśle przetwórczym tworzyw sztucznych. Wysoka jakość wykonania, zapewnia zachowanie precyzyjnego ciśnienia i temperatury, które mogą sięgać do 200°C. Właśnie precyzja zachowania odpowiedniego ciśnienia i temperatury, często decyduje o dużej powtarzalności precyzyjnych kształtów wyrobów z form. Przełoży się to na małą ilość odrzutów materiałowych, co zwiększy atrakcyjność ekonomiczną produkowanych elementów. Inaczej mówiąc dzięki zastosowaniu tych złączy w tym samym czasie, wykonamy większą ilość poprawnie wykonanych elementów z tworzyw sztucznych.
Dostępne warianty produktu:
-
Ø węża2xG 1/4''
-
SW17
-
L23
-
L19
-
l29
-
przelot6
-
waga [g]21
-
Ø węża2xG 3/8''
-
SW19
-
L23
-
L19
-
l29
-
przelot9
-
waga [g]39
-
Ø węża2xG 1/2''
-
SW22
-
L30
-
L112
-
l212
-
przelot13
-
waga [g]46
-
Ø węża2xG 3/4''
-
SW27
-
L40
-
L116
-
l216
-
przelot13
-
waga [g]125
-
Ø wężaG 1/4'' M 14x1,5
-
SW17
-
L23
-
L19
-
l29
-
przelot6
-
waga [g]23
-
Ø wężaG 1/4" / M 16 x 1,5
-
SW19
-
L23
-
L19
-
l29
-
przelot6
-
waga [g]27
-
Ø wężaG 3/8 "/ M 14 x 1,5
-
SW19
-
L23
-
L19
-
l29
-
przelot8
-
waga [g]30
-
Ø wężaG 3/8'' M 16x1,5
-
SW19
-
L23
-
L19
-
l29
-
przelot9
-
waga [g]39
-
Ø wężaG 1/2'' M 14x1,5
-
SW22
-
L30
-
L112
-
l29
-
przelot6
-
waga [g]55
-
Ø wężaG 1/2'' M 16x1,5
-
SW22
-
L30
-
L112
-
l29
-
przelot9
-
waga [g]55
-
Ø wężaG 1/2'' M 24x1,5
-
SW27
-
L36
-
L116
-
l212
-
przelot13
-
waga [g]114
-
Ø wężaG 3/4'' M 24x1,5
-
SW27
-
L40
-
L116
-
l216
-
przelot13
-
waga [g]105
-
Ø węża2x M 14x1,5
-
SW17
-
L23
-
L19
-
l29
-
przelot6
-
waga [g]30
-
Ø węża2x M 16x1,5
-
SW19
-
L23
-
L19
-
l29
-
przelot9
-
waga [g]26
-
Ø węża2x M 24x1,5
-
SW27
-
L40
-
L116
-
l216
-
przelot13
-
waga [g]125
-
Ø wężaM 14 x 1,5 / M 16 x 1,5
-
SW17
-
L23
-
L19
-
l29
-
przelot9
-
waga [g]20
-
Ø wężaM 14 x 1,5 / M 18 x 1,5
-
SW19
-
L26
-
L112
-
l29
-
przelot9
-
waga [g]35
-
Ø wężaM 16 x 1,5 / M 18 x 1,5
-
SW19
-
L26
-
L112
-
l29
-
przelot9
-
waga [g]37
