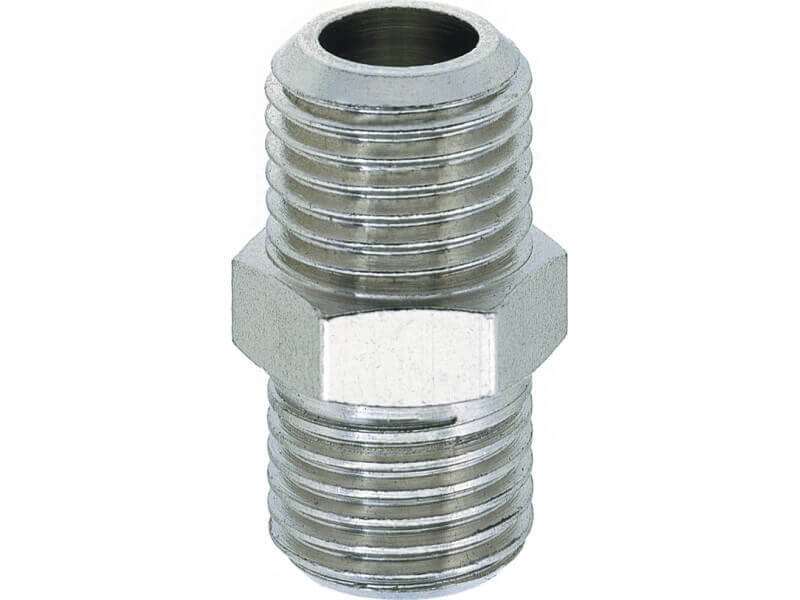

Nypel z Dwustronnymi Gwintami Zewnętrznymi Walcowymi - Typ VNC - LUDECKE
Nypel symetryczny z walcowymi gwintami zewnętrznymi, wykonany z mosiądzu niklowanego. Stosowany głównie w instalacjach do przesyłu sprężonego powietrza i cieczy w pneumatyce, automatyce, technice pomiarowej, technice kontroli i regulacji urządzeń.
Czytaj więcej >>- Ciśnienie robocze [bar]: 8.
- Materiał: mosiądz MS 58 / 2.0401 niklowany.
- Medium: sprężone powietrze, gaz i inne.
- Gwint: ISO 228.
|
gwint |
SW |
h |
długość gwintu |
waga [g] |
nr artykułu |
| 2 x G 1/8'' | 14 | 16,7 | 6 | 10 | VNC 260-18 |
| 2 x G 1/4'' | 14 | 21,2 | 8 | 15 | VNC 260-14 |
| 2 x G 3/8'' | 19 | 23,2 | 9 | 28 | VNC 260-38 |
| 2 x G 1/2'' | 24 | 25,7 | 10 | 32 | VNC 260-12 |
| 2 x G 3/4'' | 30 | 29 | 11 | 68 | VNC 260-34 |
Właściwości użytych materiałów i zastosowanie.
Nypel wykonany z mosiądzu (MS 58) niklowanego.
Ogólne właściwości materiałów:
Mosiądz MS58 to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.
Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Stosowany zazwyczaj do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, ale również jest wykorzystywany do przesyłu nieagresywnych mediów gazowych, w tym powietrza pod ciśnieniem zawierającego tzw. "mgiełkę olejową" stosowaną w urządzeniach pneumatycznych.
Niklowanie powierzchni, w tym wypadku mosiądzu, stosuje się w celu zwiększenia odporności mechanicznej materiału oraz jego żywotności. Warstwa niklu powoduje, iż wyroby są trwalsze, mniej podatne na uszkodzenia mechaniczne, oraz kontakt z substancjami mogącymi powodować zgąbczenie mosiądzu (wypłukiwanie cynku ze stopu przy kontakcie z agresywnymi mediami utleniającymi, takimi jak chlor), co może osłabić wytrzymałość szybkozłączki np na ciśnienie.
Zastosowanie
Nypel symetryczny, typ VNC, z walcowymi gwintami zewnętrznymi przeznaczony jest do transportu sprężonego powietrza i płynów głównie w instalacjach pneumatycznych. Łączniki te znajdą zastosowanie w wielu gałęziach przemysłu, do budowy instalacji obsługujących linie produkcyjne i zautomatyzowane maszyny pneumatyczne, jak również w warsztatach samochodowych, w rzemiośle czy nawet małych warsztatach hobbystycznych. Świetnie sprawdzają się w aplikacjach w automatyce, technice pomiarowej, technice kontrolnej i regulacyjnej. Uniwersalne zastosowanie, pozwala na użycie ich również w ogrodnictwie, rolnictwie itp.
Dostępne warianty produktu:
-
gwint2 x G 1/8''
-
SW14
-
h16,7
-
długość gwintu6
-
waga [g]10
-
gwint2 x G 1/4''
-
SW14
-
h21,2
-
długość gwintu8
-
waga [g]15
-
gwint2 x G 3/8''
-
SW19
-
h23,2
-
długość gwintu9
-
waga [g]28
-
gwint2 x G 1/2''
-
SW24
-
h25,7
-
długość gwintu10
-
waga [g]32
-
gwint2 x G 3/4''
-
SW30
-
h29
-
długość gwintu11
-
waga [g]68
