Nypel Redukcyjny z Dwustronnie Stożkowymi Gwintami Zewnętrznymi - Typ VNR - LUDECKE

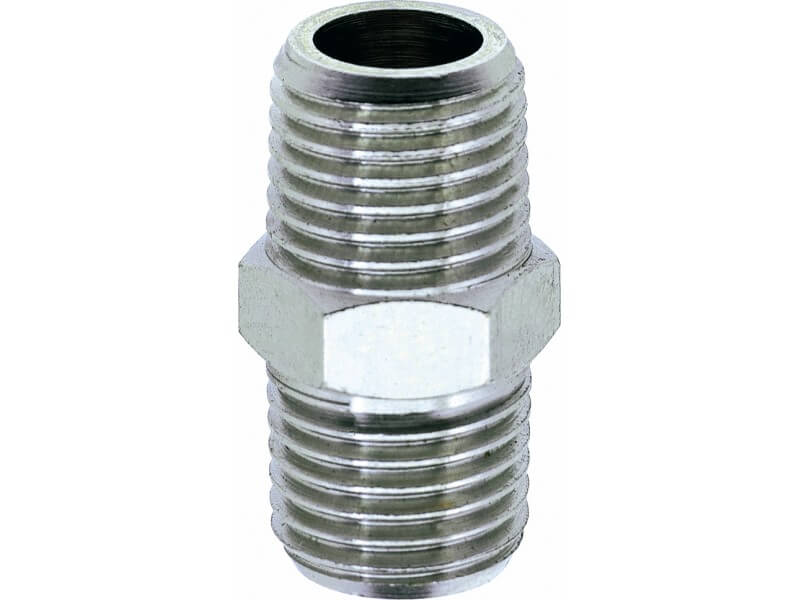

Nypel redukcyjny ze stożkowymi gwintami zewnętrznymi, wykonany z mosiądzu niklowanego. Stosowany głównie w instalacjach do przesyłu sprężonego powietrza i cieczy w pneumatyce, automatyce, technice pomiarowej, technice kontroli i regulacji urządzeń.
Czytaj więcej >>- Ciśnienie robocze [bar]: 8.
- Materiał: mosiądz MS 58 / 2.0401 niklowany.
- Medium: sprężone powietrze, gaz i inne.
- Gwint: ISO 228 / DIN 2999.
|
gwint 1 |
długość gwintu 1 |
gwint 2 |
długość gwintu 2 |
SW |
h |
waga [g] |
nr artykułu |
| G 1/8'' | 7,6 | G 1/4'' | 11 | 14 | 23,6 | 14 | VNR 251-184 |
| G 1/8'' | 7,6 | G 3/8'' | 11,6 | 17 | 24,2 | 19 | VNR 251-188 |
| G 1/4'' | 11 | G 3/8'' | 11,6 | 17 | 26,6 | 23 | VNR 251-148 |
| G 1/4'' | 11 | G 1/2'' | 14 | 22 | 27,6 | 40 | VNR 251-142 |
| G 3/8'' | 11,6 | G 1/2'' | 14 | 22 | 31,5 | 44 | VNR 251-382 |
| G 1/2'' | 14 | G 3/4'' | 16,6 | 27 | 37,6 | 68 | VNR 251-124 |
Właściwości użytych materiałów i zastosowanie.
Nypel redukcyjny wykonany z mosiądzu (MS 58) niklowanego.
Ogólne właściwości materiałów:
Mosiądz MS58 to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.
Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Stosowany zazwyczaj do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, ale również jest wykorzystywany do przesyłu nieagresywnych mediów gazowych, w tym powietrza pod ciśnieniem zawierającego tzw. "mgiełkę olejową" stosowaną w urządzeniach pneumatycznych.
Niklowanie powierzchni, w tym wypadku mosiądzu, stosuje się w celu zwiększenia odporności mechanicznej materiału oraz jego żywotności. Warstwa niklu powoduje, iż wyroby są trwalsze, mniej podatne na uszkodzenia mechaniczne, oraz kontakt z substancjami mogącymi powodować zgąbczenie mosiądzu (wypłukiwanie cynku ze stopu przy kontakcie z agresywnymi mediami utleniającymi, takimi jak chlor), co może osłabić wytrzymałość szybkozłączki np na ciśnienie.
Zastosowanie
Nypel redukcyjny, typ VNR, ze stożkowymi gwintami zewnętrznymi przeznaczony jest do transportu sprężonego powietrza i płynów głównie w instalacjach pneumatycznych. Redukcje te znajdą zastosowanie w wielu gałęziach przemysłu, do budowy instalacji obsługujących linie produkcyjne i zautomatyzowane maszyny pneumatyczne, jak również w warsztatach samochodowych, w rzemiośle czy nawet małych warsztatach hobbystycznych. Świetnie sprawdzają się w aplikacjach w automatyce, technice pomiarowej, technice kontrolnej i regulacyjnej. Uniwersalne zastosowanie, pozwala na użycie ich również w ogrodnictwie, rolnictwie itp.
Dostępne warianty produktu:
-
gwint 1G 1/8''
-
długość gwintu 17,6
-
gwint 2G 1/4''
-
długość gwintu 211
-
SW14
-
h23,6
-
waga [g]14
-
gwint 1G 1/8''
-
długość gwintu 17,6
-
gwint 2G 3/8''
-
długość gwintu 211,6
-
SW17
-
h24,2
-
waga [g]19
-
gwint 1G 1/4''
-
długość gwintu 111
-
gwint 2G 3/8''
-
długość gwintu 211,6
-
SW17
-
h26,6
-
waga [g]23
-
gwint 1G 1/4''
-
długość gwintu 111
-
gwint 2G 1/2''
-
długość gwintu 214
-
SW22
-
h27,6
-
waga [g]40
-
gwint 1G 3/8''
-
długość gwintu 111,6
-
gwint 2G 1/2''
-
długość gwintu 214
-
SW22
-
h31,5
-
waga [g]44
-
gwint 1G 1/2''
-
długość gwintu 114
-
gwint 2G 3/4''
-
długość gwintu 216,6
-
SW27
-
h37,6
-
waga [g]68
