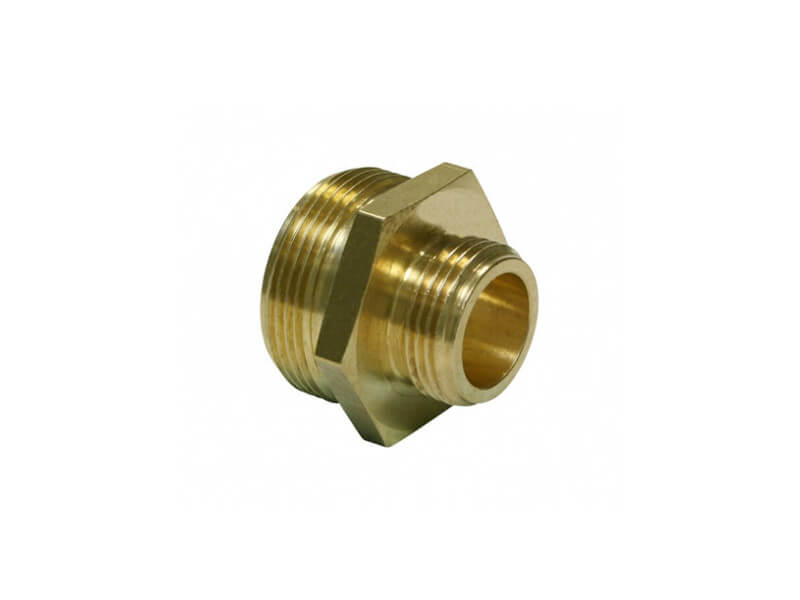

- Nypel redukcyjny BSPP z mosiądzu.
| gwint 1 | gwint 2 | waga [kg] | nr artykułu |
| 1/4“ | 3/8" | 0,030 | 5325 006010 |
|
1/4“ |
1/2" |
0,038 |
5325 006013 |
|
3/8" |
1/2" |
0,040 |
5325 010013 |
|
3/8" |
3/4" |
0,075 |
5325 010019 |
|
1/2" |
3/4" |
0,059 |
5325 013019 |
|
1/2" |
1" |
0,080 |
5325 013025 |
|
3/4“ |
1" |
0,085 |
5325 019025 |
|
1“ |
1 ¼" |
0,124 |
5325 025032 |
|
1“ |
1 ½" |
0,169 |
5325 025038 |
|
1“ |
2" |
0,278 |
5325 025050 |
|
1 ¼“ |
1 ½" |
0,145 |
5325 032038 |
|
1 ¼" |
2" |
0,273 | 5325 032050 |
|
1 ½" |
2' |
0,267 | 5325 038050 |
|
2" |
2 ½" |
0,420 |
5325 050063 |
|
2“ |
3" |
0,686 |
5325 050075 |
|
2“ |
4" |
1,315 |
5325 050100 |
|
2 ½“ |
3" |
0,800 |
5325 063075 |
Właściwości użytych materiałów i zastosowanie.
Nypel redukcyjny do węży z gwintami zewnętrznymi DIN ISO 228-1 (BSPP/G) wykonany z mosiądzu.
Ogólne właściwości materiałów:
Mosiądz jest jednym z najczęściej stosowanych w przemyśle stopów metali. Składa się przede wszystkim z miedzi i do 40% cynku, Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.
Z uwagi na właściwości chemiczne mosiądzu, jest on narażony na niebezpieczne zjawisko odcynkowania, które polega na wypłukiwaniu ze struktury stopu atomów cynku. Dochodzi do tego zjawiska w środowisku zawierającym chlor, który rozpuszcza cynk i doprowadza do zgąbczenia materiału. Taki materiał traci wówczas wytrzymałość, co może skutkować w przypadku przewodów przesyłowych, uszkodzeniem mienia, zdrowia a nawet życia operatorów. Na odcynkowanie mosiądzu wpływ ma również praca przy wysokich temperaturach, oraz w kwaśnym środowisku (substancje o niskim pH). Należy również pamiętać, iż mosiądz ulega tzw. "korozji naprężeniowej”, na którą szczególnie są narażone elementy armatury już na etapie nieprawidłowego montażu przewodów. Aktualnie w mosiądzu stosowanym do wyrobu armatury do przesyłu, zwłaszcza wody, nie używa się szkodliwego dla zdrowia ołowiu, który zastępuje się arsenem.
Zastosowanie
Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Najczęściej stosowany do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, zwłaszcza związanych z utrzymaniem czystości. Mosiądz może być również wykorzystywany w instalacjach do przesyłu nieagresywnych mediów gazowych.
Nypel redukcyjny o ogólnym zastosowaniu, pozwalający zamontować wąż do zestandaryzowanego przyłącza z gwintem wewnętrznym o odpowiednim rozmiarze. Złącze posiada możliwość dokręcenia gwintowanej części sześciokątnym kluczem.
Dostępne warianty produktu:
-
gwint 11/4“
-
gwint 23/8"
-
waga [kg]0,030
-
gwint 11/4“
-
gwint 21/2"
-
waga [kg]0,038
-
gwint 13/8"
-
gwint 21/2"
-
waga [kg]0,040
-
gwint 13/8"
-
gwint 23/4"
-
waga [kg]0,075
-
gwint 11/2"
-
gwint 23/4"
-
waga [kg]0,059
-
gwint 11/2"
-
gwint 21"
-
waga [kg]0,080
-
gwint 13/4“
-
gwint 21"
-
waga [kg]0,085
-
gwint 11“
-
gwint 21 ¼"
-
waga [kg]0,124
-
gwint 11“
-
gwint 21 ½"
-
waga [kg]0,169
-
gwint 11“
-
gwint 22"
-
waga [kg]0,278
-
gwint 11 ¼“
-
gwint 21 ½"
-
waga [kg]0,145
-
gwint 11 ¼"
-
gwint 22"
-
waga [kg]0,273
-
gwint 11 ½"
-
gwint 22'
-
waga [kg]0,267
-
gwint 12"
-
gwint 22 ½"
-
waga [kg]0,420
-
gwint 12“
-
gwint 23"
-
waga [kg]0,686
-
gwint 12“
-
gwint 24"
-
waga [kg]1,315
-
gwint 12 ½“
-
gwint 23"
-
waga [kg]0,800
