Nypel Pneumatyczny z Gwintami Zewnętrznymi i Stożkiem Wewnętrznym 37° - Typ D M - LUDECKE

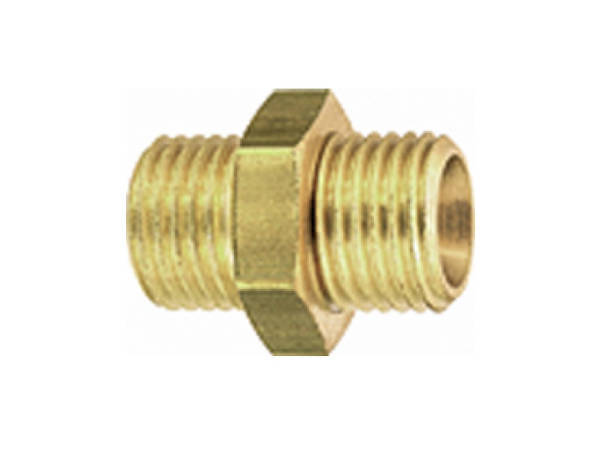

Nypel / redukcja ze stożkiem wewnątrz 37° oraz walcowymi gwintami zewnętrznymi i sześciokątnym pierścieniem, wykonany z mosiądzu, przeznaczony do transportu sprężonego powietrza, gazu i mediów płynnych o uniwersalnym zastosowaniu w wielu gałęziach przemysłu, zazwyczaj do zastosowań pneumatycznych.
Czytaj więcej >>- Ciśnienie robocze [bar]: 12.
- Materiał: mosiądz MS 58
- Medium: sprężone powietrze, gaz i inne.
- Gwint: ISO 228.
- Stożek: 37°.
|
gwint 1 |
długość gwintu 1 |
gwint 2 |
długość gwintu 2 |
DN |
SW | h |
waga [g] |
nr artykułu |
| G 1/8'' | 7 | G 1/8'' | 7 | 5 | 13 | 19 | 10 | D 18 M |
| G 1/8'' | 7 | G 1/4'' | 9 | 5 | 17 | 21 | 18 | D 84 M |
| G 1/4'' | 9 | G 1/4'' | 9 | 7,5 | 17 | 23 | 19 | D 14 M |
| G 1/4'' | 9 | G 3/8'' | 10 | 7,5 | 19 | 24 | 26 | D 48 M |
| G 1/4'' | 9 | G 1/2'' | 12,5 | 7,5 | 24 | 27 | 48 | D 42 M |
| G 3/8'' | 10 | G 3/8'' | 10 | 9 | 19 | 25 | 30 | D 38 M |
| G 3/8'' | 10 | G 1/2'' | 12,5 | 9 | 24 | 28 | 50 | D 82 M |
| G 1/2'' | 12,5 | G 1/2'' | 12,5 | 12 | 24 | 30 | 54 | D 12 M |
Właściwości użytych materiałów i zastosowanie.
Nypel / redukcja ze stożkiem wewnątrz z gwintami zewnętrznymi, wykonany z mosiądzu gładkiego MS 58, z uszczelnieniem z PVC.
Ogólne właściwości materiałów:
Mosiądz MS58 to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.
Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Stosowany zazwyczaj do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, ale również jest wykorzystywany do przesyłu nieagresywnych mediów gazowych, w tym powietrza pod ciśnieniem zawierającego tzw. "mgiełkę olejową" stosowaną w urządzeniach pneumatycznych.
Uszczelka zbudowana z wysokiej jakości polichlorku winylu (PVC) czyli jednego z najstarszych tworzyw sztucznych, które ze względu na swoje właściwości i nadal trwający rozwój badań nad jego właściwościami, pozostaje bardzo nowoczesnym i popularnym w przemyśle materiałem. Materiał wykazuje się odpornością na chemikalia a także na warunki atmosferyczne. Jest gładki, nie przewodzi prądu i słabo przewodzi ciepło, nadaje się do recyklingu. W czystej postaci to biały proszek o temperaturze mięknienia ok. 80 °C. Materiał odporny na działanie rozcieńczonych kwasów: solnego, siarkowego i azotowego oraz m.in. rozcieńczonych wodorotlenków sodu i potasu (ługi), olejów, wody, amoniaku, alkoholu i benzyny.
Zastosowanie
Nyple / redukcje ze stożkiem wewnątrz i gwintami zewnętrznymi służą przede wszystkim do transportu sprężonego powietrza, gazu i mediów płynnych w przemyśle, warsztatach samochodowych, rzemieślniczych czy nawet w ogrodnictwie. Armatura tego typu ma bardzo uniwersalne zastosowanie i może być stosowane w wielu aplikacjach. Redukcje tego typu najczęściej służą do łączenia ze sobą instalacji opartych o różne średnice przewodów, lub podłączania przewodów do stałych instalacji zakończonych określonym rozmiarem przyłącza.
Nyple te nadają się również do stosowania z nakrętkami typu U M, oraz króćcami ze stożkiem zewnętrznym typu ST M, czy króćcami z gwintem zewnętrznym typu T M
Dostępne warianty produktu:
-
gwint 1G 1/8''
-
długość gwintu 17
-
gwint 2G 1/8''
-
długość gwintu 27
-
DN5
-
SW13
-
h19
-
waga [g]10
-
gwint 1G 1/8''
-
długość gwintu 17
-
gwint 2G 1/4''
-
długość gwintu 29
-
DN5
-
SW17
-
h21
-
waga [g]18
-
gwint 1G 1/4''
-
długość gwintu 19
-
gwint 2G 1/4''
-
długość gwintu 29
-
DN7,5
-
SW17
-
h23
-
waga [g]19
-
gwint 1G 1/4''
-
długość gwintu 19
-
gwint 2G 3/8''
-
długość gwintu 210
-
DN7,5
-
SW19
-
h24
-
waga [g]26
-
gwint 1G 1/4''
-
długość gwintu 19
-
gwint 2G 1/2''
-
długość gwintu 212,5
-
DN7,5
-
SW24
-
h27
-
waga [g]48
-
gwint 1G 3/8''
-
długość gwintu 110
-
gwint 2G 3/8''
-
długość gwintu 210
-
DN9
-
SW19
-
h25
-
waga [g]30
-
gwint 1G 3/8''
-
długość gwintu 110
-
gwint 2G 1/2''
-
długość gwintu 212,5
-
DN9
-
SW24
-
h28
-
waga [g]50
-
gwint 1G 1/2''
-
długość gwintu 112,5
-
gwint 2G 1/2''
-
długość gwintu 212,5
-
DN12
-
SW24
-
h30
-
waga [g]54
