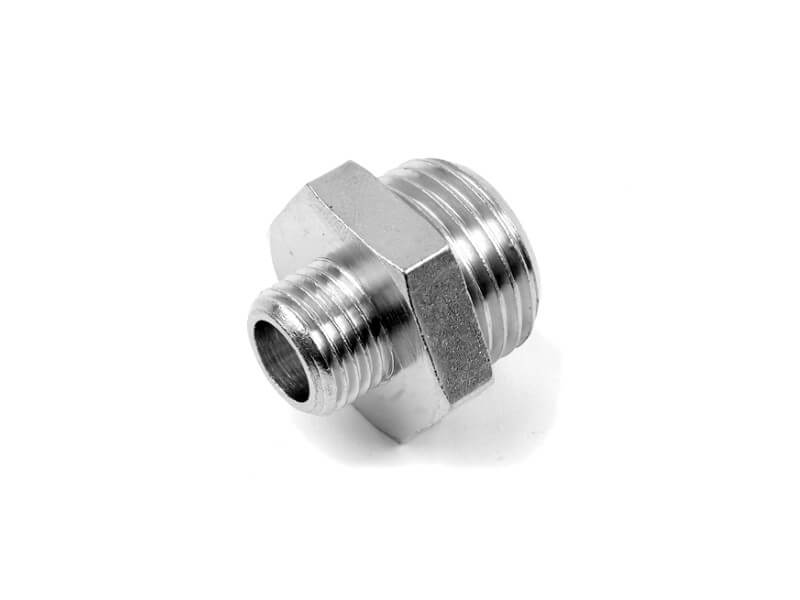

Nypel - Łącznik z Gwintem Zewnętrznym BSPP - RQS - Typ DN

Informacje dodatkowe pomocne przy wyborze tego produktu:

Tabela odporności chemicznej uszczelek >>Gwinty rurowe withwortha >>

Nypel - Łącznik z Gwintem Zewnętrznym BSPP - RQS - Typ DN

uzupełnić

Przeznaczenie: Sprężone powietrze, woda, olej i inne media Lacznik-z-gwintem-zewnetrzny-bspp-typ-dn-rys
Ciśnienie robocze:
  • M 5 - PN 100 bar
  • 1/8" - PN 150 bar
  • 1/4" - PN 100 bar
  • 3/8" - PN 80 bar
  • 1/2" - PN 50 bar
  • 3/4" - PN 85 bar
  • 1" - PN 80 bar
Temperatura Pracy: od -20°C do +80°C

gwint 2

gwint 1

długość

całkowita [mm]

L2 [mm]

L3 [mm]

rozmiar

klucza

nr

artykułu
M5 M5 11,5 4 4 8 DN M5M5
M5 1/8" 14 4 6 14 DN M518
1/8" 1/8" 17 6 6 14 DN 1818
1/8" 1/4" 19 6 8 17 DN 1814
1/8" 3/8" 20 6 9 19 DN 1838
1/8" 1/2" 22 6 10 24 DN 1812
1/4" 1/4" 21 8 8 17 DN 1414
1/4" 3/8" 22 8 9 19 DN 1438
1/4" 1/2" 24 8 10 24 DN 1412
3/8" 3/8" 24 9 9 19 DN 3838
3/8" 1/2" 25 9 10 24 DN 3812
3/8" 3/4" 26 9 11 30 DN 3834
1/2" 1/2" 26 10 10 24 DN 1212
1/2" 3/4" 28 10 11 30 DN 1234
1/2" 1" 35 10 14 36 DN 121
3/4" 3/4" 29 11 11 30 DN 3434
3/4" 1" 38,5 14,5 14 36 DN 341
1" 1" 37 14,5 14,5 33 DN 11

Dostępne warianty produktu:

Nypel - Łącznik z Gwintem Zewnętrznym BSPP - RQS - Typ DN
nr artykułu
DN M5M5
  • gwint 2
    M5
  • gwint 1
    M5
  • długość całkowita [mm]
    11,5
  • L2 [mm]
    4
  • L3 [mm]
    4
  • rozmiar klucza
    8
Nypel - Łącznik z Gwintem Zewnętrznym BSPP - RQS - Typ DN
nr artykułu
DN M518
  • gwint 2
    M5
  • gwint 1
    1/8"
  • długość całkowita [mm]
    14
  • L2 [mm]
    4
  • L3 [mm]
    6
  • rozmiar klucza
    14
Nypel - Łącznik z Gwintem Zewnętrznym BSPP - RQS - Typ DN
nr artykułu
DN 1818
  • gwint 2
    1/8"
  • gwint 1
    1/8"
  • długość całkowita [mm]
    17
  • L2 [mm]
    6
  • L3 [mm]
    6
  • rozmiar klucza
    14
Nypel - Łącznik z Gwintem Zewnętrznym BSPP - RQS - Typ DN
nr artykułu
DN 1814
  • gwint 2
    1/8"
  • gwint 1
    1/4"
  • długość całkowita [mm]
    19
  • L2 [mm]
    6
  • L3 [mm]
    8
  • rozmiar klucza
    17
Nypel - Łącznik z Gwintem Zewnętrznym BSPP - RQS - Typ DN
nr artykułu
DN 1838
  • gwint 2
    1/8"
  • gwint 1
    3/8"
  • długość całkowita [mm]
    20
  • L2 [mm]
    6
  • L3 [mm]
    9
  • rozmiar klucza
    19
Nypel - Łącznik z Gwintem Zewnętrznym BSPP - RQS - Typ DN
nr artykułu
DN 1812
  • gwint 2
    1/8"
  • gwint 1
    1/2"
  • długość całkowita [mm]
    22
  • L2 [mm]
    6
  • L3 [mm]
    10
  • rozmiar klucza
    24
Nypel - Łącznik z Gwintem Zewnętrznym BSPP - RQS - Typ DN
nr artykułu
DN 1414
  • gwint 2
    1/4"
  • gwint 1
    1/4"
  • długość całkowita [mm]
    21
  • L2 [mm]
    8
  • L3 [mm]
    8
  • rozmiar klucza
    17
Nypel - Łącznik z Gwintem Zewnętrznym BSPP - RQS - Typ DN
nr artykułu
DN 1438
  • gwint 2
    1/4"
  • gwint 1
    3/8"
  • długość całkowita [mm]
    22
  • L2 [mm]
    8
  • L3 [mm]
    9
  • rozmiar klucza
    19
Nypel - Łącznik z Gwintem Zewnętrznym BSPP - RQS - Typ DN
nr artykułu
DN 1412
  • gwint 2
    1/4"
  • gwint 1
    1/2"
  • długość całkowita [mm]
    24
  • L2 [mm]
    8
  • L3 [mm]
    10
  • rozmiar klucza
    24
Nypel - Łącznik z Gwintem Zewnętrznym BSPP - RQS - Typ DN
nr artykułu
DN 3838
  • gwint 2
    3/8"
  • gwint 1
    3/8"
  • długość całkowita [mm]
    24
  • L2 [mm]
    9
  • L3 [mm]
    9
  • rozmiar klucza
    19
Nypel - Łącznik z Gwintem Zewnętrznym BSPP - RQS - Typ DN
nr artykułu
DN 3812
  • gwint 2
    3/8"
  • gwint 1
    1/2"
  • długość całkowita [mm]
    25
  • L2 [mm]
    9
  • L3 [mm]
    10
  • rozmiar klucza
    24
Nypel - Łącznik z Gwintem Zewnętrznym BSPP - RQS - Typ DN
nr artykułu
DN 3834
  • gwint 2
    3/8"
  • gwint 1
    3/4"
  • długość całkowita [mm]
    26
  • L2 [mm]
    9
  • L3 [mm]
    11
  • rozmiar klucza
    30
Nypel - Łącznik z Gwintem Zewnętrznym BSPP - RQS - Typ DN
nr artykułu
DN 1212
  • gwint 2
    1/2"
  • gwint 1
    1/2"
  • długość całkowita [mm]
    26
  • L2 [mm]
    10
  • L3 [mm]
    10
  • rozmiar klucza
    24
Nypel - Łącznik z Gwintem Zewnętrznym BSPP - RQS - Typ DN
nr artykułu
DN 1234
  • gwint 2
    1/2"
  • gwint 1
    3/4"
  • długość całkowita [mm]
    28
  • L2 [mm]
    10
  • L3 [mm]
    11
  • rozmiar klucza
    30
Nypel - Łącznik z Gwintem Zewnętrznym BSPP - RQS - Typ DN
nr artykułu
DN 121
  • gwint 2
    1/2"
  • gwint 1
    1"
  • długość całkowita [mm]
    35
  • L2 [mm]
    10
  • L3 [mm]
    14
  • rozmiar klucza
    36
Nypel - Łącznik z Gwintem Zewnętrznym BSPP - RQS - Typ DN
nr artykułu
DN 3434
  • gwint 2
    3/4"
  • gwint 1
    3/4"
  • długość całkowita [mm]
    29
  • L2 [mm]
    11
  • L3 [mm]
    11
  • rozmiar klucza
    30
Nypel - Łącznik z Gwintem Zewnętrznym BSPP - RQS - Typ DN
nr artykułu
DN 341
  • gwint 2
    3/4"
  • gwint 1
    1"
  • długość całkowita [mm]
    38,5
  • L2 [mm]
    14,5
  • L3 [mm]
    14
  • rozmiar klucza
    36
Nypel - Łącznik z Gwintem Zewnętrznym BSPP - RQS - Typ DN
nr artykułu
DN 11
  • gwint 2
    1"
  • gwint 1
    1"
  • długość całkowita [mm]
    37
  • L2 [mm]
    14,5
  • L3 [mm]
    14,5
  • rozmiar klucza
    33
