Wąż do Paliwa - Paliwowy - do Oleju, Benzyny - do Warsztatów, Silników - NAFTREX/B - DIN 73379 Typ B - Guma NBR - Tłoczny

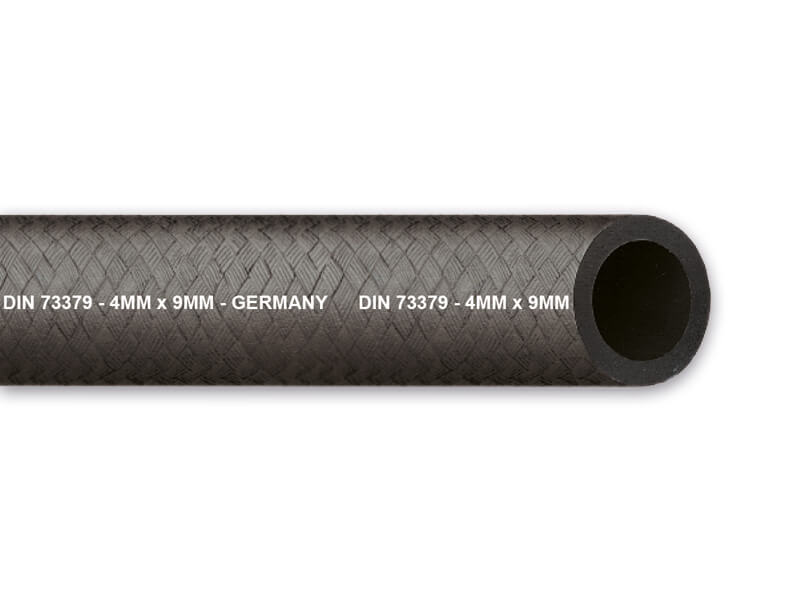

Wąż NAFTREX/B jest wężem do paliw i płynów chłodzących. Wykonany jest z mieszanki gumowej NBR powleczonej z zewnątrz oplotem tekstylnym.
Czytaj więcej >>| ZAKRES TEMPERATUR DLA POSZCZEGÓLNYCH SUBSTANCJI | |
| + 40°C | Paliwa z zawartością benzolu do maks. 50% |
| + 40°C | Paliwa super |
| + 80°C | Paliwa diesel |
| + 40°C | Paliwa mieszane |
| + 90°C | Płyny chłodzące (Glikole itd.) |
| + 90°C | Woda |
| + 80°C | Powietrze |
| + 80°C | Roztwory wodne bez składników utleniających się |
| - 40°C | Odporny na zimno do |
| + 120°C | Krótkotrwałe temperatury maks. |
| Norma: | DIN 73379 Marzec 1982 Typ B / SAE J30 |
| Ciśnienie robocze: | 10 bar |
| Ciśnienie rozrywające: | 30 bar |
| Warstwa wewnętrzna: | NBR, czarny, gładki |
| Warstwa zewnętrzna: | NBR, z czarnym oplotem tekstylnym |
| Ø wewn. [mm] | ścianka [mm] | Ø zewn. [mm] | długość [m] | nr artykułu |
| 3,2 | 1,9 | 7,0 | 10*/20 | 3370 032070 |
| 3,5 | 2,0 | 7,5 | 10*/20 | 3370 035075 |
| 4,0 | 2,5 | 9,0 | 10*/20 | 3370 040090 |
| 4,5 | 2,5 | 9,5 | 10*/20 | 3370 045095 |
| 5,0 | 2,5 | 10,0 | 10*/20 | 3370 050100 |
| 5,5 | 2,5 | 10,5 | 10*/20 | 3370 055105 |
| 6,0 | 2,5 | 11,0 | 10*/20 | 3370 060110 |
| 7,0 | 2,5 | 12,0 | 10*/20 | 3370 070120 |
| 7,5 | 2,5 | 12,5 | 10*/20 | 3370 075125 |
| 8,0 | 2,5 | 13,0 | 10*/20 | 3370 080130 |
| 9,0 | 2,5 | 14,0 | 10*/20 | 3370 090140 |
| 11,5 | 2,75 | 17,0 | 10*/20 | 3370 115170 |
- * Dostępny również w 10 metrowych odcinkach (jeśli dostępne są w magazynie)
Materiały użyte w konstrukcji węża i właściwości specjalne:
Wewnętrzna i zewnętrzna warstwa węża NAFTREX/B wykonane są z gumy NBR (Nitrylu).
Ogólne właściwości materiałów:
NBR zwany potocznie gumą olejoodporną jest kopolimerem butadienu i akrylonitrylu, procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -35°C do +90°C dla gorącej wody. Guma nadaje wężowi odporność na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Świetnie pracuje w ścisku, przy dużych ciśnieniach. Guma ta wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane (np. benzen, tri), estry.
W celu szczegółowego zapoznania się z odpornością materiału na konkretną substancję chemiczną, czy medium, warto sprawdzić Tabelę Odporności Chemicznej zarówno dla NBR. Wąż posiada deklarację producenta na odporność węża na paliwa oznaczone w obowiązującym w UE systemie jako: - B20; Cyfra za literą “B” oznacza maksymalny odsetek biokomponentów zawartych w paliwie przeznaczonych do silników diesla, olejach napędowych na bazie ropy naftowej. - E10, E85; Cyfra za literą "E" oznacza maksymalny odsetek biokomponentów zawartych w paliwie do silników benzynowych, benzynie.
Ze względu na właściwości materiałów po zewnętrznej stronie, wąż nie nadaje się do zanurzania w środowisku paliw i olejów.
Zakres norm:
DIN 73379 (1982-03) typ B, to norma stworzona przez Niemiecki Instytut Normalizacyjny, która dotyczy standardów technicznych, podstawowych i testowych dla węży paliwowych. Opisuje wymagania stawiane przewodom paliwowym na bazie gumy, zarówno pod względem wydajności odpowiednich materiałów, jak i funkcji elementu oraz stosowanych metod badawczych. Zakres normy nie ogranicza się do przemysłu motoryzacyjnego i dostawczego, tylko dotyczy zastosowania w różnych gałęziach przemysłu, np. do węży maszynowych w sektorze przemysłowym.
SAE J30, to norma stworzona przez Stowarzyszenie Inżynierów Motoryzacji (SAE, z ang. Society of Automotive Engineers) i obejmuje węże paliwowe, olejowe lub spalinowe do użytku w zastosowaniach sprzężonych i niepołączonych, do stosowania z benzyną, olejem, olejem napędowym, olejem smarnym lub oparami obecnymi w układzie paliwowym lub w skrzyni korbowej silników spalinowych w aplikacje mobilne lub stacjonarne. Norma ta obejmuje tylko część węża, bez złączy, przyłączy i armatury.
Zastosowanie:
Wąż paliwowy NAFTREX/B wytłaczany z oplotem tekstylnym przeznaczony jest do transportu paliw o zawartości związków aromatycznych do 50%. Nadaje się również do różnych innych materiałów (chłodziwa, woda, powietrze, ciecze bez substancji utleniających) o różnych zakresach temperatur w zależności od zastosowania. Wąż polecany do maszyn i narzędzi rolniczych i ogrodniczych.
Dostępne warianty produktu:
-
Ø wewn. [mm]3,2
-
ścianka [mm]1,9
-
Ø zewn. [mm]7,0
-
długość [m]10*/20
-
Ø wewn. [mm]3,5
-
ścianka [mm]2,0
-
Ø zewn. [mm]7,5
-
długość [m]10*/20
-
Ø wewn. [mm]4,0
-
ścianka [mm]2,5
-
Ø zewn. [mm]9,0
-
długość [m]10*/20
-
Ø wewn. [mm]4,5
-
ścianka [mm]2,5
-
Ø zewn. [mm]9,5
-
długość [m]10*/20
-
Ø wewn. [mm]5,0
-
ścianka [mm]2,5
-
Ø zewn. [mm]10,0
-
długość [m]10*/20
-
Ø wewn. [mm]5,5
-
ścianka [mm]2,5
-
Ø zewn. [mm]10,5
-
długość [m]10*/20
-
Ø wewn. [mm]6,0
-
ścianka [mm]2,5
-
Ø zewn. [mm]11,0
-
długość [m]10*/20
-
Ø wewn. [mm]7,0
-
ścianka [mm]2,5
-
Ø zewn. [mm]12,0
-
długość [m]10*/20
-
Ø wewn. [mm]7,5
-
ścianka [mm]2,5
-
Ø zewn. [mm]12,5
-
długość [m]10*/20
-
Ø wewn. [mm]8,0
-
ścianka [mm]2,5
-
Ø zewn. [mm]13,0
-
długość [m]10*/20
-
Ø wewn. [mm]9,0
-
ścianka [mm]2,5
-
Ø zewn. [mm]14,0
-
długość [m]10*/20
-
Ø wewn. [mm]11,5
-
ścianka [mm]2,75
-
Ø zewn. [mm]17,0
-
długość [m]10*/20
