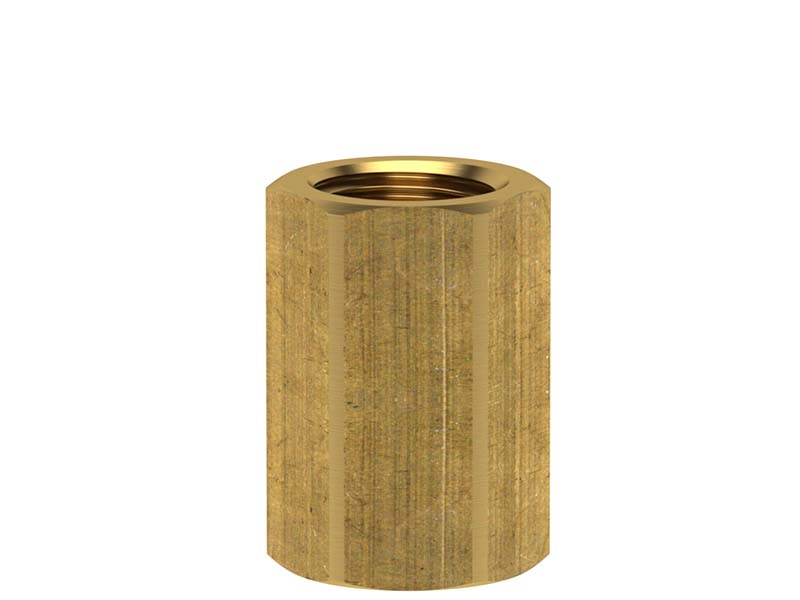

Mufa - Przejściówka z Gwintami Wewnętrznymi - z Gwintu Rurowego na Metryczny - LUDECKE
Mufa, redukcja z gwintami wewnętrznymi. Przeznaczona do stosowania w układach regulacji temperatury, za pomocą gorącej i zimnej wody oraz oleju. Stosowane do modyfikacji instalacji regulacji temperatury w przemyśle produkcji wyrobów z tworzyw sztucznych.
Czytaj więcej >>- Ciśnienie robocze [bar]: 15 ( podciśnienie ).
- Temperatura pracy [°C]: od -20 do +200.
- Materiał: mosiądz MS 58 / mosiądz 2.0401.
- Medium: powietrze, woda, olej i inne.
- Gwint: ISO 228 / DIN 13.
| gwint |
SW |
l |
l1 |
waga [g] |
nr artykułu |
| 2x1/4'' | 17 | 26 | 12 | 21 | U 14 NH |
| G 1/2'' / M 14x1,5 | 27 | 24 | 12 | 45 | U 12-1415 NH |
| G 1/2'' / M 16x1,5 | 27 | 24 | 12 | 46 | U 12-1615 NH |
| G 3/4'' / M 14x1,5 | 32 | 28 | 16 | 75 | U 34-1415 NH |
| G 3/4'' / M 16x1,5 | 32 | 28 | 16 | 77 | U 34-1615 NH |
Właściwości użytych materiałów i zastosowanie.
Mufa, złącze redukcyjne z gwintami wewnętrznymi, wykonana z mosiądzu (MS 58).
Ogólne właściwości materiałów:
Mosiądz MS58 to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.
Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Stosowany zazwyczaj do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, ale również jest wykorzystywany do przesyłu nieagresywnych mediów gazowych, w tym powietrza pod ciśnieniem zawierającego tzw. "mgiełkę olejową" stosowaną w urządzeniach pneumatycznych.
Zastosowanie
Elementy armatury szybkozłączek do układów i instalacji regulacji temperatury przy produkcji tworzyw sztucznych, służą przede wszystkim do zwiększania możliwości montażowych istniejących instalacji, różnicowania ich oraz modyfikowania i rozbudowy w zależności od powstających w cyklu produkcyjnych potrzeb. Elementy U NH posiadają gwinty wewnętrzne. Element posiada sześciokątny kształt pod klucz, umożliwiający kontrowanie podczas montażu. Mufy redukcyjne umożliwiają łączenie przewodów zakończonych gwintami zewnętrznymi o różnych średnicach i typie, jak również zwiększają możliwości montażowe przy obsłudze form wtryskowych, w których zainstalowano na stałe gwintowane przyłącza zewnętrzne. Elementy te znajdą również zastosowanie w wielu gałęziach przemysłu, warsztatach naprawczych, czy hobbystycznych ze względu na swoją uniwersalność i wytrzymałość.
Elementy armatury do szybkozłączek przeznaczone są do zastosowania w instalacjach regulacji temperatury, które najczęściej są stosowane w przemyśle przetwórczym tworzyw sztucznych. Wysoka jakość wykonania, zapewnia zachowanie precyzyjnego ciśnienia i temperatury, które mogą sięgać do 200°C. Właśnie precyzja zachowania odpowiedniego ciśnienia i temperatury, często decyduje o dużej powtarzalności precyzyjnych kształtów wyrobów z form. Przełoży się to na małą ilość odrzutów materiałowych, co zwiększy atrakcyjność ekonomiczną produkowanych elementów. Inaczej mówiąc dzięki zastosowaniu tych złączy w tym samym czasie, wykonamy większą ilość poprawnie wykonanych elementów z tworzyw sztucznych.
Dostępne warianty produktu:
-
gwint2x1/4''
-
SW17
-
L26
-
L112
-
waga [g]21
-
gwintG 1/2'' / M 14x1,5
-
SW27
-
L24
-
L112
-
waga [g]45
-
gwintG 1/2'' / M 16x1,5
-
SW27
-
L24
-
L112
-
waga [g]46
-
gwintG 3/4'' / M 14x1,5
-
SW32
-
L28
-
L116
-
waga [g]75
-
gwintG 3/4'' / M 16x1,5
-
SW32
-
L28
-
L116
-
waga [g]77
