Łącznik Węża ze Stali Ocynkowanej - Typ SV R - LUDECKE

Informacje dodatkowe pomocne przy wyborze tego produktu:

Gwinty rurowe withwortha >>Amerykański gwint NPT >>Okrągły gwint Rd >>

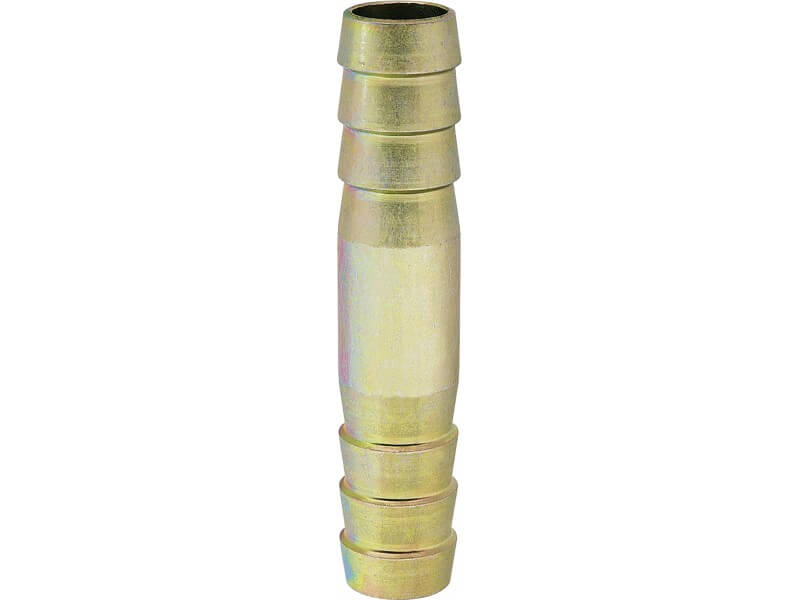

Łącznik Węża ze Stali Ocynkowanej - Typ SV R - LUDECKE

Oryginalny łącznik z króćcami do węża, ze stali ocynkowanej. Przeznaczone do zastosowań przemysłowych, w transporcie sprężonego powietrza, w tym do zasilania ciężkich maszyn budowlanych i górniczych. LUDECKE

Czytaj więcej >>
  • Ciśnienie robocze [bar]: 16/25.
  • Materiał: stal cynkowana z żółta pasywacją.
  • Medium: powietrze, woda i inne.
  • Norma: DIN 20 038.

Ø wewn. węża

 DN h b

waga [g]

 nr artykułu
3/8'' = 10 8 75 11 25 SV 10 R
1/2'' = 13 9 80 13,5 44 SV 13 R
5/8'' = 15 12,5 105 17 73 SV 15 R
3/4'' = 19 16 105 21 93 SV 19 R
1'' = 25 22 160 26,5 166 SV 25 R
1 1/4'' = 32 27 175 33,5 351 SV 32 R
1 1/2'' = 38 33 215 40 430 SV 38 R
2'' = 50 45 225 51 670 SV 50 R
2'' = 53 46 225 54 960 SV 53 R
  • h - całkowita wysokość

ludecke-polska-certyfikat

Właściwości użytych materiałów i zastosowanie.

Złącza z symetrycznymi króćcami do węża ze stali ocynkowanej.

Ogólne właściwości materiałów:

Cynkowanie powierzchni zabezpiecza stopy żelaza przed korozją poprzez nałożenie warstwy cynku. Antykorozyjne właściwości powłok cynkowych polegają na tym, że cynk może tworzyć niezwykle odporne i bardzo trudno rozpuszczalne powłoki kryjące. Tworzą się one podczas kontaktu z powietrzem i wodą, składają się głównie z zasadowego węglanu cynku i to one są odpowiedzialne za właściwą ochronę przed korozją. Wprawdzie z biegiem lat są one w niewielkich ilościach znoszone przez wiatr i wpływy atmosferyczne, jednak z uwagi na znajdujący się pod nimi cynk, powstają na nowo. Jakość uzyskiwanych powłok cynkowych (połysk, gładkość, grubość, przyczepność, itp.) jest na nich różna i zależy od składu chemicznego, w szczególności od zawartości węgla, fosforu i krzemu.

Stal ocynkowana jest to stal zabezpieczona przed korozją poprzez nałożenie warstwy cynku.

Normy:

DIN to skrót od niemieckich słów Deutsches Institut fur Normung, czyli Niemieckiego Instytutu Normalizacyjnego, którego odpowiednikami są międzynarodowe normy ISO. Numer DIN bardzo ułatwia wyszukanie potrzebnych elementów złącznych. Norma DIN 20 038 określa dokładne parametry jakim powinny się charakteryzować łączniki do węży, zbudowane ze króćców do węży. W normie znajduje się m. in.: - wielkości i rozmiary przyłączy, - określenie materiałów z jakich złącze powinno być wykonane, oraz ich właściwości - określenie możliwości zastosowań - musi zawierać potwierdzenie zgodności z normą na każdym artykule

Zgodność z normą daje pewność, że dany element na 100% będzie pasować, że spełnia konkretne kryteria jakościowe i zachowuje prawidłowe wymiary. Norma odnosi się zarówno do jakości wykonania produktów, jak i ich wytrzymałości oraz przeznaczenia.

Zastosowanie

Łączniki symetryczne do węży LUDECKE przeznaczone są do zastosowania przy zasilaniu sprężonym powietrzem, lub wodą specjalistycznych narzędzi. Przykładami obsługiwanych urządzeń są m. in. młoty pneumatyczne, wiertarki i wiertnice, ubijaki, zagęszczarki czy też zasilające te narzędzia sprężarki. Złącza świetnie sprawdzają się w budownictwie drogowym, budownictwie ogólnym, zwłaszcza przy rozbiórkach, w górnictwie czy w wiertnictwie. Ich zaletą, jest użyty materiał, który dzięki oryginalnej i opatentowanej technologii wytwarzania, charakteryzuje się większą wytrzymałością na rozciąganie, zginanie i naprężenia produktu, w stosunku do złączy wytwarzanych na Dalekim Wschodzie. Dzięki temu, złącza te charakteryzują się dużo większą żywotnością, co przekłada się na dużo mniejsze ryzyko uszkodzenia drogich urządzeń specjalistycznych, czy też narażenie zdrowia operatorów. Żółta pasywacja chromem, pozbawiona jest szkodliwego dla środowiska i zdrowia chromu sześciowartościowego.

Zamocowanie za pomocą tulei zaciskowych z dodatkową siatką zabezpieczającą wykonaną ze stali ocynkowanej.

Łączniki z króćcami do węża, służą przede wszystkim łączeniu i przedłużaniu węży w instalacjach do transportu sprężonego powietrza. Złącza te daje się łatwo przystosować do wielu systemów, oraz nietypowych zastosowań.

Do elementów bez kołnierza zabezpieczającego rekomendujemy obejmy z dociskiem bocznym wg DIN 20039 A, typ SL, które dostępne są tutaj >>>

Dostępne warianty produktu:

Łącznik Węża ze Stali Ocynkowanej - Typ SV R - LUDECKE
nr artykułu
SV 10 R
  • Ø wewn. węża
    3/8'' = 10
  • DN
    8
  • h
    75
  • b
    11
  • waga [g]
    25
Łącznik Węża ze Stali Ocynkowanej - Typ SV R - LUDECKE
nr artykułu
SV 13 R
  • Ø wewn. węża
    1/2'' = 13
  • DN
    9
  • h
    80
  • b
    13,5
  • waga [g]
    44
Łącznik Węża ze Stali Ocynkowanej - Typ SV R - LUDECKE
nr artykułu
SV 15 R
  • Ø wewn. węża
    5/8'' = 15
  • DN
    12,5
  • h
    105
  • b
    17
  • waga [g]
    73
Łącznik Węża ze Stali Ocynkowanej - Typ SV R - LUDECKE
nr artykułu
SV 19 R
  • Ø wewn. węża
    3/4'' = 19
  • DN
    16
  • h
    105
  • b
    21
  • waga [g]
    93
Łącznik Węża ze Stali Ocynkowanej - Typ SV R - LUDECKE
nr artykułu
SV 25 R
  • Ø wewn. węża
    1'' = 25
  • DN
    22
  • h
    160
  • b
    26,5
  • waga [g]
    166
Łącznik Węża ze Stali Ocynkowanej - Typ SV R - LUDECKE
nr artykułu
SV 32 R
  • Ø wewn. węża
    1 1/4'' = 32
  • DN
    27
  • h
    175
  • b
    33,5
  • waga [g]
    351
Łącznik Węża ze Stali Ocynkowanej - Typ SV R - LUDECKE
nr artykułu
SV 38 R
  • Ø wewn. węża
    1 1/2'' = 38
  • DN
    33
  • h
    215
  • b
    40
  • waga [g]
    430
Łącznik Węża ze Stali Ocynkowanej - Typ SV R - LUDECKE
nr artykułu
SV 50 R
  • Ø wewn. węża
    2'' = 50
  • DN
    45
  • h
    225
  • b
    51
  • waga [g]
    670
Łącznik Węża ze Stali Ocynkowanej - Typ SV R - LUDECKE
nr artykułu
SV 53 R
  • Ø wewn. węża
    2'' = 53
  • DN
    46
  • h
    225
  • b
    54
  • waga [g]
    960
< Poprzedni
Następny >
<< Powrót do kategorii Złącza Skręcane ze Stali i Żeliwa - 25 Bar
