Króciec do Węża - ze Stożkiem DIN 3863 i Nakrętką - Proste - 45 i 90° - Typ ST MHL - LUDECKE

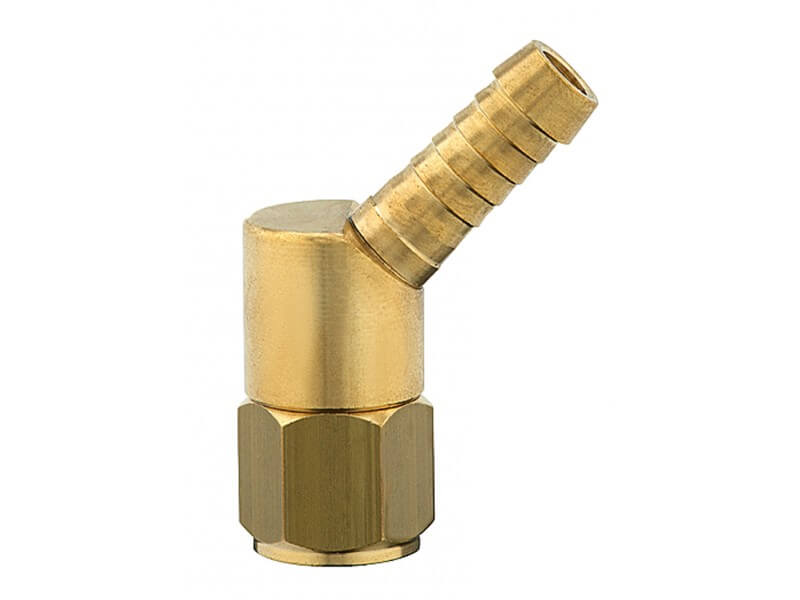

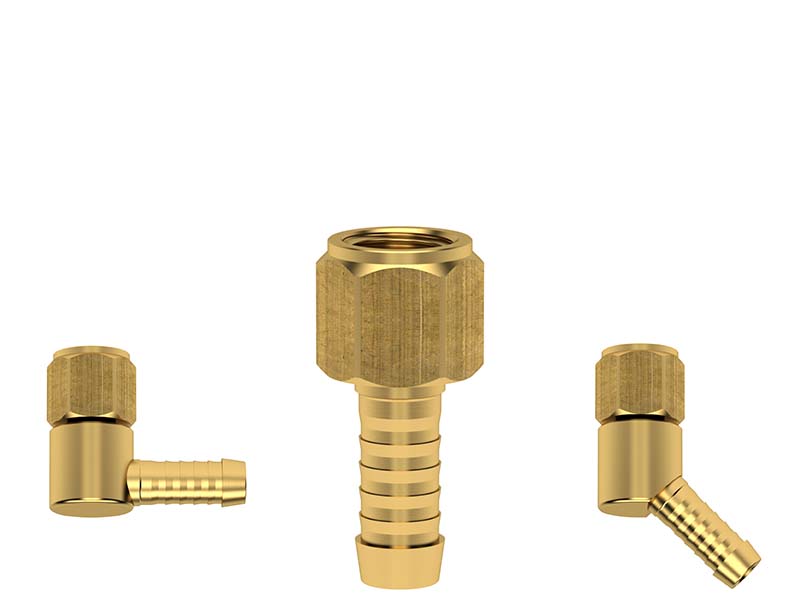

Króciec do węża z gwintem wewnętrznym i nakrętką, oraz stożkiem. Przeznaczony do stosowania w układach regulacji temperatury, za pomocą gorącej i zimnej wody oraz oleju. Stosowane do modyfikacji instalacji regulacji temperatury w przemyśle produkcji wyrobów z tworzyw sztucznych. Króciec montowany prosto, pod kątem prostym lub półprostym.

Czytaj więcej >>

  • Ciśnienie robocze [bar]: 15 ( podciśnienie) .
  • Temperatura pracy [°C]: od -20 do +200.
  • Medium: powietrze, woda, olej i inne.
  • Materiał: Mosiądz MS 58.
  • Stożek wewnętrzny: DIN 3863.
  • Gwint: ISO 228 / DIN 13.
  • Media: powietrze, woda, olej, próżnia.

gwint

Ø węża

SW

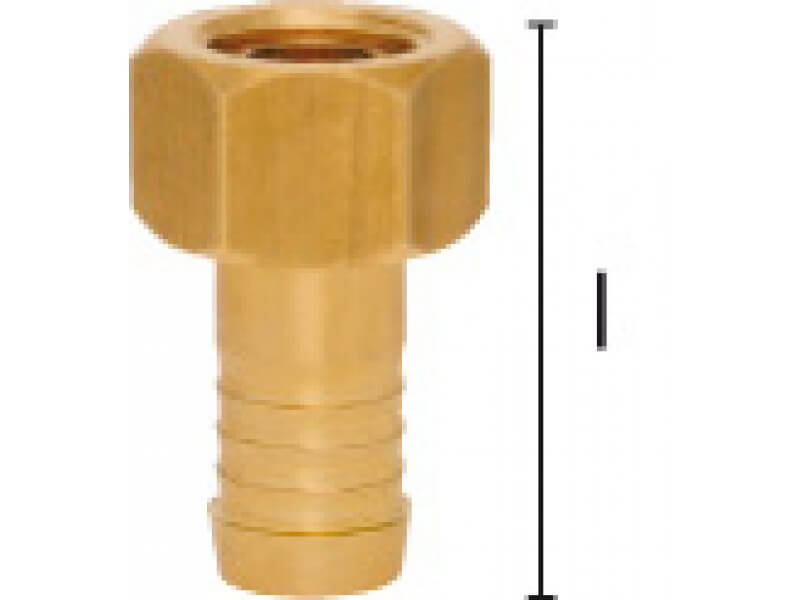

długość

całkowita [mm]

długość

króćca [mm]

A [mm]

przyłącze

przelot

waga [g]

nr artykułu

G 1/4'' 9 17 40 23,5 10,5 proste 6 31 ST 149 - MHL
G 1/4'' 9 17 52 22,5 10,5 45° 6 60 ST 149 - MHL - 45
G 1/4'' 9 17 34 22,5 10,5 90° 6 60 ST 149 - MHL - 90
G 3/8'' 13 22 41 27 10 proste 9 50 ST 3813 - MHL
G 3/8'' 13 22 56 22,5 10 45° 9 80 ST 3813 - MHL - 45
G 3/8'' 13 22 40 22,5 10 90° 9 80 ST 3813 - MHL - 90
G 3/4'' 19 32 52 32 14 proste 13 130 ST 3419 - MHL
M 14x1,5 9 17 40 23,5 10,5 proste 6 33 ST 14159 - MHL
M 14x1,5 9 17 52 22,5 10,5 45° 6 60 ST 14159 - MHL - 45
M 14x1,5 9 17 34 22,5 10,5 90° 6 60 ST 14159 - MHL - 90
M 16x1,5 13 22 41 27 10 proste 9 50 ST 161513 - MHL
M 16x1,5 13 22 56 22,5 10 45° 9 80 ST 161513 - MHL - 45
M 16x1,5 13 22 40 22,5 10 90° 9 80 ST 161513 - MHL - 90
M 25x1,5 19 30 52 32 14 proste 13 132 ST 251519 - MHL
  • A - długość nakrętki [mm].

Właściwości użytych materiałów i zastosowanie.

Wtyk szybkozłączki z gwintem wewnętrznym i nakrętką, wykonany z mosiądzu (MS 58).

Ogólne właściwości materiałów:

Mosiądz MS58 to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.

Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Stosowany zazwyczaj do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, ale również jest wykorzystywany do przesyłu nieagresywnych mediów gazowych, w tym powietrza pod ciśnieniem zawierającego tzw. "mgiełkę olejową" stosowaną w urządzeniach pneumatycznych.

Zastosowanie

Elementy armatury szybkozłączek do układów i instalacji regulacji temperatury przy produkcji tworzyw sztucznych, służą przede wszystkim do zwiększania możliwości montażowych istniejących instalacji, różnicowania ich oraz modyfikowania, rozbudowy w zależności od powstających w cyklu produkcyjnych potrzeb. Elementy MHL posiadają z jednej strony standardowy króciec do węża, a z drugiej gwint wewnętrzny ze stożkiem wg normy DIN 3863, oraz sześciokątną nakrętkę. Zwiększa to możliwości montażowe przewodów w trudno dostępnych. lub gęsto osadzonych miejscach np. przyłączy form wtryskowych.

Elementy armatury do szybkozłączek przeznaczone są do zastosowania w instalacjach regulacji temperatury, które najczęściej są stosowane w przemyśle przetwórczym tworzyw sztucznych. Wysoka jakość wykonania, zapewnia zachowanie precyzyjnego ciśnienia i temperatury, które mogą sięgać do 200°C. Właśnie precyzja zachowania odpowiedniego ciśnienia i temperatury, często decyduje o dużej powtarzalności precyzyjnych kształtów wyrobów z form. Przełoży się to na małą ilość odrzutów materiałowych, co zwiększy atrakcyjność ekonomiczną produkowanych elementów. Inaczej mówiąc dzięki zastosowaniu tych złączy w tym samym czasie, wykonamy większą ilość poprawnie wykonanych elementów z tworzyw sztucznych.


Dostępne warianty produktu:

Króciec do Węża - ze Stożkiem DIN 3863 i Nakrętką - Proste - 45 i 90° - Typ ST MHL - LUDECKE
nr artykułu
ST 149 - MHL
  • gwint
    G 1/4''
  • Ø węża
    9
  • SW
    17
  • długość całkowita [mm]
    40
  • długość króćca [mm]
    23,5
  • A [mm]
    10,5
  • przyłącze
    proste
  • przelot
    6
  • waga [g]
    31
Króciec do Węża - ze Stożkiem DIN 3863 i Nakrętką - Proste - 45 i 90° - Typ ST MHL - LUDECKE
nr artykułu
ST 149 - MHL - 45
  • gwint
    G 1/4''
  • Ø węża
    9
  • SW
    17
  • długość całkowita [mm]
    52
  • długość króćca [mm]
    22,5
  • A [mm]
    10,5
  • przyłącze
    45°
  • przelot
    6
  • waga [g]
    60
Króciec do Węża - ze Stożkiem DIN 3863 i Nakrętką - Proste - 45 i 90° - Typ ST MHL - LUDECKE
nr artykułu
ST 149 - MHL - 90
  • gwint
    G 1/4''
  • Ø węża
    9
  • SW
    17
  • długość całkowita [mm]
    34
  • długość króćca [mm]
    22,5
  • A [mm]
    10,5
  • przyłącze
    90°
  • przelot
    6
  • waga [g]
    60
Króciec do Węża - ze Stożkiem DIN 3863 i Nakrętką - Proste - 45 i 90° - Typ ST MHL - LUDECKE
nr artykułu
ST 3813 - MHL
  • gwint
    G 3/8''
  • Ø węża
    13
  • SW
    22
  • długość całkowita [mm]
    41
  • długość króćca [mm]
    27
  • A [mm]
    10
  • przyłącze
    proste
  • przelot
    9
  • waga [g]
    50
Króciec do Węża - ze Stożkiem DIN 3863 i Nakrętką - Proste - 45 i 90° - Typ ST MHL - LUDECKE
nr artykułu
ST 3813 - MHL - 45
  • gwint
    G 3/8''
  • Ø węża
    13
  • SW
    22
  • długość całkowita [mm]
    56
  • długość króćca [mm]
    22,5
  • A [mm]
    10
  • przyłącze
    45°
  • przelot
    9
  • waga [g]
    80
Króciec do Węża - ze Stożkiem DIN 3863 i Nakrętką - Proste - 45 i 90° - Typ ST MHL - LUDECKE
nr artykułu
ST 3813 - MHL - 90
  • gwint
    G 3/8''
  • Ø węża
    13
  • SW
    22
  • długość całkowita [mm]
    40
  • długość króćca [mm]
    22,5
  • A [mm]
    10
  • przyłącze
    90°
  • przelot
    9
  • waga [g]
    80
Króciec do Węża - ze Stożkiem DIN 3863 i Nakrętką - Proste - 45 i 90° - Typ ST MHL - LUDECKE
nr artykułu
ST 3419 - MHL
  • gwint
    G 3/4''
  • Ø węża
    19
  • SW
    32
  • długość całkowita [mm]
    52
  • długość króćca [mm]
    32
  • A [mm]
    14
  • przyłącze
    proste
  • przelot
    13
  • waga [g]
    130
Króciec do Węża - ze Stożkiem DIN 3863 i Nakrętką - Proste - 45 i 90° - Typ ST MHL - LUDECKE
nr artykułu
ST 14159 - MHL
  • gwint
    M 14x1,5
  • Ø węża
    9
  • SW
    17
  • długość całkowita [mm]
    40
  • długość króćca [mm]
    23,5
  • A [mm]
    10,5
  • przyłącze
    proste
  • przelot
    6
  • waga [g]
    33
Króciec do Węża - ze Stożkiem DIN 3863 i Nakrętką - Proste - 45 i 90° - Typ ST MHL - LUDECKE
nr artykułu
ST 14159 - MHL - 45
  • gwint
    M 14x1,5
  • Ø węża
    9
  • SW
    17
  • długość całkowita [mm]
    52
  • długość króćca [mm]
    22,5
  • A [mm]
    10,5
  • przyłącze
    45°
  • przelot
    6
  • waga [g]
    60
Króciec do Węża - ze Stożkiem DIN 3863 i Nakrętką - Proste - 45 i 90° - Typ ST MHL - LUDECKE
nr artykułu
ST 14159 - MHL - 90
  • gwint
    M 14x1,5
  • Ø węża
    9
  • SW
    17
  • długość całkowita [mm]
    34
  • długość króćca [mm]
    22,5
  • A [mm]
    10,5
  • przyłącze
    90°
  • przelot
    6
  • waga [g]
    60
Króciec do Węża - ze Stożkiem DIN 3863 i Nakrętką - Proste - 45 i 90° - Typ ST MHL - LUDECKE
nr artykułu
ST 161513 - MHL
  • gwint
    M 16x1,5
  • Ø węża
    13
  • SW
    22
  • długość całkowita [mm]
    41
  • długość króćca [mm]
    27
  • A [mm]
    10
  • przyłącze
    proste
  • przelot
    9
  • waga [g]
    50
Króciec do Węża - ze Stożkiem DIN 3863 i Nakrętką - Proste - 45 i 90° - Typ ST MHL - LUDECKE
nr artykułu
ST 161513 - MHL - 45
  • gwint
    M 16x1,5
  • Ø węża
    13
  • SW
    22
  • długość całkowita [mm]
    56
  • długość króćca [mm]
    22,5
  • A [mm]
    10
  • przyłącze
    45°
  • przelot
    9
  • waga [g]
    80
Króciec do Węża - ze Stożkiem DIN 3863 i Nakrętką - Proste - 45 i 90° - Typ ST MHL - LUDECKE
nr artykułu
ST 161513 - MHL - 90
  • gwint
    M 16x1,5
  • Ø węża
    13
  • SW
    22
  • długość całkowita [mm]
    40
  • długość króćca [mm]
    22,5
  • A [mm]
    10
  • przyłącze
    90°
  • przelot
    9
  • waga [g]
    80
Króciec do Węża - ze Stożkiem DIN 3863 i Nakrętką - Proste - 45 i 90° - Typ ST MHL - LUDECKE
nr artykułu
ST 251519 - MHL
  • gwint
    M 25x1,5
  • Ø węża
    19
  • SW
    30
  • długość całkowita [mm]
    52
  • długość króćca [mm]
    32
  • A [mm]
    14
  • przyłącze
    proste
  • przelot
    13
  • waga [g]
    132
